主要特点： ● 有径向发光和侧向发光型号可选 ● 防水等级IP67 | |||
| 带电源集成电路（ASIC） | 符合RoHS标准 | ||
| 电子电路主要部件是OPTEX FA自行研制ASIC，仅由27个电子元器件组成。 ASIC带有电源电路，防止电源线路损伤引起的故障。 | 塑料及金属外壳型号均符合RoHS标准。产品电流消耗仅为18mA（漫反射型）。 | ||
 |  | ||

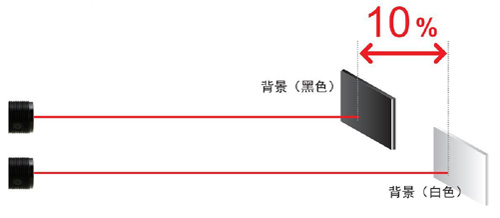

| 黑白两色的滞后现象最大差异为10% | 硅塑胶微调电位器具有良好抗化学品腐蚀性 | ||
黑白两色物体的滞后现象最大差异为10%（漫反射型）。 物体为白色时C2DM-11的检测距离为110mm，物体为黑色时检测距离为90mm。 | 灵敏度微调电位器具有严密的防水功能，防护等级达IP67。具有良好的防水、防油、防化学品及防高温等功能。 | ||
 |  | ||
| 校准简单，安装方便 | 镀镍层20um厚，防止生锈 | ||

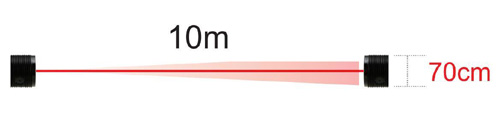

产品感应区域较大，因此对射型传感器在安装时，其校准较为简单。例如， | 金属型产品外壳除采用镀镍黄铜材料之外，内外表面还包裹一层20um厚的镀镍层，这使金属外壳更加坚韧，还能更好的防止生锈。 | ||
 |
| ||

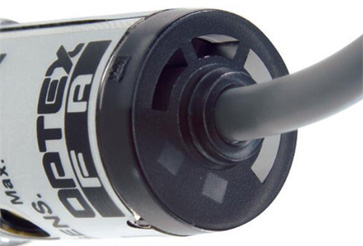

| BGS背景抑制型 | 可承受70N（7KG）拉力 | ||

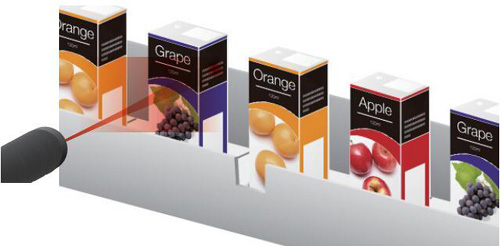

| BGS背景抑制型传感器可用于检测很多物体，不受物体颜色或背景颜色的影响。 | 电缆与内部电路板紧密相连，可以承70N(7KG）的拉力。 | ||
 |  | ||
| 类型 | 对射型 | 镜面反射型 | 漫反射型 | BGS （背景抑制型） | |||||
| 带偏光镜 | 无偏光镜 | 110mm | 400mm | 800mm | |||||
| 标准型 | |||||||||
| 塑料外壳 | 2m电缆式 | NPN | C2TP-2000N | C2RP-F400N | C2RP-350N | C2DP-11N | C2DP-40N | C2DP-80N | BGS-CP30N |
| PNP | C2TP-2000P | C2RP-F400P | C2RP-350P | C2DP-11P | C2DP-40P | C2DP-80P | BGS-CP30P | ||
| M12接插式 | NPN | C2TP-2000CN | C2RP-F400CN | C2RP-350CN | C2DP-11CN | C2DP-40CN | C2DP-80CN | BGS-CP30CN | |
| PNP | C2TP-2000CP | C2RP-F400CP | C2RP-350CP | C2DP-11CP | C2DP-40CP | C2DP-80CP | BGS-CP30CP | ||
| 金属外壳 | 2m电缆式 | NPN | C2TM-2000N | C2RM-F400N | C2RM-350N | C2DM-11N | C2DM-40N | C2DM-80N | BGS-CM30N |
| PNP | C2TM-2000P | C2RM-F400P | C2RM-350P | C2DM-11P | C2DM-40P | C2DM-80P | BGS-CM30P | ||
| M12接插式 | NPN | C2TM-2000CN | C2RM-F400CN | C2RM-350CN | C2DM-11CN | C2DM-40CN | C2DM-80CN | BGS-CM30CN | |
| PNP | C2TM-2000CP | C2RM-F400CP | C2RM-350CP | C2DM-11CP | C2DM-40CP | C2DM-80CP | BGS-CM30CP | ||
| 侧面发光型（90度） | |||||||||
| 塑料外壳 | 2m电缆式 | NPN | C2TP-S2000N | C2RP-SF400N | C2RP-S350N | C2DP-S11N | C2DP-S40N | C2DP-S80N | - |
| PNP | C2TP-S2000P | C2RP-SF400P | C2RP-S350P | C2DP-S11P | C2DP-S40P | C2DP-S80P | - | ||
| M12接插式 | NPN | C2TP-S2000CN | C2RP-SF400CN | C2RP-S350CN | C2DP-S11CN | C2DP-S40CN | C2DP-S80CN | - | |
| PNP | C2TP-S2000CP | C2RP-SF400CP | C2RP-S350CP | C2DP-S11CP | C2DP-S40CP | C2DP-S80CP | - | ||
| 金属外壳 | 2m电缆式 | NPN | C2TM-S2000N | C2RM-SF400N | C2RM-S350N | C2DM-S11N | C2DM-S40N | C2DM-S80N | - |
| PNP | C2TM-S2000P | C2RM-SF400P | C2RM-S350P | C2DM-S11P | C2DM-S40P | C2DM-S80P | - | ||
| M12接插式 | NPN | C2TM-S2000CN | C2RM-SF400CN | C2RM-S350CN | C2DM-S11CN | C2DM-S40CN | C2DM-S80CN | - | |
| PNP | C2TM-S2000CP | C2RM-SF400CP | C2RM-S350CP | C2DM-S11CP | C2DM-S40CP | C2DM-S80CP | - | ||
| 检测距离 | 20m | 0.01~4m(V-61) | 0.01~3.5m(V-61) | 11cm*1 | 40cm*1 | 80cm*1 | 300mm*1 | ||
| 光斑大小 | φ1100mm/20m | φ270mm/4m | φ240mm/3.5m | φ8mm/11cm | φ20mm/40cm | φ30mm/80cm | φ15mm/300mm | ||
| 光源 | 红光LED | 红外光LED | 红光LED | ||||||
| 电源电压 | DC 10~30V，波动10% | ||||||||
| 消耗电流 | 发射器: 20mA Max | 20mA Max | 35mA Max | ||||||
| 接收器: 15mA Max | |||||||||
| 滞后现象 | - | 10% Max | |||||||
| 响应时间 | 0.5ms Max | 1ms Max | |||||||
| 开关量输出 | NPN或PNP集电极开路，≤100Ma/ 30V DC，残余电压≤1.8V/100mA | ||||||||
| 常开/常闭模式 | 常开（入光动作）/常闭（遮光动作）模式可选 | ||||||||
| 灵敏度调节 | 单圈电位器调节 | 四圈电位器调节 | |||||||
| LED指示灯 | 输出指示灯（橘色LED）/稳定指示灯（绿色LED） | ||||||||
| 环境照度 | 阳光≦10,000勒克斯（lux），白炽灯≦3,000勒克斯（lux） | ||||||||
| 抗震动 | 10~55Hz振幅 1.5mm X-Y-Z 各方向2个小时。 | ||||||||
| 耐撞击 | 500m/S2(50G) X-Y-Z 各方向三次。 | ||||||||
| 环境/存储温度 | 环境温度：-25~55℃（非冰冻）/存储温度：-30~70℃ | ||||||||
| 环境/存储温度 | 环境湿度：35~85% RH/ 存储湿度：35~95% | ||||||||
| 防护/材质 | IEC IP67 （适用所有型号），塑料外壳：PBT（含玻璃）/ 金属外壳：BSBM / 前盖/镜头：PMMA | ||||||||
| *1 反射率90%的白纸。 | |||||||||
| 外形尺寸： | |||||||||

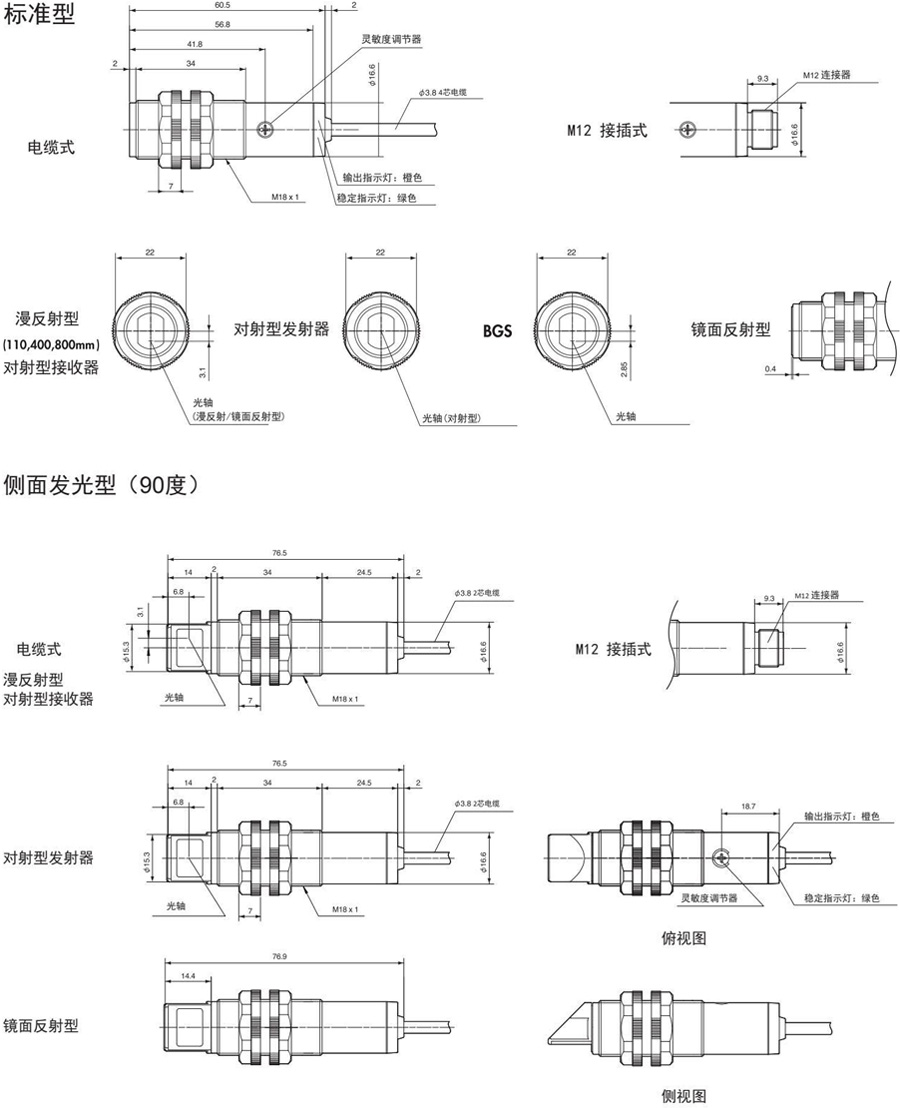

| 塑料外壳 | |||||||||
| |||||||||

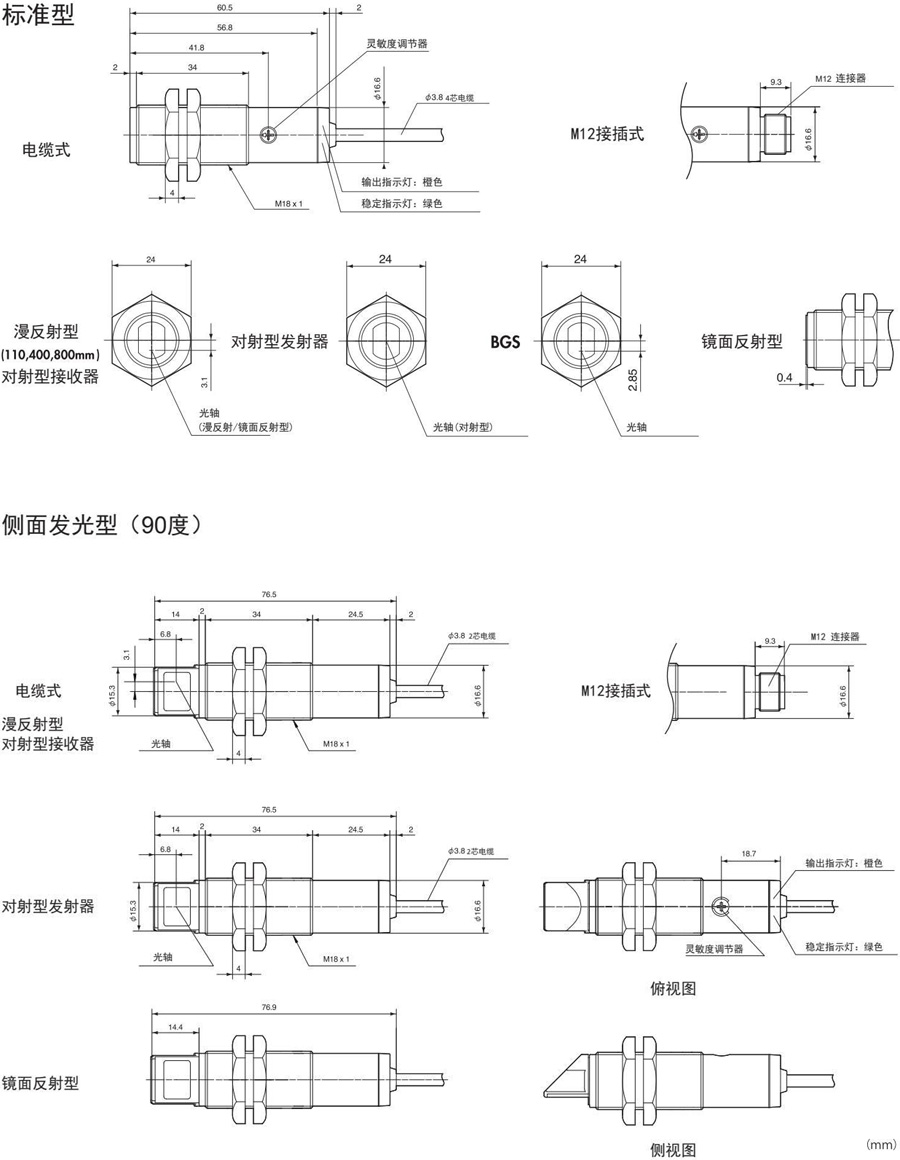

| 金属外壳 | |||||||||
| |||||||||

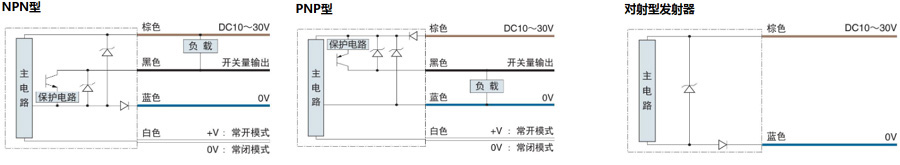

| 接线图： | |||||||||
 | |||||||||
