主要特点：
● 支持IO-Link
● 较强的抗外部光干扰
● 通过监测受光量和输出状态，可实现预测性维护
● 搭载了瞬间就能知道维护对象传感器的Find me功能
● 搭载设定值的自动备份功能
| 类 型 | 对射型 | 镜面反射型 | 漫反射型 | 限定反射型 | ||
| 型 号 | NPN | 电缆式 | Z4T-2500N | Z4R-400N | Z4D-100N | Z4D-L09N |
| 接插式 | Z4T-2500CN4 | Z4R-400CN4 | Z4D-100CN4 | Z4D-L09CN4 | ||
| PNP | 电缆式 | Z4T-2500P | Z4R-400P | Z4D-100P | Z4D-L09P | |
| 接插式 | Z4T-2500CP4 | Z4R-400CP4 | Z4D-100CP4 | Z4D-L09CP4 | ||
| 检测距离 | 25m | 0.01～4m※1 | 0～1m※2 | 10～90mm※3 | ||
| 光源 | 4个红色LED 波长 : 632nm | |||||
| 光斑尺寸 | 约φ1800mm (距离25m处) | 约φ280mm (距离4m处) | 约φ75mm (距离1m处) | 约φ8mm (距离90mm处) | ||
| 响应时间 | 500µs以下 | 550µs以下 | ||||
| 滞后现象 | - | - | Max. 20% | Max. 10% | ||
| 灵敏度调整 | 1圈电位器旋钮 | |||||
| 指示灯 | 输出指示灯 : 橙色LED / 状态指示灯 : 绿色LED (对射型发射器没有状态指示灯) | |||||
| 开关量输出 | NPN/PNP集电极开路 Max.100mA / Max.DC30V 残留电压 : 1.8V以下 | |||||
| 输出方式 | 常开/常闭模式可切换 | |||||
| IO-Link规格 | Ver. 1.1 传输速度 : COM3(230.4kbps) 进程输入数据字节数 : 4字节 最小周期 : 0.5ms | |||||
| 连接形式 | 电缆式 : 线长2m, ø3.8mm 接插式 : M8 4针 | |||||
| 额定值 | 电源电压 | DC10~30V 含波动(p-p)10％ | ||||
| 消耗电流※4 | 发射器:14mA以下 接收器:20mA以下 | 20mA以下 | 20mA以下 | 20mA以下 | ||
| 适用法令 | EMC | EMC指令 (2014/30/EU) | ||||
| ROHS | RoHS指令 (2011/65/EU) 中国RoHS (指令第32号) | |||||
| 适用规格 | EN 60947-5-2 | |||||
| NRTL认证※5 | UL Recognized Components 在美国和加拿大认证的接近开关 | |||||
| 耐环境性 | 使用环境温度/湿度 | -25～+55℃/35~85%RH(无结露·冰冻) | ||||
| 使用环境照度 | 太阳光:50,000ℓx以下 / 白炽灯:5,000ℓx以下 | |||||
| 抗震动 | 10～55 Hz 双振幅1.5mm X, Y, Z各方向2小时 | |||||
| 耐撞击 | 1000m/s2 (约100G) X, Y, Z各方向3次 | |||||
| 防护等级 | IP67 | |||||
| 材质 | 外壳 : ABS 发射器·接收器镜头 : PMMA | |||||
| 重量(不含电缆线) | 约10g | |||||
※1. 配置反光镜V-61（另购） ※2. 白纸200×200mm ※3. 白纸100×100mm ※4. 不包括开关量输出的负载电流
※5. 在UL认证下，请在输入电压DC24V、40mA以下、环境温度40℃以下使用。
| 类 型 | BGS（背景抑制型） | ||||
| 型 号 | NPN | 电缆式 | Z4B-S08N | Z4B-10N | Z4B-30N |
| 接插式 | Z4B-S08CN4 | Z4B-10CN4 | Z4B-30CN4 | ||
| PNP | 电缆式 | Z4B-S08P | Z4B-10P | Z4B-30P | |
| 接插式 | Z4B-S08CP4 | Z4B-10CP4 | Z4B-30CP4 | ||
| 检测距离※1 | 5～80mm | 5～100mm | 10～300mm | ||
| 设定距离※1 | 20～80mm | 20～100mm | 50～300mm | ||
| 光源 | 4个红色LED 波长 : 632nm | ||||
| 光斑尺寸 | 约φ2.5mm (距离60mm处) | 约φ10mm (距离100mm处) | 约φ30mm (距离300mm处) | ||
| 响应时间 | 500µs以下 | ||||
| 滞后现象※1 | Max. 3% | Max. 3% | Max. 5% | ||
| 灵敏度调整 | 6圈电位器旋钮(无限位) | 4圈电位器旋钮(无限位) | |||
| 额定值 | 电源电压 | DC10~30V 含波动(p-p)10％ | |||
| 消耗电流 | 30mA以下 | ||||
※1. 白纸100×100mm ※2. 上表未注明的参数规格与Z4标准机型一致。

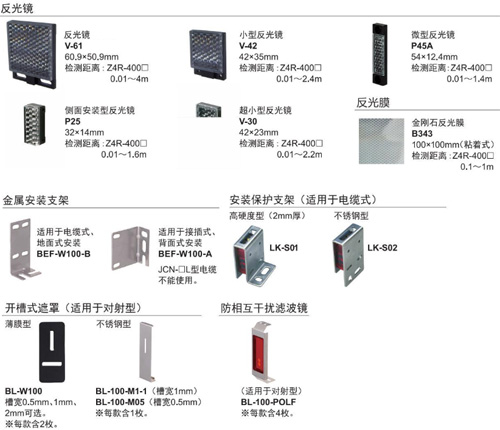

| 选购件： | |||
 | |||
| 外形尺寸： | |||

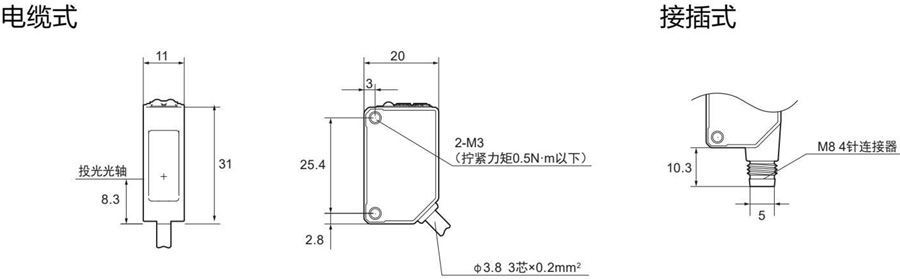

| Z4标准机型 | |||
 | |||

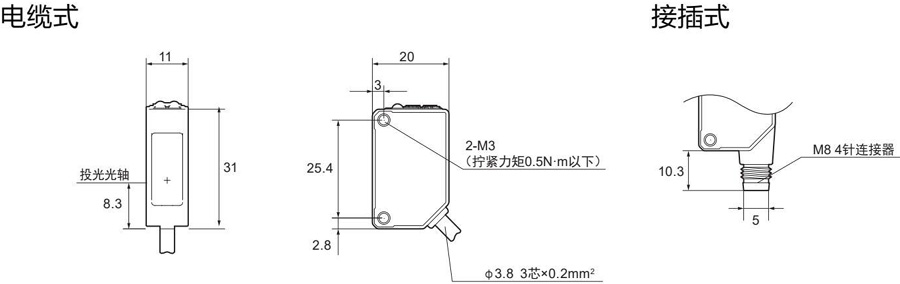

| Z4B机型 | |||
 | |||

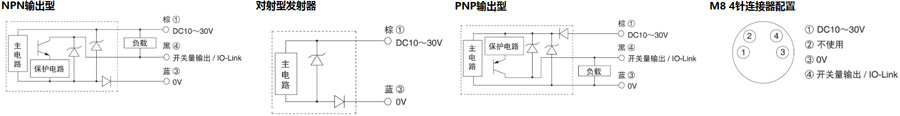

| 接线图： | |||
 | |||
