主要特点：
● 采用TOF飞行时间检测方式，内置双重激光，内置防相互干扰功能（Max. 2台）
● 物体表面状态、倾斜角度及不同颜色对传感器的检测不受影响
● 采用Class1激光，检测距离比较长。漫反射型:4.5m（TOF-L系列）；镜面反射型:20m（TOF-3V系列）
● 防护等级IP67
| 应用举例： | |||
| 无人输送车的位置检测 | 立体停车场的车辆检测 | 仓库的物品检测 | 缠绕机的高度检测 |
 |  |  |  |
TOF-L系列
| 类型 | 单通道输出型 | 双通道输出型 | |
| 电缆式 | NPN | TOF-L450N | TOF-L450DN |
| PNP | TOF-L450P | TOF-L450DP | |
| M8接插式 | NPN | TOF-L450CN | TOF-L450DCN |
| PNP | TOF-L450CP | TOF-L450DCP | |
| M12接插式 | NPN | TOF-L450M12N | TOF-L450DM12N |
| PNP | TOF-L450M12P | TOF-L450DM12P | |
| 检测物 | 不透明体(反射率6%~90%) | ||
| 检测距离※1 | 0~4.5m | ||
| 光源 | 红色半导体激光波长：650nm | ||
| 激光等级 | CLASS 1(IEC/JIS/FDA※2) | ||
| 光斑尺寸※3 | 约φ17mm(距离4.5m处) | ||
| 响应时间 | 0.5ms以下 | ||
| 滞后现象 | 15%以下 | ||
| 灵敏度调整 | 4圈电位器按钮 | ||
| 指示灯 | 开关量输出1CH/2CH指示灯(橙)、稳定指示灯(稳定：绿；不稳定：红) | ||
| 外部输入 | 激光关闭控制 | ||
| 开关量输出 | 1CH/2CH NPN/PNP集电极开路 Max.100mA/DC30V 残留电压1.8V以下 | ||
| 防相互干扰 | Max.2只 | ||
| 输出方式 | 常开/常闭模式可切换(2CH型：1CH·2CH的输出方式一致) | ||
| 连接形式 | 电缆式 | 电缆线(2m) | |
| 接插式 | M8 4针连接器/M12 5针连接器电缆线300mm | ||
| 保护电路 | 反接保护、过电流保护、内部短路保护(VDE 160) | ||
| 温度漂移 | Max.±5%F.S./℃(距离1m处， 检测物反射率90%时) | ||
| 预热时间 | 300ms | ||
| 额定电源 | 电源电压 | DC10~30V±10% | |
| 消耗电流※4 | 85mA以下 | ||
| 适用法令 | EMC指令(2004/108/EC) /FDA规则(21CFR 1040.10及1040.11) | ||
| 适用规格 | EN 60947-5-2/IEC 60825-1 | ||
| 社内规格 | 耐噪音：Feil en Level 4 | ||
| 耐环境性 | 环境温度/湿度 | -30~+50℃/35~85%RH(无结霜、不结冰的情况下)※6 | |
| 存储温度/湿度 | -40~+70℃/35~95%RH(不结露、不结冰的情况下) | ||
| 环境照度 | 太阳光：4000Lx以下/白炽灯3000Lx以下 | ||
| 抗震动 | 10~55Hz，双振幅1.5mm，X、Y、Z各方向二小时 | ||
| 耐撞击 | 约500m/sm²(约50G)，X、Y、Z方向各3次 | ||
| 保护等级 | IEC规格IP67 | ||
| 材质 | 外壳：ABS 镜头：PMMA | ||
| 重量(不含电缆线) | 约25g | ||
| 附件※5 | 金属安装支架：BEF-WK-190、安装螺钉(M3x20mm) | ||
※1 200×200mm 白纸。
※2 符合 FDA 的 laser Notice No.50 的规定，属于 IEC 60825-1 的 CLASS 1 等级。
※3 以最大检测距离处的中心光束强度的 1/e²（13.5%）来界定。界定的光斑尺寸范围以外有漏光或光束周边存在比被测物反射率高的物体时，有可能出现误检。
※4 电源电压 DC 24V 时，不包含开关量输出的负载电流。
※5 选购接插式传感器时，请另购电缆线:DOL-1205-GO2M。
※6 在 -10℃以下时，刚上电时，需要一段时间暖机才能正常使用。
TOF-DL系列
| 类型 | 模拟量输出型 | 3CH开关量输出型 | IO-Link型 | |
| 型号※1 | 电缆式 | TOF-DL250A | TOF-DL250T | - |
| M8 接插式 | - | - | TOF-DL250GC | |
| M12 插接式 | TOF-DL250AM12 | TOF-DL250TM12 | - | |
| 检测距离※2 | 0.25~2.5m | |||
| 光源 | 介质·波长 | 红色半导体激光二极管(波长：650nm， 最大输出功率：64mW， 投光脉冲：7ns， 投光周期：11.11MHz) | ||
| 平均输出功率 | 390μW以下 | |||
| 激光等级 | CLASS 1(IEC/JIS/FDA※3) | |||
| 光斑尺寸※4 | φ10mm(距离2.5m处) | |||
| 采样周期/响应时间 | 200us/0.5ms以下(平均采样次数1次时) | |||
| 滞后现象 | 常规值: 3%或以下(执行平均采样次数: 64或256次, 距离: 1~2.5m) | |||
| 灵敏度调整(示教后可手动调整) | 示教式 | 示教式：1点示教、 2点示教、Window示教 | ||
| 指示灯 | 输出指示灯(橙)、稳定指示灯/激光关闭指示灯：绿/红/灭灯 | 1/2CH输出指示灯(橙)、3CH输出指示灯/稳定指示灯/ 激光关闭指示灯：橙/绿/红/灭灯 | 1/2CH输出指示灯(橙)、入光指示灯2(橙)、 电源/IO-Link指示灯(绿) | |
| 数字显示屏 | 7段3位LED(单位：cm) | |||
| 外部输入 | 激光关闭控制/外部示教输入可切换※5 | |||
开关量输出 | 输出通道 | 1CH输出 | 3CH输出(3CH输出/外部输入可切换) | 2CH输出※5 |
| 类型 | 集电极开路(NPN/PNP功能内切换) ， Max.100mA/DC30V，残留电压1.8V以下 | 推挽输出(PP) ，NPN/PNP集电极开路(可切换)※6 Max.100mA/DC30V，残留电压1.8V或以下 | ||
| 稳定输出 | 1CH输出可切换为稳定输出(设定项目里切换) | - | ||
| 输出方式 | 常开/常闭模式切换(3CH输出型：1~3CH输出同时切换) | 可通过设置反转 | ||
| 模拟量输出，IO-Link | 电流输出：4~20mA，负载阻抗：30Ω以下 电压输出：0~10V，(设定项目内切换)，输出阻抗100Ω以下 | - | 版本：Ver.1.1，传输速率：COM3(230.4kbps)， 过程数据长度：P-data length：4byte， 最小循环时间：1.0ms | |
| 额定值 | 电源电压 包含10%波动(P-P) | DC12~30V±10%※7 | DC10~30V±10% | IO-LInk：18~30VDC， SIO(标准IO)：10~30VDC |
| 消耗电流 | 60mA or less※8 | |||
适用法令 | EMC | EMC指令(2014/30/EU) | ||
| RoHS | RoHS指令(2011/65/EU) ， 中国RoHS(指令第32号) | |||
| FDA | FDA规则(21CFR 1040.10或1040.11※9) | |||
| 适用规格 | EN 60947-5-2/IEC 60825-1 | |||
| NRTL认证 | UL Recognized Components 在美国和加拿大认证的接近开关 | - | ||
| 耐环境性 | 环境温度/湿度 | -30~+50℃/35~85%RH(无结霜、冰冻)※10 | ||
| 存储温度/湿度 | -40~+50℃/35~95%RH(无结霜、冰冻) | -40~+70℃/35~95%RH(无结霜、冰冻) | ||
| 环境照度 | 太阳光：4000Lx以下/白炽灯：3000Lx以下 | |||
| 抗震动 | 10~55Hz，双振幅1.5mm，X、Y、Z各方向2小时 | |||
| 耐撞击 | 500m/s2(约50G)，X、Y、Z各方向3次 | |||
| 保护等级 | IEC规格IP67 | |||
| 材质 | 外壳：PC镜头：PMMA | |||
| 重量(含电缆线) | 电缆式：约88g接插式：约48g | 约30g | ||
| 附属品 | 金属安装支架：BEF-WK-190、安装螺钉(M3x20mm) | |||
※1 M8 4针接插式产品可定制。
※2 检测物黑纸(反射率6%)、灰纸(反射率18%)、白纸(反射率90%)。
※3 符合FDA的Laser Notice No.50标准，属于IEC 60825-1:2007及2014标准的CLASS 1等级。
※4 以最大检测距离处的中心光束强度的1/e²(13.5%)来界定。界定的光斑尺寸范围以外有漏光或光束周边存在比被测物反射率高的物体时，有可能出现误检。
※5 外部输入/输出2在初始状态下，既没有设定为外部输入也没有设定为输出。 ※6 输出1，初始状态被设定为推挽。
※7 模拟量输出型中，为了确保稳定输出模拟量信号，请提供电源电压:DC12.0V以上。
※8 不含开关量输出的负载电流。 ※9 与Laser Notice No.50的不同点除外。
※10 在-10℃以下时，刚上电时，需要一段时间暖机才能正常使用。
TOF-3V 系列
| 类型 | 漫反射型 | 镜面反射型 | |
| 电缆式 | NPN | TOF-3V300N | TOF-3V2000N |
| PNP | TOF-3V300P | TOF-3V2000P | |
| 接插式 | NPN | TOF-3V300CN | TOF-3V2000CN |
| PNP | TOF-3V300CP | TOF-3V2000CP | |
| 检测物 | 不透明体(反射率6%~90%) | ||
| 检测距离 | 3m | 20m | |
| 光源 | 红色半导体激光波长：650nm | ||
| 激光等级 | FDA：CLASS I JIS/IEC：Class 1 | ||
| 光斑尺寸 | 约φ12mm(距离3m处) | 约φ50mm(距离20m处) | |
| 响应时间 | 0.5ms | 2ms | |
| 滞后现象 | Max.15%(0.3~1.5m) /Max.6%(1.5~3m) | Max.10%(1~4m) /Max.3%(4~20m) | |
| 灵敏度调整 | 4圈电位器旋钮 | 12圈电位器旋钮 | |
| 指示灯 | 开关量输出1CH/2CH指示灯(橙)、稳定指示灯(稳定：绿；不稳定：红) | ||
| 外部输入 | 激光关闭控制 | ||
| 开关量输出 | 2CHNPN/PNP集电极开路 Max.100mA/DC30V 残留电压1.8V以下 | ||
| 防相互干扰 | Max.2只 | ||
| 输出方式 | 常开/常闭模式可切换(1CH·2CH的输出方式一致) | ||
| 连接形式 | 电缆式 | 2m φ3.85芯电缆线(2CH型)/4芯电缆线(1CH型) | |
| 接插式 | M12 5针连接器(DOL-1205-GO2M/DOL-1205-G05M) | ||
| 保护电路 | 反接保护、过电流保护、内部短路保护(VDE 160) | ||
| 温度漂移 | Max.±5%F.S./℃(距离1m处， 检测物反射率90%时) | ||
| 预热时间 | 300ms | ||
| 额定电源 | 电源电压 | DC10~30V±10% | |
| 消耗电流 | 70mA以下 | ||
| CE认证 | EMC指令(EN 60947-5-2) | ||
| UL认证 | CUL | ||
| 社内Feil en测试 | 耐噪音：Feil en Level 4 | ||
| 耐环境性 | 环境温度/湿度 | -10~+50℃/35~85%RH(不结露、不结冰的情况下) | |
| 存储温度/湿度 | -40~+70℃/35~95%RH(不结露、不结冰的情况下) | ||
| 环境照度 | 太阳光：4000Lx以下(距离1m处)/白炽灯3000Lx以下(距离1m处) | ||
| 抗震动 | 10~55Hz | ||
| 耐撞击 | 500m/sm²(约50G) | ||
| 保护等级 | IEC规格IP 67 | ||
| 材质 | 外壳：ABS镜头：PMMA | ||
| 外形尺寸： | |||
| TOF-L系列 |  | ||
| TOF-DL系列 |  | ||
| TOF-3V系列 |  | ||
| 选购件 |  | ||

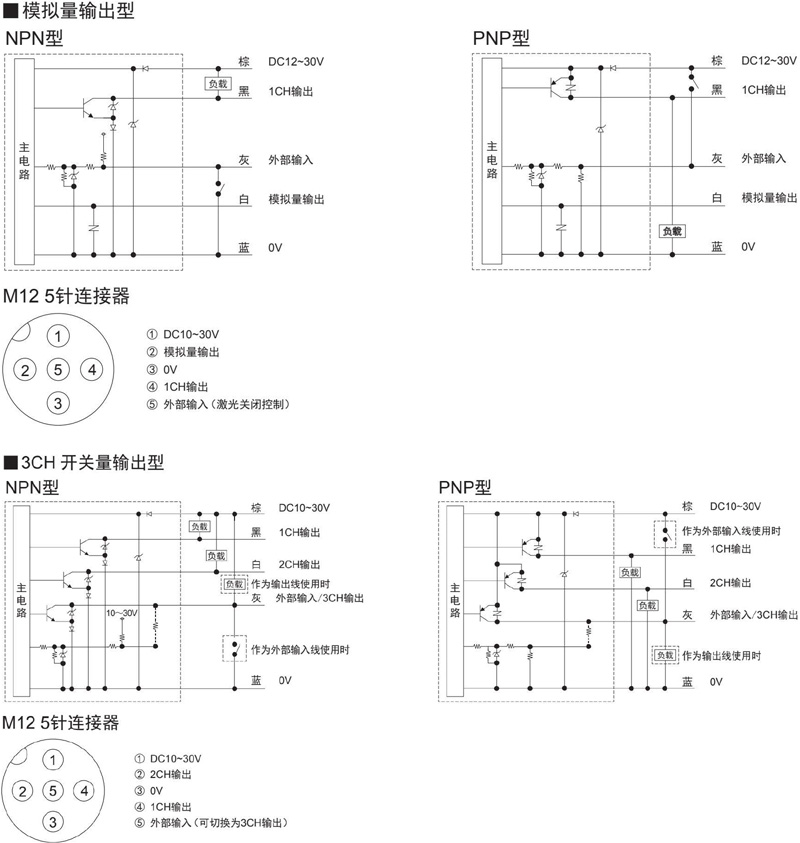

| 接线图： | |||
| TOF-L系列 |  | ||
| TOF-DL系列 |  | ||
| TOF-3V系列 |  | ||
