主要特点：
● PVDF的M22螺纹外壳，4种检测范围，发射面带特氟龙薄膜可以耐腐蚀，可以非接触式的检测腐蚀性液体的液位。
● 自动同步和异步工作， 可支持十个传感器近距离同时工作，推挽输出支持SIO和IO-link模式
● 1个推挽开关量输出（兼容pnp或npn)，4-20mA / 0-10V模拟量输出，可通过pin5来进行teach-in，或通过连接电脑来配置传感器参数
| 产品描述 | |||||

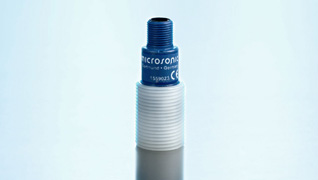

| 小巧的外形尺寸让pico+TF传感器适用于空间有限的安装场合。超声波放大器上有一层PTFE的保护膜来抵御腐蚀性介质。M22 x 1.5的PVDF的外壳带螺纹套安装。 | |||||
| 这款M22的传感器在20mm到1300mm的检测范围内良好的实现了非接触式检测。这款超声波传感器是非接触式检测腐蚀性物料位的良好选择。 | |||||
| 这款传感器的一个典型应用就是在数字印刷行业，可以监控腐蚀性颜料和墨水的液位。这种墨水成分里包括酮。除了可以耐腐蚀之外，传感器的尺寸也适合这种空间有限的安装场合。另外传感器的滤波功能可以屏蔽满液位和空液位的罐体可能产生的声波震荡。 | |||||
 | |||||
| pico+TF超声波传感器可以非接触式的检测腐蚀性液体的液位和腐蚀性颗粒物的料位。 | |||||
| 开关量输出的pico+TF传感器有三种工作模式: | |||||

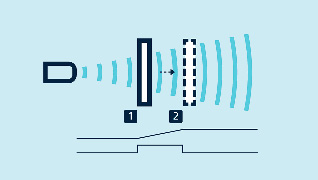

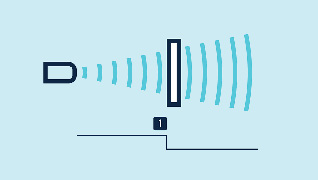

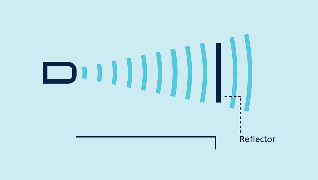

| 漫反射模式（单开关点模式）的自学习： | 反射板模式的自学习： | 窗口模式的自学习 & 模拟量输出的设置： | |||
 |  |
| |||
| ● 将被测目标物放在想要的检测距离(1)处，使之被传感器检测到 | ● 可以使用一个固定的反射物当作反射板 | ● 将被测物体放置于窗口的近点(1)处 | |||
| ● 将pin5接到+UB大约3秒 | ● 然后将pin5再次连接到+UB大约1秒，直到LED2熄灭 | ● 将pin5连接到+UB大约3秒，直到两个灯都开始闪烁 | |||
| ● 然后将pin5再次连接到+UB大约1秒 | ● 然后将pin5再次接到+UB大约10秒 | ● 然后将被测物体移动到窗口的远点(2)处 | |||
| ● 然后将pin5再次连接到+UB大约1秒，直到LED2熄灭 | |||||
| NCC/NOC（常闭/常开） | 1个绿灯和1个黄灯 | 集成IO-Link | |||
| 开关量输出的常闭/常开，模拟量的递增/递减可以通过pin5设定。 | 指示传感器的输出状态和teach-in的进程。 | pico+TF推挽输出型号支持IO-Link通讯。 | |||

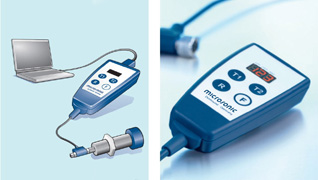

| LinkControl | |||||
 | |||||
| pico+TF系列超声波传感器可以选择性的进行参数设置，LCA-2连接控制适配器作为配件和电脑之间的连接。 | |||||

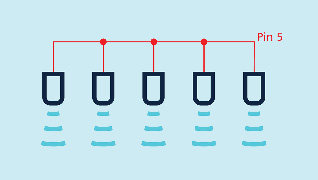

| 易于同步 | |||||
 | |||||
| 若干个pico+TF超声波传感器可以在一些应用中近距离安装运行，通过同步来避免它们间的相互干扰。 为了实现这个目的，需要将传感器的pin5连接在一起，激活传感器的同步功能。如果多于10个传感器同步，需要使用同步箱来实现。例如当许多传感器通过IO-Link主机运行时，主机的功能就是承担传感器的同步（在IO-Link工作，pin5不能进行接线）。 | |||||

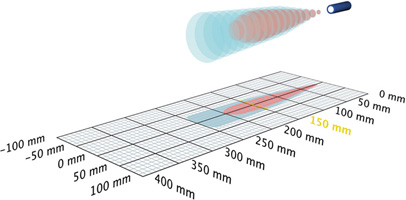

| pico+15/TF | 外形尺寸 | 检测区域 | |||
|
|
| |||
| 检测范围 | 20-250mm | ||||
| 外形设计 | 圆柱形M22 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量；推挽输出还支持IO-Link | ||||
| 特性 | 狭窄的声波 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 380kHz | ||||
| 盲区 | 20mm | ||||
| 检测范围 | 150mm | ||||
| 最大检测范围 | 250mm | ||||
| 分辨率 | 00.069mm | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%（内置温度漂移补偿） | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤40mA | ||||
| 连接类型 | 5芯M12接插件 | ||||
| 输入 | com端输入；同步输入；自学习输入 | ||||
| 推挽开关量输出 | Push-Pull，UB -3V， -UB +3V，Imax=100mA，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 2mm | ||||
| 开关频率 | 25Hz | ||||
| 响应时间 | 32ms | ||||
| 上电延时 | <300ms | ||||
| 模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
| 响应时间 | 32ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | PVDF，PBT | ||||
| 超声波换能器 | PTFE涂层，FFKM密封圈 | ||||
| 螺母最大拧紧力矩 | 1Nm | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 30g | ||||
| 设定范围 | 通过LCA-2与电脑连接；通过pin5进行Teach-in；推挽输出还可通过IO-Link智能配置 | ||||
| 多通道 | 是 | ||||
| 同步 | 是 | ||||
| 指示灯 | 工作：1 x LED 绿灯； 检测到目标物：1 x LED 黄灯 | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货型号 | |||
| 1 x Push-Pull | --- | pico+15/TF/F | |||
| --- | 4-20mA | pico+15/TF/I | |||
| --- | 0-10V | pico+15/TF/U | |||

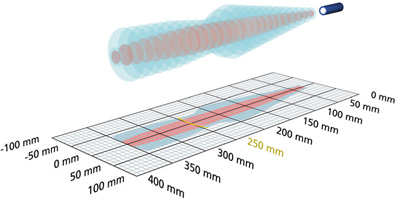

| pico+25/TF | 外形尺寸 | 检测区域 | |||
|
|
| |||
| 检测范围 | 30-350mm | ||||
| 外形设计 | 圆柱形M22 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量；推挽输出还支持IO-Link | ||||
| 特性 | 狭窄的声波 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 320kHz | ||||
| 盲区 | 30mm | ||||
| 检测范围 | 250mm | ||||
| 最大检测范围 | 350mm | ||||
| 分辨率 | 0.069mm（推挽开关量输出）；0.069-0.1mm取决于模拟窗口（模拟量输出） | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%（内置温度漂移补偿） | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤40mA | ||||
| 连接类型 | 5芯M12接插件 | ||||
| 输入 | com端输入；同步输入；自学习输入 | ||||
| 推挽开关量输出 | Push-Pull，UB -3V， -UB +3V，Imax=100mA，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 3mm | ||||
| 开关频率 | 25Hz | ||||
| 响应时间 | 32ms | ||||
| 上电延时 | <300ms | ||||
| 模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
| 响应时间 | 32ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | PVDF，PBT | ||||
| 超声波换能器 | PTFE涂层，FFKM密封圈 | ||||
| 螺母最大拧紧力矩 | 1Nm | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 30g | ||||
| 设定范围 | 通过LCA-2与电脑连接；通过pin5进行Teach-in；推挽输出还可通过IO-Link智能配置 | ||||
| 多通道 | 是 | ||||
| 同步 | 是 | ||||
| 指示灯 | 工作：1 x LED 绿灯； 检测到目标物：1 x LED 黄灯 | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货型号 | |||
| 1 x Push-Pull | --- | pico+25/TF/F | |||
| --- | 4-20mA | pico+25/TF/I | |||
| --- | 0-10V | pico+25/TF/U | |||

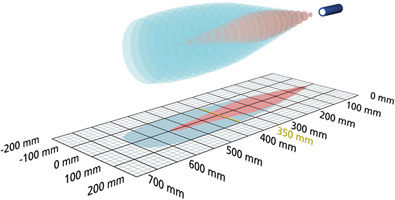

| pico+35/TF | 外形尺寸 | 检测区域 | |||
 |
|
| |||
| 检测范围 | 70-600mm | ||||
| 外形设计 | 圆柱形M22 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量；推挽输出还支持IO-Link | ||||
| 特性 | 狭窄的声波 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 400kHz | ||||
| 盲区 | 70mm | ||||
| 检测范围 | 350mm | ||||
| 最大检测范围 | 600mm | ||||
| 分辨率 | 0.069mm（推挽开关量输出）；0.069-0.17mm取决于模拟窗口（模拟量输出） | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%（内置温度漂移补偿） | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤40mA | ||||
| 连接类型 | 5芯M12接插件 | ||||
| 输入 | com端输入；同步输入；自学习输入 | ||||
| 推挽开关量输出 | Push-Pull，UB -3V， -UB +3V，Imax=100mA，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 5mm | ||||
| 开关频率 | 12Hz | ||||
| 响应时间 | 64ms | ||||
| 上电延时 | <300ms | ||||
| 模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
| 响应时间 | 64ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | PVDF，PBT | ||||
| 超声波换能器 | PTFE涂层，FFKM密封圈 | ||||
| 螺母最大拧紧力矩 | 1Nm | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 30g | ||||
| 设定范围 | 通过LCA-2与电脑连接；通过pin5进行Teach-in；推挽输出还可通过IO-Link智能配置 | ||||
| 多通道 | 是 | ||||
| 同步 | 是 | ||||
| 指示灯 | 工作：1 x LED 绿灯； 检测到目标物：1 x LED 黄灯 | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货型号 | |||
| 1 x Push-Pull | --- | pico+35/TF/F | |||
| --- | 4-20mA | pico+35/TF/I | |||
| --- | 0-10V | pico+35/TF/U | |||

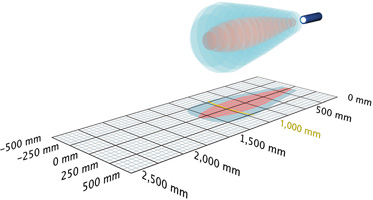

| pico+100/TF | 外形尺寸 | 检测区域 | |||
 |
|
| |||
| 检测范围 | 120-1300mm | ||||
| 外形设计 | 圆柱形M22 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量；推挽输出还支持IO-Link | ||||
| 特性 | 狭窄的声波 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 200kHz | ||||
| 盲区 | 120mm | ||||
| 检测范围 | 1000mm | ||||
| 最大检测范围 | 1300mm | ||||
| 分辨率 | 0.069mm（推挽开关量输出）；0.069-0.38m取决于模拟窗口（模拟量输出） | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%（内置温度漂移补偿） | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤40mA | ||||
| 连接类型 | 5芯M12接插件 | ||||
| 输入 | com端输入；同步输入；自学习输入 | ||||
| 推挽开关量输出 | Push-Pull，UB -3V， -UB +3V，Imax=100mA，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 20mm | ||||
| 开关频率 | 10Hz | ||||
| 响应时间 | 80ms | ||||
| 上电延时 | <300ms | ||||
| 模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
| 响应时间 | 80ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | PVDF，PBT | ||||
| 超声波换能器 | PTFE涂层，FFKM密封圈 | ||||
| 螺母最大拧紧力矩 | 1Nm | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 30g | ||||
| 设定范围 | 通过LCA-2与电脑连接；通过pin5进行Teach-in；推挽输出还可通过IO-Link智能配置 | ||||
| 多通道 | 是 | ||||
| 同步 | 是 | ||||
| 指示灯 | 工作：1 x LED 绿灯； 检测到目标物：1 x LED 黄灯 | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货型号 | |||
| 1 x Push-Pull | --- | pico+100/TF/F | |||
| --- | 4-20mA | pico+100/TF/I | |||
| --- | 0-10V | pico+100/TF/U | |||
| 接线图 | |||||
|
|
| |||
| Push-Pull | 4-20mA | 0-10V | |||
