主要特点：
● 4种检测范围，测量值直接以mm/cm或%的方式通过LED显示出来
● 2个pnp开关量，或1个pnp开关量 + 4-20mA / 0-10V模拟量，通过T1和T2按钮进行teach-in，也可连接电脑来配置参数
● 可选择性地用于常压或高压下，聚四氟乙烯薄膜，用于抵御腐蚀性物质；FFKM全氟橡胶环型密封圈起到防护外壳的作用，用于需要耐化学腐蚀的环境
| 产品描述 | |||||
| hps+超声波传感器头部的超声换能器现在都配备了一个特氟隆薄膜作为标准配置，薄膜由全氟橡胶环型密封圈封闭。外壳由1.4571不锈钢或氟树脂做成。 | |||||
 | |||||
| hps+传感器可以被用来进行6 bar正压下的液/料位检测。通过一个1“ 或者2“ （hps+340）螺纹法兰实现在容器中的密闭安装。 | |||||
| 耐化学性和密闭紧密性已经通过存储在纤维素稀释剂上方和1,000,000 次交替加压测试。纤维素稀释剂是腐蚀物并且具有侵入性。 | |||||
 | |||||

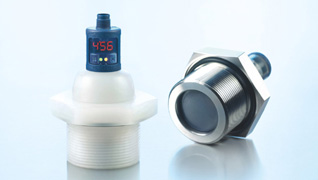

| 图左: 检测距离为3.4m的hps+340传感器，带2“的氟树脂或者1.4571不锈钢螺纹法兰 | |||||
| 图右: 特氟隆保护膜用全氟橡胶环形密封圈密封，形成了外壳防护 | |||||
| hps+系列传感器详细设置请参考mic+系列传感器设置方法。 | |||||

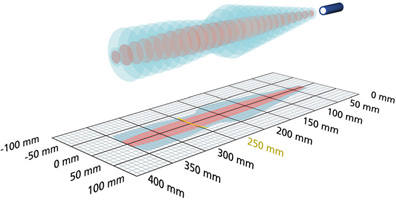

| hps+25 | 外形尺寸 | 检测区域 | |||
 |  |  | |||
| 检测范围 | 30-990mm | ||||
| 设计 | 连接件G1 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量 | ||||
| 特性 | 数字显示，耐化学性，耐压 | ||||
| 测量方法 | 回波传播时间 | ||||
| 发射频率 | 320kHz | ||||
| 盲区 | 30mm | ||||
| 检测范围 | 250mm | ||||
| 正常压力下的最大范围 | 350mm | ||||
| ≥2bar超压的最大范围 | 990mm | ||||
| 分辨率 | 开关量0.025mm； 模拟量：0.025-0.30mm（取决于模拟量窗口） | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%(内置温度漂移补偿) | ||||
| 工作电压 | 9-30Vd.c.,反极性保护 | ||||
| 电压波动 | ±10% | ||||
| 空载电流 | ≤80mA | ||||
| 连接类型 | 5芯M12接插件 | ||||
| 输入 | com端输入；同步输入 | ||||
| 2个PNP开关量输出 | |||||
| 输出1 | pnp：Imax=200mA (UB -2V)，常开/常闭可切换，短路保护 | ||||
| 输出2 | pnp：Imax=200mA (UB -2V)，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 3mm | ||||
| 开关频率 | 11Hz | ||||
| 响应时间 | 65ms | ||||
| 上电延时 | <300ms | ||||
| 1个PNP开关量+模拟量输出 | |||||
| 输出1 | pnp：Imax=200mA (UB -2V)，常开/常闭可切换，短路保护 | ||||
| 输出2 | 4-20mA / 0-10V(当UB≥15V)，递增/递减可切换，短路保护 | ||||
| 开关回滞 | 3mm | ||||
| 开关频率 | 11Hz | ||||
| 响应时间 | 65ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | 不锈钢，塑料件, PBT, TPU | ||||
| 超声波换能器 | PTFE涂层, FFKM密封圈 | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | –25°C - +70°C | ||||
| 储存温度 | –40°C - +85°C | ||||
| 重量 | 210g | ||||
| 温度补偿 | 是 | ||||
| 控制装置 | 2个按键+LED显示（触摸控制） | ||||
| 设定范围 | T1+T2按钮；通过LCA-2与电脑连接 | ||||
| 同步 | 是 | ||||
| 多通道 | 是 | ||||
| 指示灯 | 3位数字 LED显示, 2 x 三色 LED | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货号 | |||
| 2 X PNP | — | hps+25/DD/TC/E/G1 | |||
| 1 X PNP | 4-20mA / 0-10 V | hps+25/DIU/TC/E/G1 | |||

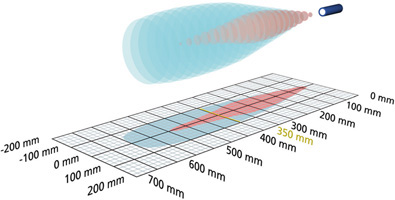

| hps+35 | 外形尺寸 | 检测区域 | |||
 |
|
| |||
| 检测范围 | 85-1500mm | ||||
| 设计 | 连接件G1 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量 | ||||
| 特性 | 数字显示，耐化学性，耐压 | ||||
| 测量方法 | 回波传播时间 | ||||
| 发射频率 | 320kHz | ||||
| 盲区 | 85mm | ||||
| 检测范围 | 350mm | ||||
| 正常压力下的最大范围 | 600mm | ||||
| ≥2bar超压的最大范围 | 1500mm | ||||
| 分辨率 | 开关量：0.18mm； 模拟量：0.18-0.45mm（取决于模拟量窗口） | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%(内置温度漂移补偿) | ||||
| 工作电压 | 9-30Vd.c.,反极性保护 | ||||
| 电压波动 | ±10% | ||||
| 空载电流 | ≤80mA | ||||
| 连接类型 | 5芯M12接插件 | ||||
| 输入 | com端输入；同步输入 | ||||
| 2个PNP开关量输出 | |||||
| 输出1 | pnp：Imax=200mA (UB -2V)，常开/常闭可切换，短路保护 | ||||
| 输出2 | pnp：Imax=200mA (UB -2V)，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 5mm | ||||
| 开关频率 | 9Hz | ||||
| 响应时间 | 84ms | ||||
| 上电延时 | <300ms | ||||
| 1个PNP开关量+模拟量输出 | |||||
| 输出1 | pnp：Imax=200mA (UB -2V)，常开/常闭可切换，短路保护 | ||||
| 输出2 | 4-20mA / 0-10V(当UB≥15V)，递增/递减可切换，短路保护 | ||||
| 开关回滞 | 5mm | ||||
| 开关频率 | 9Hz | ||||
| 响应时间 | 84ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | 不锈钢，塑料件, PBT, TPU | ||||
| 超声波换能器 | PTFE涂层, FFKM密封圈 | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | –25°C - +70°C | ||||
| 储存温度 | –40°C - +85°C | ||||
| 重量 | 210g | ||||
| 温度补偿 | 是 | ||||
| 控制装置 | 2个按键+LED显示（触摸控制） | ||||
| 设定范围 | T1+T2按钮；通过LCA-2与电脑连接 | ||||
| 同步 | 是 | ||||
| 多通道 | 是 | ||||
| 指示灯 | 3位数字 LED显示,2 x 三色 LED | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货号 | |||
| 2 X PNP | — | hps+35/DD/TC/E/G1 | |||
| 1 X PNP | 4-20mA / 0-10 V | hps+35/DIU/TC/E/G1 | |||

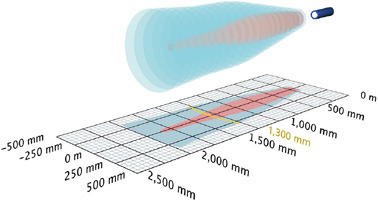

| hps+130 | 外形尺寸 | 检测区域 | |||
 |  |
| |||
| 检测范围 | 200-5000mm | ||||
| 设计 | 连接件G1 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量 | ||||
| 特性 | 数字显示，耐化学性，耐压 | ||||
| 测量方法 | 回波传播时间 | ||||
| 发射频率 | 180kHz | ||||
| 盲区 | 200mm | ||||
| 检测范围 | 1300mm | ||||
| 正常压力下的最大范围 | 2000mm | ||||
| ≥2bar超压的最大范围 | 5000mm | ||||
| 分辨率 | 开关量：0.18mm； 模拟量：0.18-1.5mm（取决于模拟量窗口） | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%(内置温度漂移补偿) | ||||
| 工作电压 | 9-30Vd.c.,反极性保护 | ||||
| 电压波动 | ±10% | ||||
| 空载电流 | ≤80mA | ||||
| 连接类型 | 5芯M12接插件 | ||||
| 输入 | com端输入；同步输入 | ||||
| 2个PNP开关量输出 | |||||
| 输出1 | pnp：Imax=200mA (UB -2V)，常开/常闭可切换，短路保护 | ||||
| 输出2 | pnp：Imax=200mA (UB -2V)，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 20mm | ||||
| 开关频率 | 5Hz | ||||
| 响应时间 | 160ms | ||||
| 上电延时 | <300ms | ||||
| 1个PNP开关量+模拟量输出 | |||||
| 输出1 | pnp：Imax=200mA (UB -2V)，常开/常闭可切换，短路保护 | ||||
| 输出2 | 4-20mA / 0-10V(当UB≥15V)，递增/递减可切换，短路保护 | ||||
| 开关回滞 | 20mm | ||||
| 开关频率 | 5Hz | ||||
| 响应时间 | 160ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | 不锈钢，塑料件, PBT, TPU | ||||
| 超声波换能器 | PTFE涂层, FFKM密封圈 | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | –25°C - +70°C | ||||
| 储存温度 | –40°C - +85°C | ||||
| 重量 | 210g | ||||
| 温度补偿 | 是 | ||||
| 控制装置 | 2个按键+LED显示（触摸控制） | ||||
| 设定范围 | T1+T2按钮；通过LCA-2与电脑连接 | ||||
| 同步 | 是 | ||||
| 多通道 | 是 | ||||
| 指示灯 | 3位数字 LED显示,2 x 三色 LED | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货号 | |||
| 2 X PNP | — | hps+130/DD/TC/E/G1 | |||
| 1 X PNP | 4-20mA / 0-10 V | hps+130/DIU/TC/E/G1 | |||

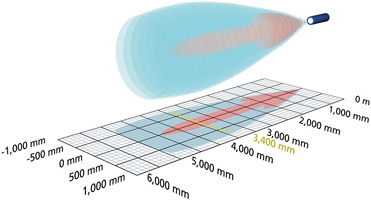

| hps+340 | 外形尺寸 | 检测区域 | |||
 |
|
|
| ||
| 外壳：不锈钢，塑料件, PBT, TPU | 外壳：PVDF, PBT, TPU | ||||
| 检测范围 | 350-8000mm | ||||
| 设计 | 连接件G2 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量 | ||||
| 特性 | 数字显示，耐化学性，耐压 | ||||
| 测量方法 | 回波传播时间 | ||||
| 发射频率 | 120kHz | ||||
| 盲区 | 350mm | ||||
| 检测范围 | 3400mm | ||||
| 正常压力下的最大范围 | 5000mm | ||||
| ≥2bar超压的最大范围 | 8000mm | ||||
| 分辨率 | 开关量：0.18mm； 模拟量：0.18-2.4mm（取决于模拟量窗口） | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%(内置温度漂移补偿) | ||||
| 工作电压 | 9-30Vd.c.,反极性保护 | ||||
| 电压波动 | ±10% | ||||
| 空载电流 | ≤80mA | ||||
| 连接类型 | 5芯M12接插件 | ||||
| 输入 | com端输入；同步输入 | ||||
| 2个PNP开关量输出 | |||||
| 输出1 | pnp：Imax=200mA (UB -2V)，常开/常闭可切换，短路保护 | ||||
| 输出2 | pnp：Imax=200mA (UB -2V)，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 50mm | ||||
| 开关频率 | 3Hz | ||||
| 响应时间 | 240ms | ||||
| 上电延时 | <380ms | ||||
| 1个PNP开关量+模拟量输出 | |||||
| 输出1 | pnp：Imax=200mA (UB -2V)，常开/常闭可切换，短路保护 | ||||
| 输出2 | 4-20mA / 0-10V(当UB≥15V)，递增/递减可切换，短路保护 | ||||
| 开关回滞 | 50mm | ||||
| 开关频率 | 3Hz | ||||
| 响应时间 | 240ms | ||||
| 上电延时 | <450ms | ||||
| 材质 | 不锈钢，塑料件, PBT, TPU；或PVDF, PBT, TPU | ||||
| 超声波换能器 | PTFE涂层, FFKM密封圈 | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | –25°C - +70°C | ||||
| 储存温度 | –40°C - +85°C | ||||
| 重量 | 1200g 或 350g | ||||
| 技术特点/特性 | |||||
| 温度补偿 | 是 | ||||
| 控制装置 | 2个按键+LED显示（触摸控制） | ||||
| 设定范围 | T1+T2按钮；通过LCA-2与电脑连接 | ||||
| 同步 | 是 | ||||
| 多通道 | 是 | ||||
| 指示灯 | 3位数字 LED显示,2 x 三色 LED | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货号 | |||
| 2 X PNP | — | hps+340/DD/TC/E/G2（不锈钢) | |||
| 2 X PNP | — | hps+340/DD/TC/G2 (PVDF) | |||
| 1 X PNP | 4-20mA / 0-10 V | hps+340/DIU/TC/E/G2（不锈钢) | |||
| 1 X PNP | 4-20mA / 0-10 V | hps+340/DIU/TC/G2 (PVDF) | |||
| 接线图 | |||||
 |  | ||||
| 2xPNP | 1xPNP + 4-20mA / 0-10V | ||||
