| 外形尺寸 | Φ6.5 | Φ6.5 | Φ6.5 | Φ6.5 | |
| 检测距离 mm | 2 | 2 | 2 | 2 | |

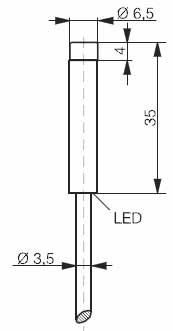

| 尺寸图 |  |  |  |  | |
| 外壳材料 | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | |
| 连接形式 | PVC电缆 | PVC电缆 | PVC电缆 | 连接器 M8 | |
| 防护等级 | IP67 | IP67 | IP67 | IP67 | |
| 安装形式 | 齐平 | 齐平 | 齐平 | 齐平 | |
| 开关频率 | 5000Hz | 5000Hz | 5000Hz | 5000Hz | |
| 接线图 | 图1 | 图1 | 图1 | 图1 | |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA | |
| 空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA | |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 | |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% | |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | |
| 短接保护 | 内置 | 内置 | 内置 | 内置 | |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 | |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 | |
| NPN,N.O. | BD2-S1S2-P6 | BD2-S1S1-P6 | BD2-S1-P6 | BD2-S1S2-P6S8 | |
| NPN,N.C. | BD2-S2S2-P6 | BD2-S2S1-P6 | BD2-S2-P6 | BD2-S2S2-P6S8 | |
| NPN,N.O.+N.C. | - | - | - | - | |
| PNP,N.O. | BD2-S3S2-P6 | BD2-S3S1-P6 | BD2-S3-P6 | BD2-S3S2-P6S8 | |
| PNP,N.C. | BD2-S4S2-P6 | BD2-S4S1-P6 | BD2-S4-P6 | BD2-S4S2-P6S8 | |
| PNP,N.O.+N.C. | - | - | - | - | |
| 外形尺寸 | Φ6.5 | Φ6.5 | Φ6.5 | Φ6.5 | Φ6.5 |
| 检测距离 mm | 2 | 2 | 2 | 4 | 4 |
| 尺寸图 |  |  |  |  |  |
| 外壳材料 | 不锈钢 V2A | 镀铬铜 | 不锈钢 V2A | 不锈钢 V2A | 连接器 M8 |
| 连接形式 | 连接器 M8 | 连接器 M8 | 连接器 M12 | PVC电缆 | PVC电缆 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 齐平 | 齐平 | 齐平 | 非齐平 | 非齐平 |
| 开关频率 | 5000Hz | 5000Hz | 5000Hz | 3500Hz | 3500Hz |
| 接线图 | 图1 | 图2 | 图1 | 图1 | 图1 |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
| 空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | BD2-S1S1-P6S8 | BD2-S1-P6S8 | BD2-S1-P6S | ND4-S1-P6 | ND4-S1-P6S8 |
| NPN,N.C. | BD2-S2S1-P6S8 | BD2-S2-P6S8 | BD2-S2-P6S | ND4-S2-P6 | ND4-S2-P6S8 |
| NPN,N.O.+N.C. | - | - | - | - | - |
| PNP,N.O. | BD2-S3S1-P6S8 | BD2-S3-P6S8 | BD2-S3-P6S | ND4-S3-P6 | ND4-S3-P6S8 |
| PNP,N.C. | BD2-S4S1-P6S8 | BD2-S4-P6S8 | BD2-S4-P6S | ND4-S4-P6 | ND4-S4-P6S8 |
| PNP,N.O.+N.C. | - | - | - | - | - |
