| 外形尺寸 | M12 | M12 | M12 | M12 |
| 检测距离 mm | 2 | 2 | 2 | 2 |

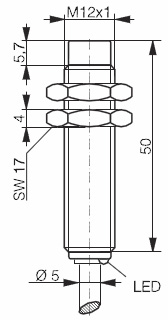

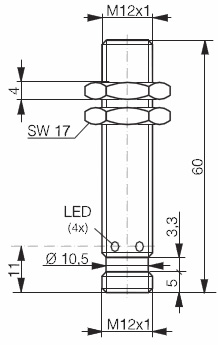

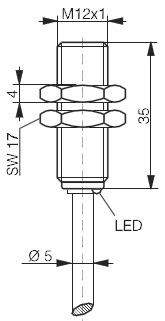

| 尺寸图 |  |  |  |  |
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 |
| 连接形式 | PVC电缆 | PVC电缆 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 齐平 | 齐平 | 齐平 | 齐平 |
| 开关频率 | 3000Hz | 3000Hz | 3000Hz | 3000Hz |
| 接线图 | 图1 | 图1 | 图2 | 图2 |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
| 空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | BD2-S1S1-M12 | BD2-S1-M12 | BD2-S1S1-M12S | BD2-S1-M12S |
| NPN,N.C. | BD2-S2S1-M12 | BD2-S2-M12 | BD2-S2S1-M12S | BD2-S2-M12S |
| NPN,N.O.+N.C. | - | - | - | - |
| PNP,N.O. | BD2-S3S1-M12 | BD2-S3-M12 | BD2-S3S1-M12S | BD2-S3-M12S |
| PNP,N.C. | BD2-S4S1-M12 | BD2-S4-M12 | BD2-S4S1-M12S | BD2-S4-M12S |
| PNP,N.O.+N.C. | - | - | - | - |
| 外形尺寸 | M12 | M12 | M12 | M12 |
| 检测距离 mm | 4 | 4 | 4 | 4 |

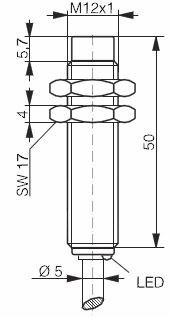

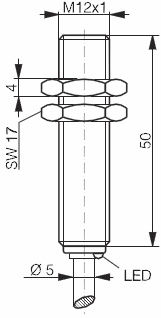

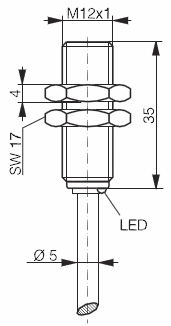

| 尺寸图 |  |  |  |  |
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 |
| 连接形式 | PVC电缆 | PVC电缆 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 非齐平 | 非齐平 | 非齐平 | 非齐平 |
| 开关频率 | 2000Hz | 2000Hz | 2000Hz | 2000Hz |
| 接线图 | 图1 | 图1 | 图2 | 图2 |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
| 空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | ND4-S1S1-M12 | ND4-S1-M12 | ND4-S1S1-M12S | ND4-S1-M12S |
| NPN,N.C. | ND4-S2S1-M12 | ND4-S2-M12 | ND4-S2S1-M12S | ND4-S2-M12S |
| NPN,N.O.+N.C. | - | - | - | - |
| PNP,N.O. | ND4-S3S1-M12 | ND4-S3-M12 | ND4-S3S1-M12S | ND4-S3-M12S |
| PNP,N.C. | ND4-S4S1-M12 | ND4-S4-M12 | ND4-S4S1-M12S | ND4-S4-M12S |
| PNP,N.O.+N.C. | - | - | - | - |
| 外形尺寸 | M12 | M12 | M12 | M12 |
| 检测距离 mm | 4 | 4 | 4 | 4 |

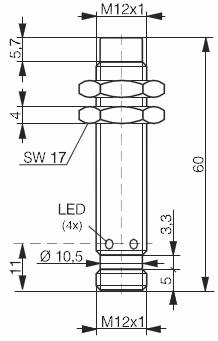

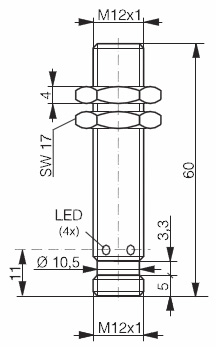

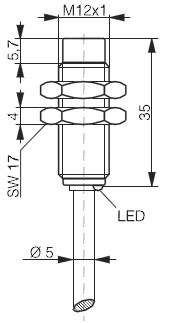

| 尺寸图 |  |  |  |  |
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 |
| 连接形式 | PVC电缆 | PVC电缆 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 齐平 | 齐平 | 齐平 | 齐平 |
| 开关频率 | 2000Hz | 2000Hz | 2000Hz | 2000Hz |
| 接线图 | 图1 | 图1 | 图2 | 图2 |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
| 空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤10%Sr | ≤10%Sr | ≤10%Sr | ≤10%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | BD4-S1S1-M12 | BD4-S1-M12 | BD4-S1S1-M12S | BD4-S1-M12S |
| NPN,N.C. | BD4-S2S1-M12 | BD4-S2-M12 | BD4-S2S1-M12S | BD4-S2-M12S |
| NPN,N.O.+N.C. | - | - | - | - |
| PNP,N.O. | BD4-S3S1-M12 | BD4-S3-M12 | BD4-S3S1-M12S | BD4-S3-M12S |
| PNP,N.C. | BD4-S4S1-M12 | BD4-S4-M12 | BD4-S4S1-M12S | BD4-S4-M12S |
| PNP,N.O.+N.C. | - | - | - | - |
| 外形尺寸 | M12 | M12 | M12 | M12 |
| 检测距离 mm | 8 | 8 | 8 | 8 |

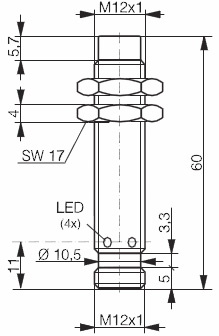

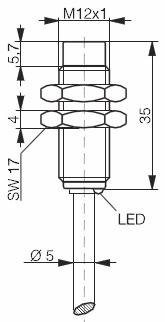

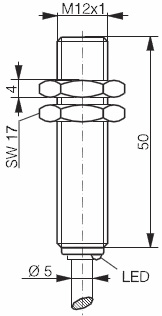

| 尺寸图 |  |  |  |  |
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 |
| 连接形式 | PVC电缆 | PVC电缆 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 非齐平 | 非齐平 | 非齐平 | 非齐平 |
| 开关频率 | 1400Hz | 1400Hz | 1400Hz | 1400Hz |
| 接线图 | 图1 | 图1 | 图2 | 图2 |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
| 空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤10%Sr | ≤10%Sr | ≤10%Sr | ≤10%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | ND8-S1S1-M12 | ND8-S1-M12 | ND8-S1S1-M12S | ND8-S1-M12S |
| NPN,N.C. | ND8-S2S1-M12 | ND8-S2-M12 | ND8-S2S1-M12S | ND8-S2-M12S |
| NPN,N.O.+N.C. | - | - | - | - |
| PNP,N.O. | ND8-S3S1-M12 | ND8-S3-M12 | ND8-S3S1-M12S | ND8-S3-M12S |
| PNP,N.C. | ND8-S4S1-M12 | ND8-S4-M12 | ND8-S4S1-M12S | ND8-S4-M12S |
| PNP,N.O.+N.C. | - | - | - | - |
