| 外形尺寸 | M30 | M30 | M30 | M30 |
| 检测距离 mm | 10 | 10 | 10 | 10 |

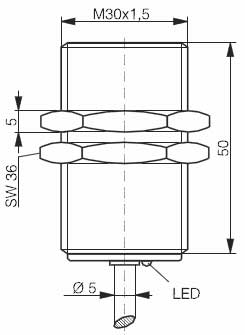

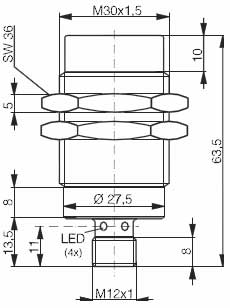

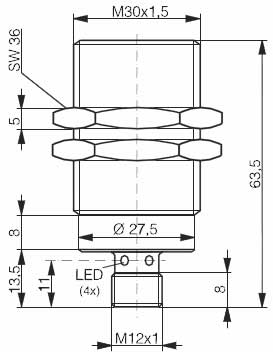

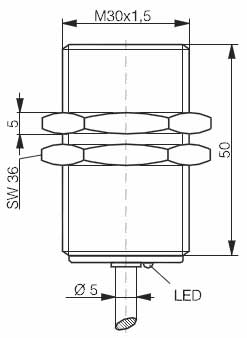

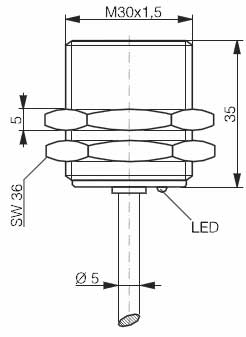

| 尺寸图 |  |  |  |  |
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 |
| 连接形式 | PVC电缆 | PVC电缆 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 齐平 | 齐平 | 齐平 | 齐平 |
| 开关频率 | 1200Hz | 1200Hz | 1200Hz | 1200Hz |
| 接线图 | 图1 | 图1 | 图2 | 图2 |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
| 空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤10%Sr | ≤10%Sr | ≤10%Sr | ≤10%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | BD10-S1S1-M30 | BD10-S1-M30 | BD10-S1S1-M30S | BD10-S1-M30S |
| NPN,N.C. | BD10-S2S1-M30 | BD10-S2-M30 | BD10-S2S1-M30S | BD10-S2-M30S |
| NPN,N.O.+N.C. | - | - | - | - |
| PNP,N.O. | BD10-S3S1-M30 | BD10-S3-M30 | BD10-S3S1-M30S | BD10-S3-M30S |
| PNP,N.C. | BD10-S4S1-M30 | BD10-S4-M30 | BD10-S4S1-M30S | BD10-S4-M30S |
| PNP,N.O.+N.C. | - | - | - | - |
| 外形尺寸 | M30 | M30 | M30 | M30 |
| 检测距离 mm | 15 | 15 | 15 | 15 |

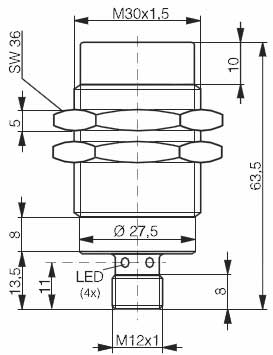

| 尺寸图 |  |  |  |  |
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 |
| 连接形式 | PVC电缆 | PVC电缆 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 非齐平 | 非齐平 | 非齐平 | 非齐平 |
| 开关频率 | 700Hz | 700Hz | 700Hz | 700Hz |
| 接线图 | 图1 | 图1 | 图2 | 图2 |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
| 空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤10%Sr | ≤10%Sr | ≤10%Sr | ≤10%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | ND15-S1S1-M30 | ND15-S1-M30 | ND15-S1S1-M30S | ND15-S1-M30S |
| NPN,N.C. | ND15-S2S1-M30 | ND15-S2-M30 | ND15-S2S1-M30S | ND15-S2-M30S |
| NPN,N.O.+N.C. | - | - | - | - |
| PNP,N.O. | ND15-S3S1-M30 | ND15-S3-M30 | ND15-S3S1-M30S | ND15-S3-M30S |
| PNP,N.C. | ND15-S4S1-M30 | ND15-S4-M30 | ND15-S4S1-M30S | ND15-S4-M30S |
| PNP,N.O.+N.C. | - | - | - | - |
| 外形尺寸 | M30 | M30 | M30 | M30 |
| 检测距离 mm | 15 | 15 | 15 | 15 |

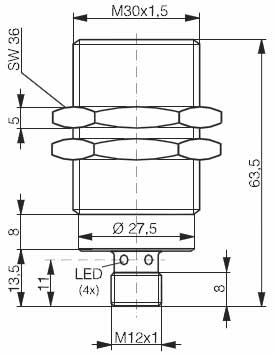

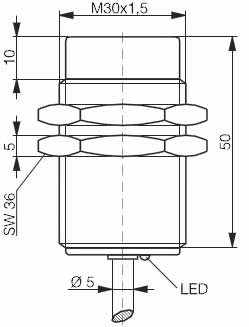

| 尺寸图 |  |  |  |  |
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 |
| 连接形式 | PVC电缆 | PVC电缆 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 齐平 | 齐平 | 齐平 | 齐平 |
| 开关频率 | 700Hz | 700Hz | 700Hz | 700Hz |
| 接线图 | 图1 | 图1 | 图2 | 图2 |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
| 空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤10%Sr | ≤10%Sr | ≤10%Sr | ≤10%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | BD15-S1S1-M30 | BD15-S1-M30 | BD15-S1S1-M30S | BD15-S1-M30S |
| NPN,N.C. | BD15-S2S1-M30 | BD15-S2-M30 | BD15-S2S1-M30S | BD15-S2-M30S |
| NPN,N.O.+N.C. | - | - | - | - |
| PNP,N.O. | BD15-S3S1-M30 | BD15-S3-M30 | BD15-S3S1-M30S | BD15-S3-M30S |
| PNP,N.C. | BD15-S4S1-M30 | BD15-S4-M30 | BD15-S4S1-M30S | BD15-S4-M30S |
| PNP,N.O.+N.C. | - | - | - | - |
| 外形尺寸 | M30 | M30 | M30 | M30 |
| 检测距离 mm | 25 | 25 | 25 | 25 |

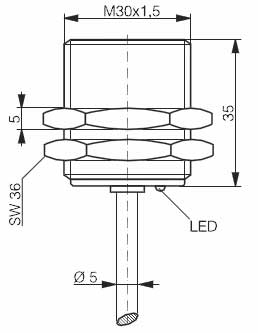

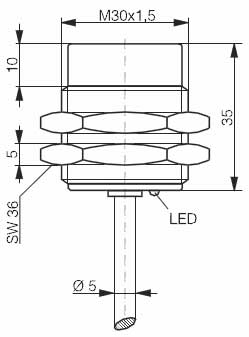

| 尺寸图 |  |  |  |  |
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 |
| 连接形式 | PVC电缆 | PVC电缆 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 非齐平 | 非齐平 | 非齐平 | 非齐平 |
| 开关频率 | 700Hz | 700Hz | 700Hz | 700Hz |
| 接线图 | 图1 | 图1 | 图2 | 图2 |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
| 空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤10mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤10%Sr | ≤10%Sr | ≤10%Sr | ≤10%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | ND25-S1S1-M30 | ND25-S1-M30 | ND25-S1S1-M30S | ND25-S1-M30S |
| NPN,N.C. | ND25-S2S1-M30 | ND25-S2-M30 | ND25-S2S1-M30S | ND25-S2-M30S |
| NPN,N.O.+N.C. | - | - | - | - |
| PNP,N.O. | ND25-S3S1-M30 | ND25-S3-M30 | ND25-S3S1-M30S | ND25-S3-M30S |
| PNP,N.C. | ND25-S4S1-M30 | ND25-S4-M30 | ND25-S4S1-M30S | ND25-S4-M30S |
| PNP,N.O.+N.C. | - | - | - | - |
