| 外形尺寸 | M12 | M12 | M12 | M12 | M12 |
| 检测距离 mm | 2 | 2 | 2 | 2 | 2 |

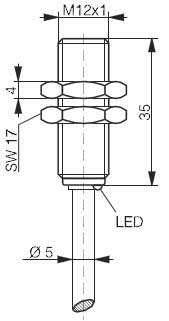

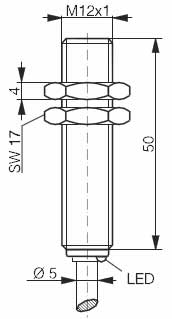

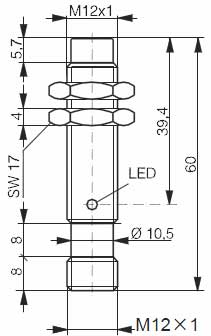

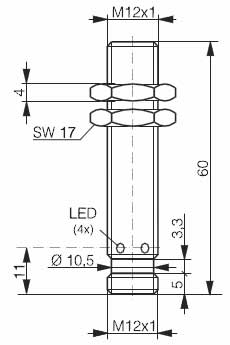

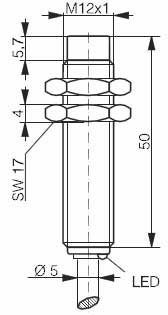

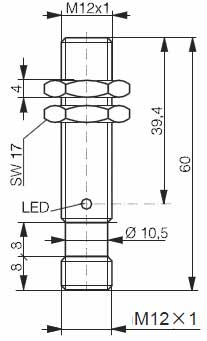

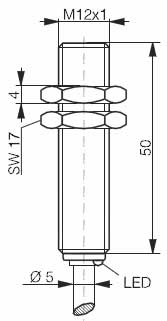

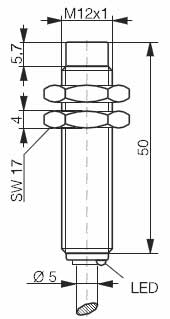

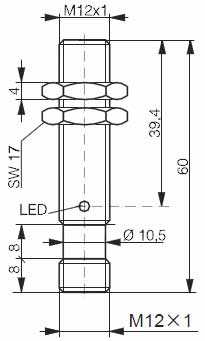

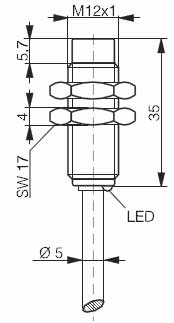

| 尺寸图 |  |  |  |  |  |
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 |
| 连接形式 | PVC电缆 | PVC电缆 | PVC电缆 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 齐平 | 齐平 | 齐平 | 齐平 | 齐平 |
| 开关频率 | 3000Hz | 3000Hz | 3000Hz(DC)/25Hz(AC) | 3000Hz | 3000Hz |
| 接线图 | 图7 | 图7 | 图3 | 图7 | 图7 |
| 工作电压(允许脉动范围) | 10…65VDC(≤20%) | 10…65VDC(≤20%) | 10…320VDC/20…265VAC | 10…65VDC(≤20%) | 10…65VDC(≤20%) |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤5.0V | ≤5.0V | ≤6.0V | ≤5.0V | ≤5.0V |
| 输出电流 | ≤100mA | ≤100mA | ≤200mA | ≤100mA | ≤100mA |
| 空载电流 | ≤0.6mA | ≤0.6mA | ≤1.0mA | ≤0.6mA | ≤0.6mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
| (根据IEC 60947-5-2) | |||||
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 无极性装置 | 无极性装置 | 无极性装置 | 无极性装置 | 无极性装置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 紧固扭矩 | |||||
| DC 2线 N.O. | BD2-S5S1-M12 | BD2-S5-M12 | - | BD2-S5S1-M12S | BD2-S5-M12S |
| DC 2线 N.C. | BD2-S6S1-M12 | BD2-S6-M12 | - | BD2-S6S1-M12S | BD2-S6-M12S |
| AC/DC 2线 N.O. | - | - | BD2-S7-M12 | - | - |
| AC/DC 2线 N.C. | - | - | BD2-S8-M12 | - | - |
| 外形尺寸 | M12 | M12 | M12 | M12 | M12 |
| 检测距离 mm | 2 | 4 | 4 | 4 | 4 |

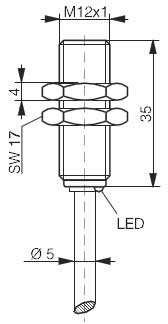

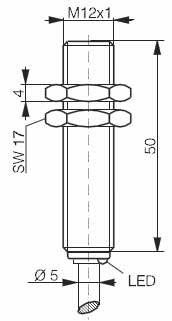

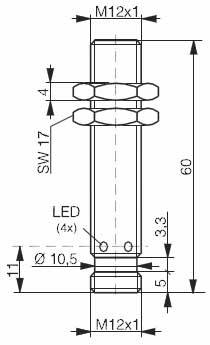

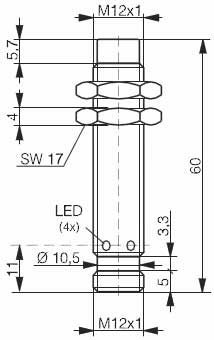

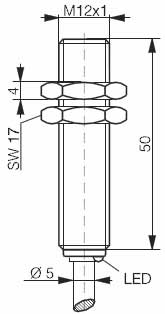

| 尺寸图 |  |  |  |  |  |
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 |
| 连接形式 | 连接器 M12 | PVC电缆 | PVC电缆 | PVC电缆 | 连接器 M12 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 齐平 | 非齐平 | 非齐平 | 非齐平 | 非齐平 |
| 开关频率 | 3000Hz(DC)/25Hz(AC) | 2500Hz | 2500Hz | 3000Hz(DC)/25Hz(AC) | 2500Hz |
| 接线图 | 图3 | 图7 | 图7 | 图3 | 图7 |
| 工作电压(允许脉动范围) | 10…320VDC/20…265VAC | 10…65VDC(≤20%) | 10…65VDC(≤20%) | 10…320VDC/20…265VAC | 10…65VDC(≤20%) |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤6.0V | ≤5.0V | ≤5.0V | ≤6.0V | ≤5.0V |
| 输出电流 | ≤200mA | ≤100mA | ≤100mA | ≤200mA | ≤100mA |
| 空载电流 | ≤1.0mA | ≤0.6mA | ≤0.6mA | ≤1.0mA | ≤0.6mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 无极性装置 | 无极性装置 | 无极性装置 | 无极性装置 | 无极性装置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 |
| DC 2线 N.O. | - | ND4-S5S1-M12 | ND4-S5-M12 | - | ND4-S5S1-M12S |
| DC 2线 N.C. | - | ND4-S6S1-M12 | ND4-S6-M12 | - | ND4-S6S1-M12S |
| AC/DC 2线 N.O. | BD2-S7-M12S | - | - | ND4-S7-M12 | - |
| AC/DC 2线 N.C. | BD2-S8-M12S | - | - | ND4-S8-M12 | - |
| 外形尺寸 | M12 | M12 | M12 | M12 | M12 |
| 检测距离 mm | 4 | 4 | 4 | 4 | 4 |
| 尺寸图 |  |  |  |  |  |
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 | 镀铬铜 |
| 连接形式 | 连接器 M12 | 连接器 M12 | PVC电缆 | PVC电缆 | PVC电缆 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 非齐平 | 非齐平 | 齐平 | 齐平 | 齐平 |
| 开关频率 | 2500Hz | 2000Hz(DC)/25Hz(AC) | 2000Hz | 2000Hz | 2000Hz(DC)/25Hz(AC) |
| 接线图 | 图7 | 图3 | 图7 | 图7 | 图3 |
| 工作电压(允许脉动范围) | 10…65VDC(≤20%) | 10…320VDC/20…265VAC | 10…65VDC(≤20%) | 10…65VDC(≤20%) | 10…320VDC/20…265VAC |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤5.0V | ≤6.0V | ≤5.0V | ≤5.0V | ≤6.0V |
| 输出电流 | ≤100mA | ≤200mA | ≤100mA | ≤100mA | ≤200mA |
| 空载电流 | ≤0.6mA | ≤1.0mA | ≤0.6mA | ≤0.6mA | ≤1.0mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 无极性装置 | 无极性装置 | 无极性装置 | 无极性装置 | 无极性装置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 |
| DC 2线 N.O. | ND4-S5-M12S | - | BD4-S5S1-M12 | BD4-S5-M12 | - |
| DC 2线 N.C. | ND4-S6-M12S | - | BD4-S6S1-M12 | BD4-S6-M12 | - |
| AC/DC 2线 N.O. | - | ND4-S7-M12S | - | - | BD4-S7-M12 |
| AC/DC 2线 N.C. | - | ND4-S8-M12S | - | - | BD4-S7-M12 |
| 外形尺寸 | M12 | M12 | M12 | ||
| 检测距离 mm | 4 | 4 | 4 | ||
| 尺寸图 |  |  |  | ||
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | ||
| 连接形式 | 连接器 M12 | 连接器 M12 | 连接器 M12 | ||
| 防护等级 | IP67 | IP67 | IP67 | ||
| 安装形式 | 齐平 | 齐平 | 齐平 | ||
| 开关频率 | 2000Hz | 2000Hz | 2000Hz(DC)/25Hz(AC) | ||
| 接线图 | 图7 | 图7 | 图3 | ||
| 工作电压(允许脉动范围) | 10…65VDC(≤20%) | 10…65VDC(≤20%) | 10…320VDC/20…265VAC | ||
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ||
| 电压降 | ≤5.0V | ≤5.0V | ≤6.0V | ||
| 输出电流 | ≤100mA | ≤100mA | ≤200mA | ||
| 空载电流 | ≤0.6mA | ≤0.6mA | ≤1.0mA | ||
| LED指示灯 | 内置 | 内置 | 内置 | ||
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ||
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | ||
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ||
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | ||
| 短接保护 | 内置 | 内置 | 内置 | ||
| 极性反向保护 | 无极性装置 | 无极性装置 | 无极性装置 | ||
| 通电行延时 | 内置 | 内置 | 内置 | ||
| DC 2线 N.O. | BD4-S5S1-M12S | BD4-S5-M12S | - | ||
| DC 2线 N.C. | BD4-S6S1-M12S | BD4-S6-M12S | - | ||
| AC/DC 2线 N.O. | - | - | BD4-S7-M12S | ||
| AC/DC 2线 N.C. | - | - | BD4-S8-M12S | ||
