| 外形尺寸 | M8 | M8 | M8 | M8 | M8 |
| 检测距离 mm | 3 | 4 | 4 | 4 | 4 |

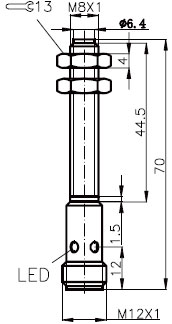

| 尺寸图 |  |  |  |  |  |
| 外壳材料 | 镀镍铜 | 镀镍铜 | 镀镍铜 | 镀镍铜 | 镀镍铜 |
| 连接形式 | PVC 2m电缆 | PVC 2m电缆 | M8接插件 | M8接插件 | M12接插件 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 齐平 | 准齐平 | 准齐平 | 准齐平 | 准齐平 |
| 开关频率 | 1000Hz | 600Hz | 600Hz | 630Hz | 630Hz |
| 接线图 | 图1 | 图1 | 图1 | 图1 | 图1 |
| 工作电压(允许脉动范围) | 10…30VDC | 10…30VDC | 10…30VDC | 10…30VDC | 10…30VDC |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤1.0V | ≤1.0V |
| 输出电流 | ≤200mA | ≤100mA | ≤100mA | ≤100mA | ≤100mA |
| 空载电流 | ≤10mA | ≤10mA | ≤10mA | ≤11mA | ≤11mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | BD3-S1-M8 | BD4-S1S1-M8 | BD4-S1S1-M8S8 | BD4-S1-M8S8 | BD4-S1-M8S |
| NPN,N.C. | BD3-S2-M8 | BD4-S2S1-M8 | BD4-S2S1-M8S8 | BD4-S2-M8S8 | BD4-S2-M8S |
| PNP,N.O. | BD3-S3-M8 | BD4-S3S1-M8 | BD4-S3S1-M8S8 | BD4-S3-M8S8 | BD4-S3-M8S |
| PNP,N.C. | BD3-S4-M8 | BD4-S4S1-M8 | BD4-S4S1-M8S8 | BD4-S4-M8S8 | BD4-S4-M8S |
| 外形尺寸 | M8 | M8 | M8 | M8 | |
| 检测距离 mm | 6 | 6 | 6 | 6 | |

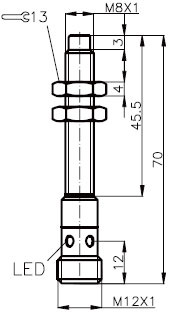

| 尺寸图 |  |  |  |  | |
| 外壳材料 | 镀镍铜 | 镀镍铜 | 镀镍铜 | 镀镍铜 | |
| 连接形式 | PVC 2m电缆 | M8接插件 | M8接插件 | M12接插件 | |
| 防护等级 | IP67 | IP67 | IP67 | IP67 | |
| 安装形式 | 准齐平 | 准齐平 | 非齐平 | 非齐平 | |
| 开关频率 | 600Hz | 600Hz | 430Hz | 430Hz | |
| 接线图 | 图1 | 图1 | 图1 | 图1 | |
| 工作电压(允许脉动范围) | 10…30VDC | 10…30VDC | 10…30VDC | 10…30VDC | |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤1.0V | |
| 输出电流 | ≤100mA | ≤100mA | ≤100mA | ≤100mA | |
| 空载电流 | ≤10mA | ≤10mA | ≤11mA | ≤11mA | |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 | |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% | |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | |
| 短接保护 | 内置 | 内置 | 内置 | 内置 | |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 | |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 | |
| NPN,N.O. | ND6-S1S1-M8 | ND6-S1S1-M8S8 | ND6-S1-M8S8 | ND6-S1-M8S | |
| NPN,N.C. | ND6-S2S1-M8 | ND6-S2S1-M8S8 | ND6-S2-M8S8 | ND6-S2-M8S | |
| PNP,N.O. | ND6-S3S1-M8 | ND6-S3S1-M8S8 | ND6-S3-M8S8 | ND6-S3-M8S | |
| PNP,N.C. | ND6-S4S1-M8 | ND6-S4S1-M8S8 | ND6-S4-M8S8 | ND6-S4-M8S | |
