| 外形尺寸 | M12 | M12 | M12 | M12 | M12 |
| 检测距离 mm | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |

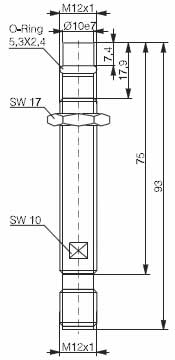

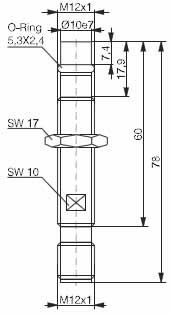

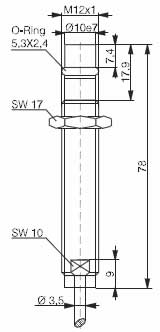

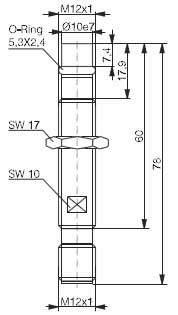

| 尺寸图 |  |  |  |  |  |
| 外壳材料 | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A |
| 连接形式 | PUR电缆 | PUR电缆 | PUR电缆 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP68 | IP68 | IP68 | IP68 | IP68 |
| 安装形式 | 齐平 | 齐平 | 齐平 | 齐平 | 齐平 |
| 开关频率 | 600Hz | 600Hz | 800Hz | 600Hz | 600Hz |
| 接线图 | 图1 | 图1 | 图1 | 图2 | 图2 |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 16…36VDC(≤20%) | 16…36VDC(≤20%) | 16…36VDC(≤20%) | 16…36VDC(≤20%) |
| LED | 无 | 无 | 无 | 无 | 无 |
| 环境温度 | ﹣25℃...+80℃ | ﹣25℃...+80℃ | ﹣25℃...+80℃ | ﹣25℃...+80℃ | ﹣25℃...+80℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
| 输出漏电流 | ≤0.1mA | ≤0.1mA | ≤0.1mA | ≤0.1mA | ≤0.1mA |
| 空载电流 | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) |
| 温度漂移%Sr | ≤15% | ≤15% | ≤15% | ≤15% | ≤15% |
| 回滞%Sr | ≤8%典型 | ≤8%典型 | ≤8%典型 | ≤8%典型 | ≤8%典型 |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
| 最大工作压力 | 500bar | 500bar | 500bar | 500bar | 500bar |
| 峰值压力 | 1000bar | 1000bar | 1000bar | 1000bar | 1000bar |
| 感应面 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
| 认证 | CE,RoHS | CE,RoHS | CE,RoHS | CE,RoHS | CE,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | BD1.5-P1-M12-639 | BD1.5-P1-M12-625 | BD1.5-P1-M12-627 | BD1.5-P1-M12S-624 | BD1.5-P1-M12S-630 |
| NPN,N.C. | - | - | - | - | BD1.5-P2-M12S-630 |
| PNP,N.O. | BD1.5-P3-M12-639 | BD1.5-P3-M12-625 | BD1.5-P3-M12-627 | BD1.5-P3-M12S-624 | BD1.5-P3-M12S-630 |
| PNP,N.C. | - | - | - | - | BD1.5-P4-M12S-630 |
| 外形尺寸 | M12 | M12 | M12 | M12 | M12 |
| 检测距离 mm | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |

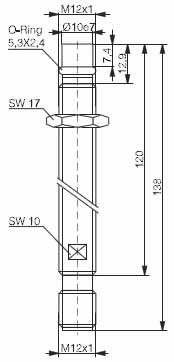

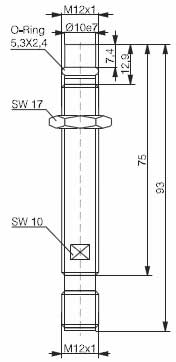

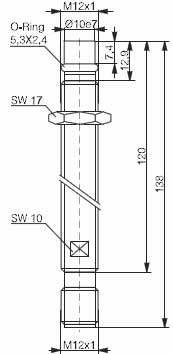

| 尺寸图 |  |  |  |  |  |
| 外壳材料 | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A |
| 连接形式 | 连接器 M12 | 连接器 M12 | 连接器 M12 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP68 | IP68 | IP68 | IP68 | IP68 |
| 安装形式 | 齐平 | 齐平 | 齐平 | 齐平 | 齐平 |
| 开关频率 | 600Hz | 600Hz | 600Hz | 600Hz | 600Hz |
| 接线图 | 图2 | 图2 | 图2 | 图2 | 图2 |
| 工作电压(允许脉动范围) | 16…36VDC(≤20%) | 16…36VDC(≤20%) | 16…36VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) |
| LED | 无 | 无 | 无 | 无 | 无 |
| 环境温度 | ﹣25℃...+80℃ | ﹣25℃...+80℃ | ﹣25℃...+80℃ | ﹣25℃...+80℃ | ﹣25℃...+80℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
| 输出漏电流 | ≤0.1mA | ≤0.1mA | ≤0.1mA | ≤0.1mA | ≤0.1mA |
| 空载电流 | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) |
| 温度漂移%Sr | ≤15% | ≤15% | ≤15% | ≤15% | ≤15% |
| 回滞%Sr | ≤8%典型 | ≤8%典型 | ≤8%典型 | ≤8%典型 | ≤8%典型 |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
| 最大工作压力 | 500bar | 500bar | 500bar | 500bar | 500bar |
| 峰值压力 | 1000bar | 1000bar | 1000bar | 1000bar | 1000bar |
| 感应面 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
| 认证 | CE,RoHS | CE,RoHS | CE,RoHS | CE,RoHS | CE,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | BD1.5-P1-M12S | BD1.5-P1-M12S-627 | BD1.5-P1-M12S-621 | BD1.5-P1-M12S-635 | BD1.5-P1-M12S-622 |
| NPN,N.C. | BD1.5-P2-M12S | - | - | - | - |
| PNP,N.O. | BD1.5-P3-M12S | BD1.5-P3-M12S-627 | BD1.5-P3-M12S-621 | BD1.5-P3-M12S-635 | BD1.5-P3-M12S-622 |
| PNP,N.C. | BD1.5-P4-M12S | - | - | - | - |
| 外形尺寸 | M12 | M12 | M12 | M12 | M12 |
| 检测距离 mm | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 尺寸图 |  |  |  |  |  |
| 外壳材料 | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A | 不锈钢 V2A |
| 连接形式 | 连接器 M12 | 连接器 M12 | 连接器 M12 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP68 | IP68 | IP68 | IP68 | IP68 |
| 安装形式 | 齐平 | 齐平 | 齐平 | 齐平 | 齐平 |
| 开关频率 | 600Hz | 600Hz | 600Hz | 600Hz | 600Hz |
| 接线图 | 图2 | 图2 | 图2 | 图2 | 图2 |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 16…36VDC(≤20%) | 16…36VDC(≤20%) |
| LED | 无 | 无 | 无 | 无 | 无 |
| 环境温度 | ﹣25℃...+80℃ | ﹣25℃...+80℃ | ﹣25℃...+80℃ | ﹣25℃...+80℃ | ﹣25℃...+80℃ |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V | ≤2.0V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤200mA | ≤200mA |
| 输出漏电流 | ≤0.1mA | ≤0.1mA | ≤0.1mA | ≤0.1mA | ≤0.1mA |
| 空载电流 | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) |
| 温度漂移%Sr | ≤15% | ≤15% | ≤15% | ≤15% | ≤15% |
| 回滞%Sr | ≤8%典型 | ≤8%典型 | ≤8%典型 | ≤8%典型 | ≤8%典型 |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
| (根据IEC 60947-5-2) | |||||
| 最大工作压力 | 500bar | 500bar | 500bar | 500bar | 500bar |
| 峰值压力 | 1000bar | 1000bar | 1000bar | 1000bar | 1000bar |
| 感应面 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
| 认证 | CE,RoHS | CE,RoHS | CE,RoHS | CE,RoHS | CE,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O. | BD2.5-P1-M12S-624 | BD2.5-P1-M12S-630 | BD2.5-P1-M12S | BD2.5-P1-M12S-627 | BD2.5-P1-M12S-621 |
| PNP,N.O. | BD2.5-P3-M12S-624 | BD2.5-P3-M12S-630 | BD2.5-P3-M12S | BD2.5-P3-M12S-627 | BD2.5-P3-M12S-621 |
| 外形尺寸 | M12 | M12 | |||
| 检测距离 mm | 2.5 | 2.5 | |||
| 尺寸图 |  |  | |||
| 外壳材料 | 不锈钢 V2A | 不锈钢 V2A | |||
| 连接形式 | 连接器 M12 | 连接器 M12 | |||
| 防护等级 | IP68 | IP68 | |||
| 安装形式 | 齐平 | 齐平 | |||
| 开关频率 | 600Hz | 600Hz | |||
| 接线图 | 图2 | 图2 | |||
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | |||
| LED | 无 | 无 | |||
| 环境温度 | ﹣25℃...+100℃ | ﹣25℃...+100℃ | |||
| 电压降 | ≤2.0V | ≤2.0V | |||
| 输出电流 | ≤200mA | ≤200mA | |||
| 输出漏电流 | ≤0.1mA | ≤0.1mA | |||
| 空载电流 | ≤10mA/≤12mA(转换器) | ≤10mA/≤12mA(转换器) | |||
| 温度漂移%Sr | ≤15% | ≤15% | |||
| 回滞%Sr | ≤8%典型 | ≤8%典型 | |||
| 重复精度 | ≤5%Sr | ≤5%Sr | |||
| 最大工作压力 | 500bar | 500bar | |||
| 峰值压力 | 1000bar | 1000bar | |||
| 感应面 | 不锈钢 | 不锈钢 | |||
| 认证 | CE,RoHS | CE,RoHS | |||
| 短接保护 | 内置 | 内置 | |||
| 极性反向保护 | 内置 | 内置 | |||
| 通电行延时 | 内置 | 内置 | |||
| NPN,N.O. | BD2.5-P1-M12S-635 | BD2.5-P1-M12S-622 | |||
| PNP,N.O. | BD2.5-P3-M12S-635 | BD2.5-P3-M12S-622 | |||
