| 外形尺寸 | 20 X 30 | 20 X 30 | 20 X 30 | ||
| 工作方式 | 漫反射式 | 漫反射式 | 漫反射式 | ||
| 检测距离 | 100mm | 300mm | 1000mm | ||

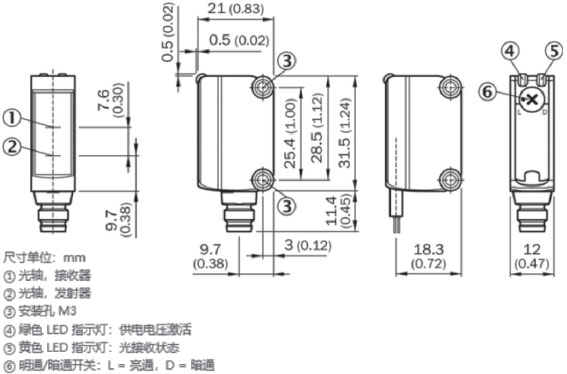

| 尺寸图 |  | ||||
| 外壳材料 | PBT+ABS | PBT+ABS | PBT+ABS | PBT+ABS | PBT+ABS |
| 标准检测距离 | 1...100mm | 1...100mm | 1…300mm | 1…300mm | 1...1000mm |
| 最大检测距离 | 1...100mm | 1...100mm | 1…300mm | 1…300mm | 1...1000mm |
| 标准检测物 | 基于DIN5033白色 | 基于DIN5033白色 | 基于DIN5033白色 | 基于DIN5033白色 | 基于DIN5033白色 |
| 灵敏度调节 | 电位计，270° | 电位计，270° | 电位计，270° | 电位计，270° | 电位计，270° |
| 光源 | 红色LED（可见光） | 红外光 860nm（不可见光） | 红色LED（可见光） | 红色LED（不可见光） | 红外光 860nm（不可见光） |
| 空载电流 | ≤20mA | ≤20mA | ≤20mA | ≤20mA | ≤20mA |
| 响应时间 | 1ms | 1ms | 1ms | 1ms | 1ms |
| 开关频率 | 500Hz | 500Hz | 500Hz | 500Hz | 500Hz |

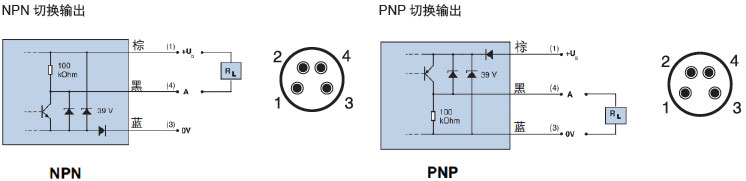

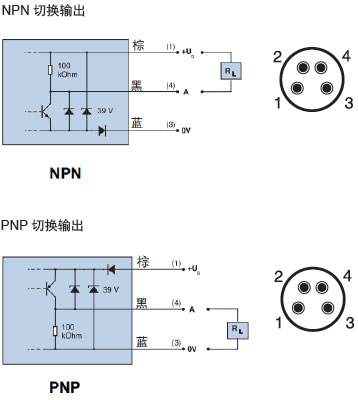

| 接线图 |  | ||||
| 工作电压 | 10…24VDC(20%) | ||||
| 最大输出电流 | 200 mA | ||||
| 输出压降 | ≤2V | ||||
| 温度范围 | ﹣25℃...+55℃ | ||||
| 通电延时 | < 500 μs | ||||
| 过流短路保护 | 内置 | ||||
| 极性反向保护 | 内置 | ||||
| 防护等级 | IP67 | ||||
| NPN亮/暗通 2m电缆 | PT-Q23-A1-010 | PT-Q23-A1-010F | PT-Q23-A1-030 | PT-Q23-A1-030F | PT-Q23-A1-100F |
| NPN亮/暗通 200mm电缆+M8接插件 | PT-Q23V-A1-010 | PT-Q23V-A1-010F | PT-Q23V-A1-030 | PT-Q23V-A1-030F | PT-Q23V-A1-100F |
| PNP亮/暗通 2m电缆 | PT-Q23-A3-010 | PT-Q23-A3-010F | PT-Q23-A3-030 | PT-Q23-A3-030F | PT-Q23-A3-100F |
| PNP亮/暗通 200mm电缆+M8接插件 | PT-Q23S-A3-010 | PT-Q23V-A3-010F | PT-Q23V-A3-030 | PT-Q23V-A3-030 | PT-Q23V-A3-100F |
| 外形尺寸 | 20 X 30 | 20 X 30 | 20 X 30 | 20 X 30 | |
| 工作方式 | 反射板式 | 反射板式 | 对射式 | 对射式 | |
| 检测距离 | 0…3000mm | 0…5000mm | 0…10000mm | 0…15000mm | |

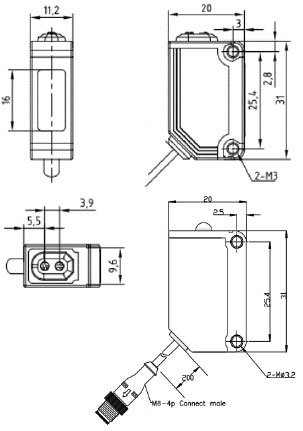

| 尺寸图 |  | ||||
| 外壳材料 | PBT+ABS | PBT+ABS | PBT+ABS | PBT+ABS | |
| 标准检测距离 | 0…3000mm | 0…5000mm | 0…10000mm | 0…15000mm | |
| 最大检测距离 | 0…3000mm | 0…5000mm | 0…10000mm | 0…15000mm | |
| 标准检测物 | 基于R-050的反射板 | 基于R-050的反射板 | - | - | |
| 灵敏度调节 | 电位计，270° | 电位计，270° | 电位计，270° | 电位计，270° | |
| 光斑直径 | φ80 mm (3m) | φ80 mm (3m) | φ400 mm (12m) | φ400 mm (12m) | |
| 光源 | 红色LED（可见光） | 红色LED（可见光） | 红色LED（可见光） | 红外光 810nm（不可见光） | |
| 空载电流 | ≤20mA | ≤20mA | ≤20mA | ≤20mA | |
| 响应时间 | 1ms | 1ms | 1ms | 1ms | |
| 开关频率 | 500Hz | 500Hz | 500Hz | 500Hz | |

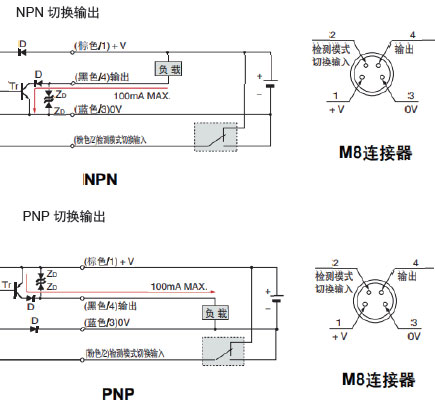

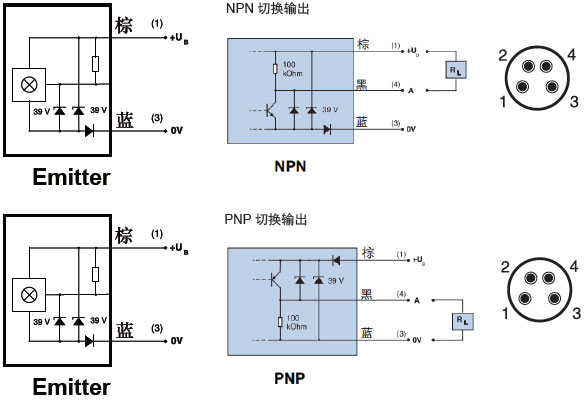

| 接线图 |  |  | |||
| 工作电压 | 10…24VDC(20%) | ||||
| 最大输出电流 | 200 mA | ||||
| 输出压降 | ≤2V | ||||
| 温度范围 | ﹣25℃...+55℃ | ||||
| 通电延时 | < 500 μs | ||||
| 过流短路保护 | 内置 | ||||
| 极性反向保护 | 内置 | ||||
| 防护等级 | IP67 | ||||
| NPN亮/暗通 2m电缆 | PR-Q23-A1-300 | PR-Q23-A1-500 | PL-Q23-E0-010 | PL-Q23-E0-015F | |
| NPN亮/暗通 200mm电缆+M8接插件 | PR-Q23V-A1-300 | PR-Q23-A1-500 | PL-Q23V-E0-010 | PL-Q23V-E0-015F | |
| PNP亮/暗通 2m电缆 | PR-Q23-A3-300 | PR-Q23-A1-500 | PL-Q23-E0-01 | PL-Q23-E0-015F | |
| PNP亮/暗通 200mm电缆+M8接插件 | PR-Q23V-A3-300 | PR-Q23-A1-500 | PL-Q23V-E0-01 | PL-Q23V-E0-015F | |
| 外形尺寸 | 20 X 30 | 20 X 30 | 20 X 30 |
| 工作方式 | 背景抑制式 | 背景抑制式 | 背景抑制式 |
| 检测距离 | 10...100mm | 10...200mm | 20...300mm |

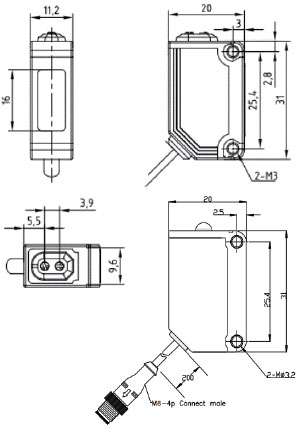

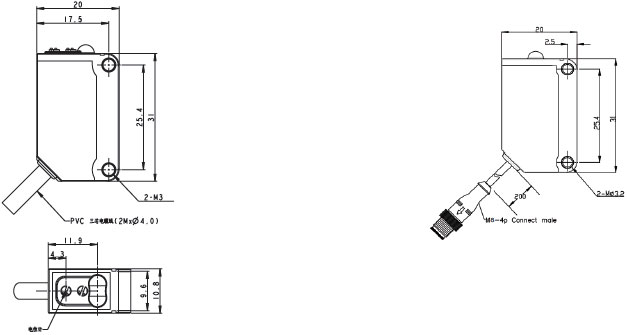

| 尺寸图 |  |  |  |
| 外壳材料 | PBT+ABS | PBT+ABS | PBT+ABS |
| 标准检测距离 | 10...100mm | 10...200mm | 20...300mm |
| 最大检测距离 | 0...150mm | 0...250mm | 0...350mm |
| 灵敏度调节 | 电位计，270° | 电位计，270° | 电位计，270° |
| 光斑直径 | φ5 mm (100 mm) | φ7 mm (200 mm) | φ18mm (300 mm) |
| 光源 | 红色LED | 红色LED | 红色LED |
| 空载电流 | ≤35mA | ≤35mA | ≤35mA |
| 响应时间 | 1ms | 1ms | 1ms |
| 开关频率 | 500Hz | 500Hz | 500Hz |

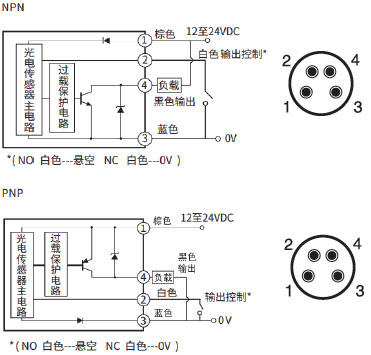

| 接线图 |  |  |  |
| 工作电压 | 10…24VDC(20%) | ||
| 最大输出电流 | 200 mA | ||
| 输出压降 | ≤2V | ||
| 温度范围 | ﹣25℃...+55℃ | ||
| 通电延时 | < 500 μs | ||
| 过流短路保护 | 内置 | ||
| 极性反向保护 | 内置 | ||
| 防护等级 | IP67 | ||
| NPN亮/暗通 2m电缆 | PH-Q23-A1-010 | PH-Q23-A1-020 | PH-Q23-A1-030 |
| NPN亮/暗通 200mm电缆+M8接插件 | PH-Q23V-A1-010 | PH-Q23V-A1-020 | PH-Q23V-A1-030 |
| PNP亮/暗通 2m电缆 | PH-Q23-A3-010 | PH-Q23-A3-020 | PH-Q23-A3-030 |
| PNP亮/暗通 200mm电缆+M8接插件 | PH-Q23V-A3-010 | PH-Q23V-A3-020 | PH-Q23V-A3-030 |
| 外形尺寸 | 20 X 30 | 20 X 30 | 25 X 40 |
| 工作方式 | 透明物检测 | 透明物检测 | 色标传感器 |
| 检测距离 | 50...500mm | 100...2000mm | 6...12mm |

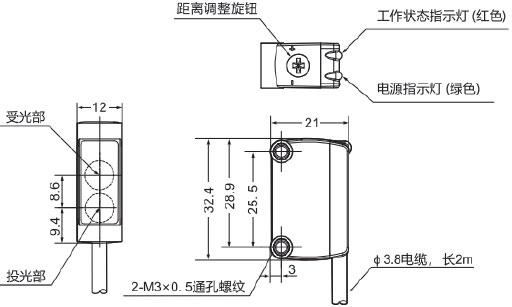

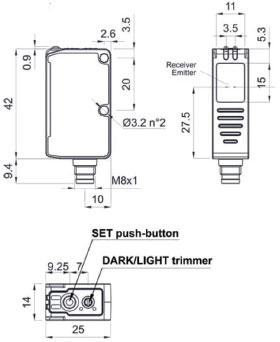

| 尺寸图 |  |  | |
| 外壳材料 | PBT+ABS | PBT+ABS | ABS |
| 标准检测距离 | 50...500mm | 100...2000mm | 9mm±3mm |
| 最大检测距离 | 50...500mm | 100...2000mm | - |
| 灵敏度调节 | 电位计，270° | 电位计，270° | - |
| 光斑直径 | φ20 mm (2m) | φ20 mm (2m) | 3x1mm2 |
| 光源 | 红光870 nm | 红光870 nm | 蓝光(465nm)/绿光(520nm)/红光(630nm) 自动选择 |
| 空载电流 | ≤10mA | ≤10mA | ≤30mA |
| 响应时间 | 1ms | 1ms | 20μs |
| 开关频率 | 500Hz | 500Hz | 25kHz |

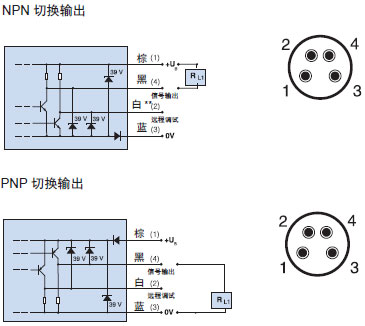

| 接线图 |  |  | |
| 工作电压 | 10…24VDC(20%) | ||
| 最大输出电流 | 200 mA | ||
| 输出压降 | ≤2V | ||
| 温度范围 | ﹣25℃...+55℃ | ||
| 通电延时 | < 500 μs | ||
| 过流短路保护 | 内置 | ||
| 极性反向保护 | 内置 | ||
| 防护等级 | IP67 | ||
| NPN亮/暗通 2m电缆 | PR-Q23-A1-050F-TP | PR-Q23-A1-200F-TP | ST-Q24S-L1-001 |
| NPN亮/暗通 200mm电缆+M8接插件 | PR-Q23V-A1-050F-TP | PR-Q23V-A1-200F-TP | - |
| PNP亮/暗通 2m电缆 | PR-Q23-A3-050F-TP | PR-Q23-A3-200F-TP | ST-Q24S-L3-001 |
| PNP亮/暗通 200mm电缆+M8接插件 | PR-Q23V-A3-050F-TP | PR-Q23V-A3-200F-TP | - |
