| 外形尺寸 | M12 | M12 | M12 |
| 工作方式 | 漫反射式 | 漫反射式 | 漫反射式 |
| 检测距离 | 100mm | 200mm | 250mm |

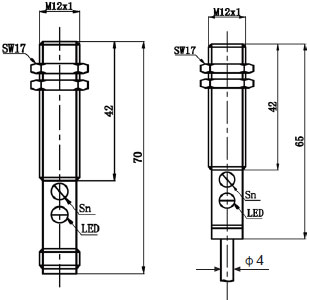

| 尺寸图 |  |  |  |
| 外壳材料 | 金属(M) | 金属(M) | 金属(M) |
| 标准检测距离 | 1mm…100mm | 1mm…200mm | 1mm…250mm |
| 最大检测距离 | 1mm…100mm | 1mm…200mm | 1mm…250mm |
| 标准检测物 | 基于DIN5033白色 | 基于DIN5033白色 | 基于DIN5033白色 |
| 灵敏度调节 | 固定 | 固定 | 电位计，270° |
| 光源 | 可见红光 | 可见红光 | 可见红光 |
| 波长 | 660nm | 660nm | 880nm |
| 光斑直径 | Φ4mm（100mm） | Φ10mm（200mm） | Φ28mm（250mm） |
| 空载电流 | ≤20mA | ≤20mA | ≤20mA |
| 响应时间 | 2.5ms | 2.5ms | 2.5ms |
| 开关频率 | 200Hz | 200Hz | 200Hz |

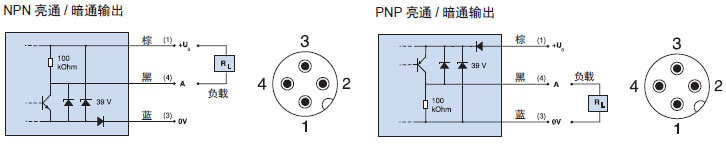

| 接线图 |  | ||
| 工作电压 | 10…30VDC(±5Vpp) | ||
| 最大输出电流 | 200mA | ||
| 输出压降 | ≤3V | ||
| 温度范围 | ﹣25℃...+55℃ | ||
| 通电延时 | < 500μs | ||
| 过流短路保护 | 内置 | ||
| 极性反向保护 | 内置 | ||
| 防护等级 | IP67 | ||
| NPN（亮通）/电缆 | PT-M12-L1-010 | PT-M12-L1-020 | PT-M12-L1-025 |
| NPN（暗通）/电缆 | PT-M12-D1-010 | PT-M12-D1-020 | PT-M12-D1-025 |
| NPN（亮通）/M12连接器 | PT-M12S-L1-010 | PT-M12S-L1-020 | PT-M12S-L1-025 |
| NPN（暗通）/M12连接器 | PT-M12S-D1-010 | PT-M12S-D1-020 | PT-M12S-D1-025 |
| PNP（亮通）/电缆 | PT-M12-L3-010 | PT-M12-L3-020 | PT-M12-L3-025 |
| PNP（暗通）/电缆 | PT-M12-D3-010 | PT-M12-D3-020 | PT-M12-D3-025 |
| PNP（亮通）/M12连接器 | PT-M12S-L3-010 | PT-M12S-L3-020 | PT-M12S-L3-025 |
| PNP（暗通）/M12连接器 | PT-M12S-D3-010 | PT-M12S-D3-020 | PT-M12S-D3-025 |
| 外形尺寸 | M12 | M12 | M12 |
| 工作方式 | 反射板式 | 对射式 | 对射式 |
| 检测距离 | 0…1500mm | 0…5000mm | 0…6000mm |

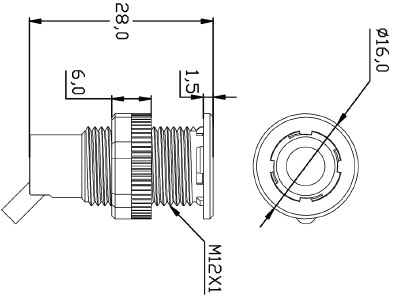

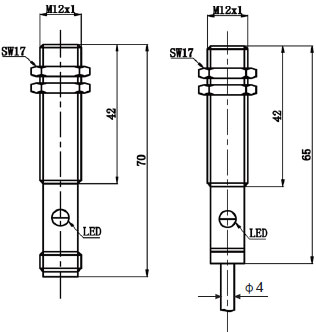

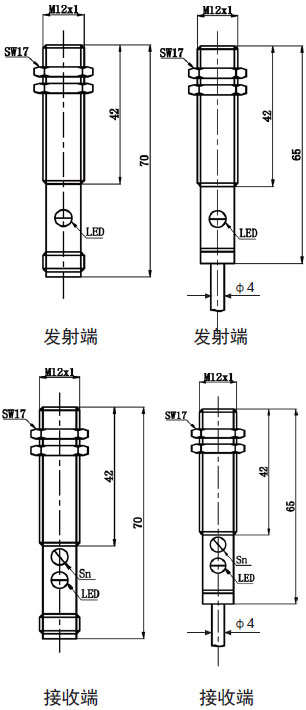

| 尺寸图 |  |  |  |
| 外壳材料 | 金属(M) | 金属(M) | 塑料 |
| 标准检测距离 | 0…1500mm | 0…5000mm | 0…6000mm |
| 最大检测距离 | 0…1500mm | 0…5000mm | 0…6000mm |
| 标准检测物 | – | – | - |
| 灵敏度调节 | 电位计，270° | 电位计，270° | - |
| 光源 | 可见红光 | 可见红光 | 可见红光 |
| 波长 | 660nm | 660nm | 850nm |
| 光斑直径 | Φ160mm（1.5m） | Φ220mm（5m） | - |
| 空载电流 | ≤20mA | ≤20mA | ≤35mA |
| 响应时间 | 2.5ms | ＜1ms | - |
| 开关频率 | 200Hz | 500Hz | - |

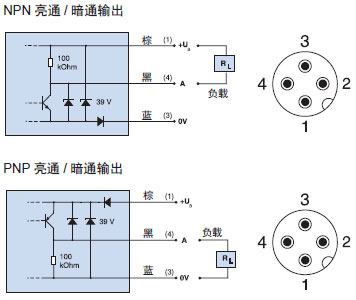

| 接线图 |  |  | |
| 工作电压 | 10…30VDC(±5Vpp) | ||
| 最大输出电流 | 200mA | ||
| 输出压降 | ≤3V | ||
| 温度范围 | ﹣25℃...+55℃ | ||
| 通电延时 | < 500μs | ||
| 过流短路保护 | 内置 | ||
| 极性反向保护 | 内置 | ||
| 防护等级 | IP67 | ||
| NPN（亮通）/电缆 | PR-M12-L1-150 | - | PL-M12-E0-006-EV/PL-M12-L1-006-EV |
| NPN（暗通）/电缆 | PR-M12-D1-150 | - | PL-M12-E0-006-EV/PL-M12-D1-006-EV |
| NPN (亮通+暗通)/电缆 | - | PL-M12-E0-005/PL-M12-A1-005 | - |
| NPN（亮通）/M12连接器 | PR-M12S-L1-150 | - | - |
| NPN（暗通）/M12连接器 | PR-M12S-D1-150 | - | - |
| NPN (亮通+暗通)/连接器 M12 | - | PL-M12S-E0-005/PL-M12S-A1-005 | - |
| PNP（亮通）/电缆 | PR-M12-L3-150 | - | PL-M12-E0-006-EV/PL-M12-L3-006-EV |
| PNP（暗通）/电缆 | PR-M12-D3-150 | - | PL-M12-E0-006-EV/PL-M12-D3-006-EV |
| PNP (亮通+暗通)/电缆 | - | PL-M12-E0-005/PL-M12-A3-005 | - |
| PNP（亮通）/M12连接器 | PR-M12S-L3-150 | - | - |
| PNP（暗通）/M12连接器 | PR-M12S-D3-150 | - | - |
| PNP (亮通+暗通)/连接器 M12 | - | PL-M12S-E0-005/PL-M12S-A3-005 | - |
