| 外形尺寸 | M18 | M18 | M18 |
| 工作方式 | 反射板式 | 对射式 | 对射式(红外光) |
| 检测距离 | 60…6000mm | 0…10000mm | 0…1000mm |

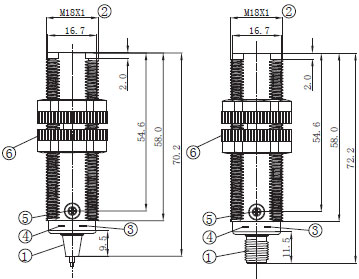

| 尺寸图 |  |
| 外壳材料 | 金属 | 金属 | 金属 |
| 标准检测距离 | 60…6000mm | 0…10000mm | 0…10000mm |
| 最大检测距离 | 60…7000mm | 0…15000mm | 0…15000mm |
| 标准检测物 | – | – | – |
| 灵敏度调节 | 电位计，270° | 电位计，270° | 电位计，270° |
| 光源 | 可见红光 | 可见红光 | 红外光 |
| 光斑直径 | Φ170mm（7m） | Φ250mm（10m） | Φ400mm（10m） |
| 功耗 | ≤30mA | ≤30mA | ≤30mA |
| 响应时间 | <1000μs | <1000μs | <1000μs |
| 开关频率 | 500Hz | 500Hz | 500Hz |

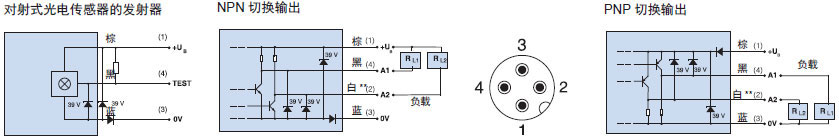

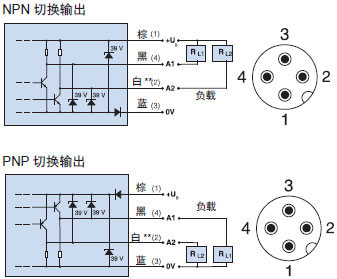

| 接线图 |  |  |
| 工作电压 | 10…30VDC(±5 Vpp) |
| 最大输出电流 | 100mA |
| 输出压降 | ≤3V |
| 温度范围 | ﹣25℃...+55℃ |
| 通电延时 | <500μs |
| 过流短路保护 | 内置 |
| 极性反向保护 | 内置 |
| 防护等级 | IP67 |
| NPN(亮通+暗通)/电缆 | PR-H18-A1-600 | PL-H18-E0-010 / PL-H18-A1-010 | PL-H18-E0-010F / PL-H18-A1-010F |
| NPN(亮通+暗通)/M12连接器 | PR-H18S-A1-600 | PL-H18S-E0-010 / PL-H18S-A1-010 | PL-H18S-E0-010F / PL-H18S-A1-010F |
| PNP(亮通+暗通)/电缆 | PR-H18-A3-600 | PL-H18-E0-010 / PL-H18-A3-010 | PL-H18-E0-010F / PL-H18-A3-010F |
| PNP(亮通+暗通)/M12连接器 | PR-H18S-A3-600 | PL-H18S-E0-010 / PL-H18S-A3-010 | PL-H18S-E0-010F / PL-H18S-A3-010F |
|
| 外形尺寸 | M18 | M18 | M18 |
| 工作方式 | 对射式 | 激光对射式 | 背景抑制式 |
| 检测距离 | 0…20000mm | 0…60000mm | 5…100mm |
| 尺寸图 |  |
| 外壳材料 | 金属 | 金属 | 金属 |
| 标准检测距离 | 0…20000mm | 0…60000mm | 5…100mm |
| 最大检测距离 | 0…21000mm | 0…60000mm | 5…110mm |
| 标准检测物 | – | – | 基于DIN5033白色 |
| 灵敏度调节 | – | – | teach-in push-button |
| 光源 | 红外光 | 红激光 | 可见红光 |
| 光斑直径 | Φ500mm（15m） | φ2.5mm(5m),φ5mm(10m),φ10mm(over 20m) | Φ8mm（100mm） |
| 功耗 | ≤35mA | ≤35mA | ≤30mA |
| 响应时间 | <2ms | <333μs | <1ms |
| 开关频率 | 250Hz | 1.5kHz | 500Hz |

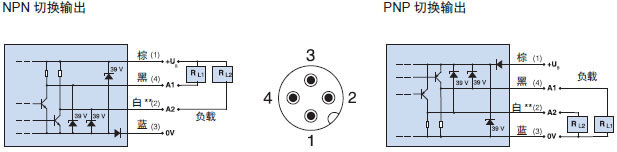

| 接线图 |  |  |
| 工作电压 | 10…30VDC(±5 Vpp) |
| 最大输出电流 | 100 mA |
| 输出压降 | ≤3V |
| 温度范围 | ﹣25℃...+55℃ |
| 通电延时 | < 500μs |
| 过流短路保护 | 内置 |
| 极性反向保护 | 内置 |
| 防护等级 | IP67 |
| NPN(亮通+暗通)/电缆 | PL-H18-E0-020F / PL-H18-A1-020F | ZL-H18-E0-060 / ZL-H18-A1-060 | PH-H18-A1-010 |
| NPN(亮通+暗通)/M12连接器 | PL-H18S-E0-020F / PL-H18S-A1-020F | ZL-H18S-E0-060 / ZL-H18S-A1-060 | PH-H18S-A1-010 |
| PNP(亮通+暗通)/电缆 | PL-H18-E0-020F / PL-H18-A3-020F | ZL-H18-E0-060 / ZL-H18-A3-060 | PH-H18-A3-010 |
| PNP(亮通+暗通)/M12连接器 | PL-H18S-E0-020F / PL-H18S-A3-020F | ZL-H18S-E0-060 / ZL-H18S-A3-060 | PH-H18S-A3-010
|
