| 外形尺寸 | 5 X 5 | 8 X 8 | 8 X 8 | |
| 检测距离 mm | 1.5 | 2 | 2 | |
| 尺寸图 |  |  |  | |
| 外壳材料 | 镀铬铜 | 镀铬铜 | 镀铬铜 | |
| 连接形式 | PVC电缆 | PVC电缆 | 连接器 M8 | |
| 防护等级 | IP67 | IP67 | IP67 | |
| 安装形式 | 齐平 | 齐平 | 齐平 | |
| 开关频率 | 3000Hz | 3000Hz | 3000Hz | |
| 接线图 | 图1 | 图1 | 图1 | |
| 工作电压(允许脉动范围) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | 10…30VDC(≤20%) | |
| 环境温度 | ﹣25℃...+70℃ | ﹣25℃...+70℃ | ﹣25℃...+70℃ | |
| 电压降 | ≤2.0V | ≤2.0V | ≤2.0V | |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | |
| 空载电流 | ≤10mA | ≤10mA | ≤10mA | |
| LED指示灯 | 内置 | 内置 | 内置 | |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | |
| 短接保护 | 内置 | 内置 | 内置 | |
| 极性反向保护 | 内置 | 内置 | 内置 | |
| 通电行延时 | 内置 | 内置 | 内置 | |
| NPN,N.O. | BD1.5-S1-Q5 | BD2-S1-Q8 | BD2-S1-Q8S8 | |
| NPN,N.C. | BD1.5-S2-Q5 | BD2-S2-Q8 | BD2-S2-Q8S8 | |
| PNP,N.O. | BD1.5-S3-Q5 | BD2-S3-Q8 | BD2-S3-Q8S8 | |
| PNP,N.C. | BD1.5-S4-Q5 | BD2-S4-Q8 | BD2-S4-Q8S8 | |
| 外形尺寸 | 17 X 17 | 17 X 17 | 17 X 17 | 17 X 17 |
| 检测距离 mm | 5 | 8 | 5 | 8 |
| 尺寸图 |  |  |  |  |
| 安装形式 | 齐平 | 非齐平 | 齐平 | 非齐平 |
| 供电电压 | 10…30VDC | 10…30VDC | 10…30VDC | 10…30VDC |
| 开关频率 | 800Hz | 800Hz | 800Hz | 800Hz |
| 电源纹波值 | <20%峰-峰值 | <20%峰-峰值 | <20%峰-峰值 | <20%峰-峰值 |
| 输出电流 | 150mA,max, | 150mA,max, | 150mA,max, | 150mA,max, |
| 电流消耗 | <10mA | <10mA | <10mA | <10mA |
| 残余电压 | <0.1V | <0.1V | <0.1V | <0.1V |
| 泄露电流 | <0.8mA | <0.8mA | <0.8mA | <0.8mA |
| 回迟 | 小于感应距离的10% | 小于感应距离的10% | 小于感应距离的10% | 小于感应距离的10% |
| 热漂移 | <10u m/℃ | <10u m/℃ | <10u m/℃ | <10u m/℃ |
| 电压漂移 | <10u m/V | <10u m/V | <10u m/V | <10u m/V |
| 电路保护 | 短路和极性反向 | 短路和极性反向 | 短路和极性反向 | 短路和极性反向 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 |
| 引线 | 3线-2m | 3线-2m | 3线-2m | 3线-2m |
| 连接形式 | PUR电缆 | PUR电缆 | PUR电缆 | PUR电缆 |
| 环境温度 | ﹣20℃...+70℃ | ﹣20℃...+70℃ | ﹣20℃...+70℃ | ﹣20℃...+70℃ |
| 认证 | CE | CE | CE | CE |
| NPN,N.O. | BD5-S1-Q17 | ND8-S1-Q17 | BD5-S1-Q35 | ND8-S1-Q35 |
| PNP,N.O. | BD5-S3-Q17 | ND8-S3-Q17 | BD5-S3-Q35 | ND8-S3-Q35 |
| 外形尺寸 | 25 X 25 | 25 X 25 | 25 X 25 | 25 X 25 |
| 检测距离 mm | 10 | 15 | 10 | 15 |

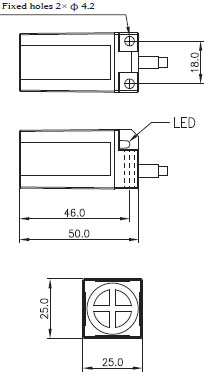

| 尺寸图 |  |  |  |  |
| 安装形式 | 齐平 | 非齐平 | 齐平 | 非齐平 |
| 供电电压 | 10…30VDC | 10…30VDC | 20…265VAC/10…320VDC | 20…265VAC/10…320VDC |
| 开关频率 | 500Hz | 500Hz | 20Hz | 20Hz |
| 电源纹波值 | <20%峰-峰值 | <20%峰-峰值 | <20%峰-峰值 | <20%峰-峰值 |
| 输出电流 | 150mA,max, | 150mA,max, | 200mA,max, | 200mA,max, |
| 电流消耗 | <10mA | <10mA | <2mA | <2mA |
| 残余电压 | <0.1V | <0.1V | – | – |
| 泄露电流 | <0.8mA | <0.8mA | <4.0mA | <4.0mA |
| 回迟 | 小于感应距离的10% | 小于感应距离的10% | 小于感应距离的10% | 小于感应距离的10% |
| 热漂移 | <10u m/℃ | <10u m/℃ | <10u m/℃ | <10u m/℃ |
| 电压漂移 | <10u m/V | <10u m/V | <10u m/V | <10u m/V |
| 电路保护 | 短路和极性反向 | 短路和极性反向 | 浪涌电压保护 | 浪涌电压保护 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 |
| 引线 | 3线-2m | 3线-2m | 2线-2m | 2线-2m |
| 连接形式 | PUR电缆 | PUR电缆 | PUR电缆 | PUR电缆 |
| 环境温度 | ﹣20℃...+70℃ | ﹣20℃...+70℃ | ﹣20℃...+70℃ | ﹣20℃...+70℃ |
| 认证 | CE | CE | CE | CE |
| NPN,N.O. | BD10-S1-Q25 | ND15-S1-Q25 | - | - |
| PNP,N.O. | BD10-S3-Q25 | ND15-S3-Q25 | - | - |
| AC/DC 2线 N.O. | - | - | BD10-S7-Q25 | ND15-S7-Q25 |
| AC/DC 2线 N.c. | - | - | BD10-S8-Q25 | ND15-S8-Q25 |
| 外形尺寸 | 40 X 40 | 40 X 40 | 40 X 40 | 80 X 100 |
| 检测距离 mm | 20 | 30 | 40 | 65 |

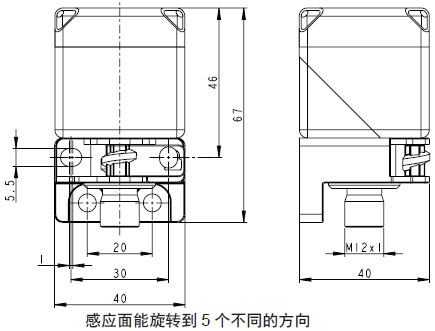

| 尺寸图 |  |  | ||
| 外壳材料 | PAGF | PAGF | PAGF | PBTP |
| 连接形式 | 连接器 M12 | 连接器 M12 | 连接器 M12 | 连接器 M12 |
| 防护等级 | IP67 | IP67 | IP67 | IP67 |
| 安装形式 | 齐平 | 非齐平 | 非齐平 | 非齐平 |
| 开关频率 | 100Hz | 100Hz | 100Hz | 300Hz |
| 接线图 | 图6 | 图6 | 图6 | 图2 |
| 工作电压(允许脉动范围) | 12…30VDC | 12…30VDC | 12…30VDC | 10…65VDC |
| 环境温度 | ﹣25℃...+85℃ | ﹣25℃...+85℃ | ﹣25℃...+85℃ | ﹣25℃...+85℃ |
| 电压降 | ≤2.5V | ≤2.5V | ≤2.5V | ≤2.5V |
| 输出电流 | ≤200mA | ≤200mA | ≤200mA | ≤300mA |
| 空载电流 | ≤30mA | ≤30mA | ≤30mA | ≤20mA |
| LED指示灯 | 内置 | 内置 | 内置 | 内置 |
| 温度漂移%Sr | ≤10% | ≤10% | ≤10% | ≤10% |
| 回滞%Sr | 1...15%(10%typ) | 1...15%(10%typ) | 1...15%(10%typ) | 1…20%(10%typ) |
| 重复精度 | ≤5%Sr | ≤5%Sr | ≤5%Sr | ≤5%Sr |
| 认证 | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS | CE,UL,RoHS |
| 短接保护 | 内置 | 内置 | 内置 | 内置 |
| 极性反向保护 | 内置 | 内置 | 内置 | 内置 |
| 通电行延时 | 内置 | 内置 | 内置 | 内置 |
| NPN,N.O.+N.C. | BD20-SB-Q44S | ND30-SB-Q44S | ND40-SB-Q44S | ND65-SB-Q80S |
| PNP,N.O.+N.C. | BD20-SA-Q44S | ND30-SA-Q44S | ND40-SA-Q44S | ND65-SA-Q80S |
