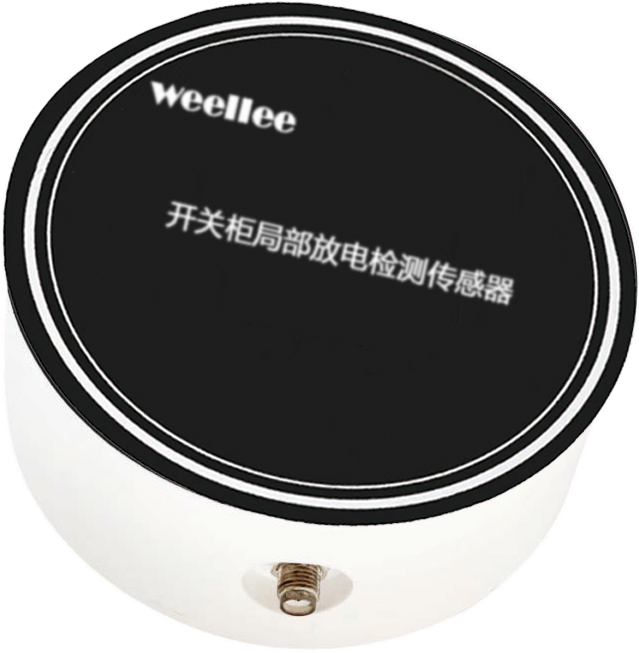

超高频传感器用于接收柜体内部由局部放电所激发的超高频电磁波信号。其适于开关柜出厂前集成安装或对已投用的高压开关柜进行停电安装。传感器可直接依靠磁吸安装在开关柜电缆室内壁上，安装过程简单快捷。
技术参数
| 信号频带 | 300MHz ~ 1.5GHz（UHF） | ||||
| 等效高度 | 10.5mm | ||||
| 接头类型 | sma | ||||
| 固定方式 | 磁力吸附 | ||||
| 产品尺寸 | 直径95mm，厚度40mm | ||||
监测装置通过同轴电缆接收超高频传感器采集的局部放电信号。并对该信号滤波、检波、脉冲提取、数字滤波、局部放电特征量计算等数字化处理，并进行局部放电判断、数据存储、数据上送等功能。采用嵌入式高速处理器、CPLD和射频芯片，可高速采集局部放电信号和信号处理。局部放电采集器与主机采用多种通信方式，分别有无线传输、RS485传输和网线传输。
技术参数
| 滤波范围 | 300MHz ~ 1.5GHz（UHF） | ||||
| 监测灵敏度 | ≤10pc | ||||
| 匹配阻抗 | 50Ω | ||||
| 接头类型 | sma | ||||
| 通讯方式 | 以太网、无线、RS485 | ||||
| 通讯协议 | Modbus RTU | ||||
| 监测通道数 | 1个 | ||||
| 电源 | 12VDC | ||||
| 固定方式 | 导轨 | ||||
