高压开关柜上普遍配置高压带电指示闭锁装置，用于指示ABC三相是否带电，一旦带电输出闭锁信号，使高压柜门因闭锁而无法打开。WE-800MCF四合一脉冲局部放电在线监测装置是利用取样电容从母线引入信号，通过监测该电压大小判断相应母线是否带电。当发生局部放电时，在发生局部放电附近母线会产生高频脉冲电压信号，高压取样电容器虽然容量很小，对于工频信号阻抗很大，而对于高频脉冲局部放电信号阻抗要小得多，辅以适当信号处理电路，就能粗略定量反映母线局放水平。

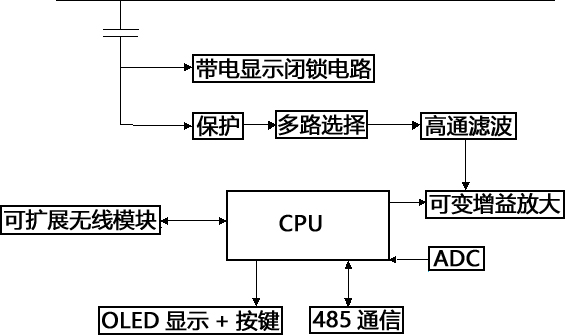

工作原理
| 1.带电闭锁功能 | |||||
| 装置带电，三相高压均失电，三相带电指示灯均灭，闭锁触点闭合； |  | ||||
| 装置带电，任一相高压带电，带电相指示灯亮，闭锁触点断开； | |||||
| 装置失电，任一相高压带电，带电相指示灯亮，闭锁触点断开； | |||||
| 装置失电，三相高压均失电，指示灯全灭，闭锁触点断开； | |||||
| 装置带电，按K1，无论三相高压是否带电。 | |||||
| 2.高频局部放电功能 | |||||

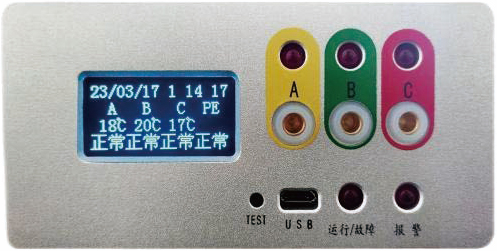

| LED第一行最右侧数字是本机设备地址，用于485总线与上位机通信设别。第二行定时切换分别显示局部放电概率强度，平均强度，放电频度概率强度是去除10%最大脉冲强度后的剩余最大脉冲强度；平均强度是超过噪声电平所有脉冲强度的平均值。 |  | ||||
