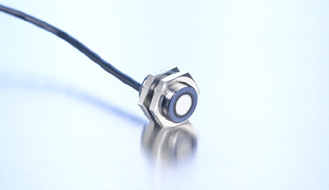

主要特点：
●3 个控制输入，可根据被测材料进行外部灵敏度选择、触发和自学习
●可选择自学习，例如对覆水沾合在一起的太阳能硅片
●M12和M18安装螺纹可选，有顶端感应头成90°角度型号可选
●可选NPN或PNP两种开关量输出

功能原理

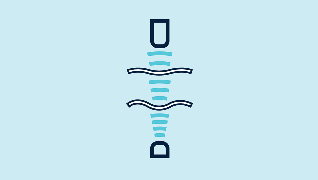

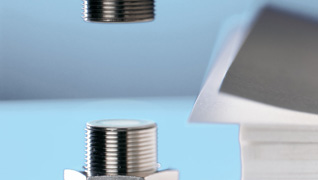

一个高频的超声波发射器从薄片下方发射超声波波束。声波使薄片振动，而这也会在薄片的另一边产生一束很小的声波，被超声波接收器接收到。当信号透过两层薄片(双张)时会变得很弱，无法到达接收器。dbk+4可以检测缺张，单张和双张。


dbk+4主要适用于:	●纸张印刷机	●装配机	●折页机	●覆膜机	●投包机
	●贴标签	●PCB 制造业	●太阳能电池和硅片制造业

工作范围
dbk+4通过三个控制输入可以预设三种检测范围。标准的检测范围包含了薄片材料单位面积重量从20g/㎡到 1200g/㎡。诸如单位面积重量小于20g/㎡的规则印刷纸之类很薄的材料，可以通过设置到“Thin”上来扫描。也可以通过设置“Thick”来扫描硬纸板制的容器和瓦楞纸板。可以在工作正在进行时改变传感器的检测范围，而不需要对被检测材料进行自学习设置。如果三个控制输入端都未连接，那么dbk+4工作在标准的工作范围内，即便这样也可以检测很多材料。

自学习
在材料不能被三种检测范围中的任意一种扫描时，附加的自学习功能就派上了用场。通过将单张材料放入双张控制器内可以完成材料的自学习。在自学习过程中移动材料的不均匀成分，使其能够被dbk+4检测到。当绿灯亮时，代表着自学习操作的成功完成。现在材料就可以被扫描了。

安装
发射器和接收器之间建议安装间距是40mm(或 20mm 如果是dbk+4/M12/3CDD/M18 E+S 或 dbk+4/M12/3BEE/M18 E+S)。如果需要的话，可以根据实地条件从20到60mm范围之间选择安装间距。由于试运行的问题，可以通过单张自学习或用连接控制参数化软件来完成安装调试过程。

双张检测

安装位置取决于材料的情况

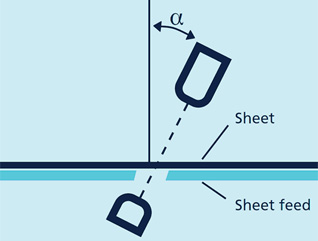

对于纸张和薄膜，双张控制器垂直于材料安装；摇摆运动不会削弱检测功能。至于细瓦楞纸板，薄金属片，晶片或厚塑料薄膜(例如会员卡）的情况，dbk+4以一个偏离垂直方向的倾斜角α ，相对于通过的材料安装。
		对于细瓦楞纸板，建议安装倾斜角α ≥ 35°, 薄金属片或厚塑料膜为 27°，对于晶片安装角度为 11°

自动运行模式

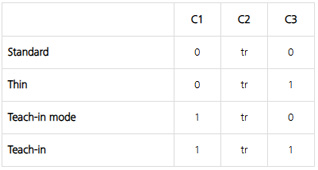

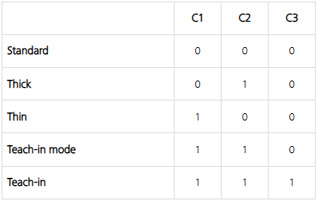

dbk+4一般在自动运行模式下使用。在不间断的工作下，可以改变工作范围以及通过C1到C3的控制输入进行自学习。

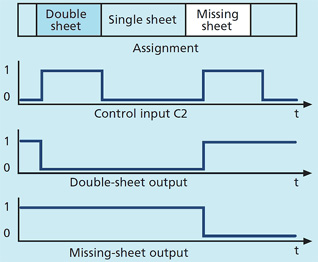

自动运行模式 – 工作范围的选择

触发模式
另一方面，在连续进给的测量应用中就需要用到触发模式，这样一个外部触发信号就可以触发测量。这个功能可以在连接控制软件的帮助下实现参数化。可以选择边沿触发或电平触发。C2控制输入可以承担触发脉冲输入 (tr)的功能。

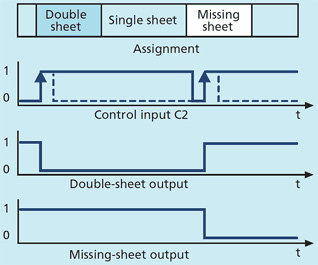

触发模式–工作范围的选择

在不间断的工作下，通过C3控制输入可以改变工作范围。

触发模式 – 边沿控制			触发模式 – 电平控制

通过连接控制提供支持
dbk+4 可以通过连接控制软件实现参数化。为了实现这个目的，dbk+4需要连接到LCA-2连接控制适配器上。通过USB口将LCA-2连接到电脑上，使用连接控制软件。
下列参数可以单独改变以适应适应条件:
●发射器和接收器之间的间隔		●双张信号- 常开/常闭		●单张或缺张信号-常开/常闭
●触发模式开/关		●边沿触发: 下降沿/上升沿		●电平触发: 高电平/低电平触发
●双张检测中接通延迟		●双张检测中断开延迟		●工作范围阀值


四种变体型号

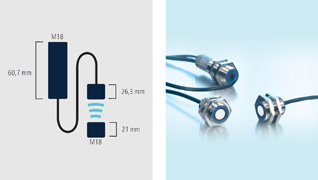

1、dbk+4/3CDD/M18 E+S 或 dbk+4/3BEE/M18 E+S			2、dbk+4/WK/3CDD/M18 E+S 或 dbk+4/WK/3BEE/M18 E+S

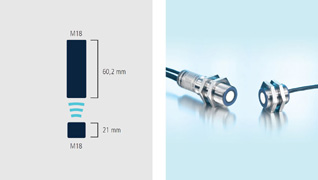

		接收器和求值电路设备封装在一个M18螺纹套管内，只有60.2mm长。发射器封装在一个M18x21mm的螺纹套管内，通过一个2脚的接插件连接到接收器上。			和左边一样，但是这里的接收器前端是直角，后端为的M18螺纹套管。

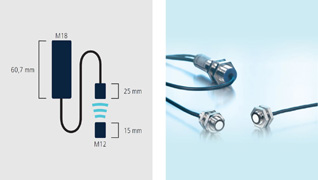

3、dbk+4/M18/3CDD/M18 E+S 或 dbk+4/M18/3BEE/M18 E+S			4、dbk+4/M12/3CDD/M18 E+S 或 dbk+4/M12/3BEE/M18 E+S

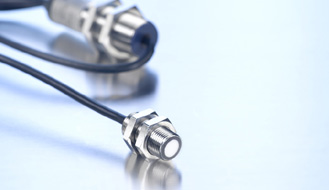

		发射器和接收器都是单独在外的，既不在短M18螺纹套管内，也不在M18螺纹套管内。接收器通过两根屏蔽线与求值电路设备连接。			发射器和接收器都是单独在外的，既不在短M18螺纹套管内，也不在M12螺纹套管内。接收器通过两根屏蔽线与求值电路设备连接。

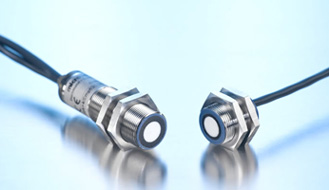

dbk+4/3CDD/M18 E+S		外形尺寸
dbk+4/3BEE/M18 E+S

工作范围	单位面积重量20-2000g/㎡的纸张,合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm的金属薄片，细瓦楞纸版，晶片和PCB电路板等。
设计	圆柱形M18
工作模式	双张控制器
特性	发射器和接收器之间距离可以选择，电缆连接
测量方法	脉冲操作带有振幅估算
换能器频率	400kHz
盲区	在发射器与接收器前方7mm处
工作电压	20-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤50mA
连接类型	2mPUR电缆, 7 x 0.25mm²
输入
描述	PNP：< -U_B+18V: 逻辑 1; > -U_B+13V或控制输入端，开路: l，逻辑：0 ； NPN：< -U_B+6V: 逻辑 1; > -U_B+10V或控制输入端，开路: l，逻辑：0
输入1	控制输入
输入2	控制输入
输入3	控制输入
输出
输出1	双张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或双张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
输出2	缺张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或缺张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
响应时间	触发模式<500µs，自动运行模式为2.5ms
上电延时	PNP：<300ms；npn：<750ms
发射器-接收器间距	20-60mm; 建议: 40mm±3mm
允许的角度偏差	与垂直层面成± 45°
材质	黄铜套管，镀镍的，塑料零件，PBT,PA
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
螺母最大拧紧力矩	15Nm
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
重量	130g
控制装置	控制输入
设定范围	通过控制输入选择工作范围；Teach-in；LCA-2
指示灯	1x双LED；绿灯：单张，红灯：双张，红灯闪烁：缺张
选型和订货数据
开关量输出	订货型号
2 x PNP	dbk+4/3CDD/M18 E+S
2 x NPN	dbk+4/3BEE/M18 E+S

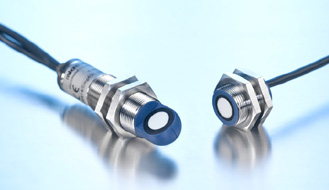

dbk+4/WK/3CDD/M18 E+S		外形尺寸
dbk+4/WK/3BEE/M18 E+S

工作范围	单位面积重量20-2000g/㎡的纸张,合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm的金属薄片，细瓦楞纸版，晶片和PCB电路板等。
设计	圆柱形M18，可径向安装的超声波转换器（顶端90度角弯曲）
工作模式	双张控制器
特性	发射器和接收器之间距离可以选择，弯头 90°，电缆连接
测量方法	脉冲操作带有振幅估算
换能器频率	400kHz
盲区	在发射器与接收器前方7mm处
工作电压	20-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤50mA
连接类型	2mPUR电缆, 7 x 0.25mm²
输入
描述	PNP：< -U_B+18V: 逻辑 1; > -U_B+13V或控制输入端，开路: l，逻辑：0 ； NPN：< -U_B+6V: 逻辑 1; > -U_B+10V或控制输入端，开路: l，逻辑：0
输入1	控制输入
输入2	控制输入
输入3	控制输入
输出
输出1	双张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或双张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
输出2	缺张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或缺张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
响应时间	触发模式<500µs，自动运行模式为2.5ms
上电延时	PNP：<300ms；npn：<750ms
发射器-接收器间距	20-60mm; 建议: 40mm±3mm
允许的角度偏差	与垂直层面成± 45°
材质	黄铜套管，镀镍的，塑料零件，PBT,PA
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
螺母最大拧紧力矩	15Nm
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
重量	130g
控制装置	控制输入
设定范围	通过控制输入选择工作范围；Teach-in；LCA-2
指示灯	1x双LED；绿灯：单张，红灯：双张，红灯闪烁：缺张
选型和订货数据
开关量输出	订货型号
2 x PNP	dbk+4/WK/3CDD/M18 E+S
2 x NPN	dbk+4/WK/3BEE/M18 E+S

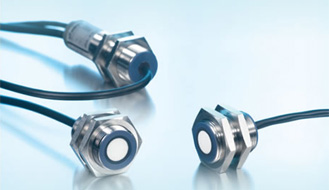

dbk+4/M18/3CDD/M18 E+S		外形尺寸
dbk+4/M18/3BEE/M18 E+S

工作范围	单位面积重量20-2000g/㎡的纸张,合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm的金属薄片，细瓦楞纸版，晶片和PCB电路板等。
设计	圆柱形M18，接收器换能器与运算单元分开
工作模式	双张控制器
特性	发射器和接收器之间距离可以选择，电缆连接
测量方法	脉冲操作带有振幅估算
换能器频率	400kHz
盲区	在发射器与接收器前方7mm处
工作电压	20-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤50mA
连接类型	2mPUR电缆, 7 x 0.25mm²
输入
描述	PNP：< -U_B+18V: 逻辑 1; > -U_B+13V或控制输入端，开路: l，逻辑：0 ； NPN：< -U_B+6V: 逻辑 1; > -U_B+10V或控制输入端，开路: l，逻辑：0
输入1	控制输入
输入2	控制输入
输入3	控制输入
输出
输出1	双张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或双张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
输出2	缺张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或缺张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
响应时间	触发模式<500µs，自动运行模式为2.5ms
上电延时	PNP：<300ms；npn：<750ms
发射器-接收器间距	20-60mm; 建议: 40mm±3mm
允许的角度偏差	与垂直层面成± 45°
材质	黄铜套管，镀镍的，塑料零件，PBT,PA
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
螺母最大拧紧力矩	15Nm
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
重量	165g
控制装置	控制输入
设定范围	通过控制输入选择工作范围；Teach-in；LCA-2
指示灯	1x双LED；绿灯：单张，红灯：双张，红灯闪烁：缺张
选型和订货数据
开关量输出	订货型号
2 x PNP	dbk+4/M18/3CDD/M18 E+S
2 x NPN	dbk+4/M18/3BEE/M18 E+S

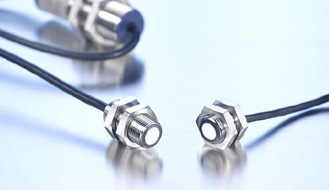

dbk+4/M12/3CDD/M18 E+S		外形尺寸
dbk+4/M12/3BEE/M18 E+S

工作范围	单位面积重量20-600g/㎡的纸张,合金层压板和厚达0.2mm的薄膜，自动粘附膜等。
设计	圆柱形M12，接收器换能器与运算单元分开
工作模式	双张控制器
特性	发射器和接收器之间距离可以选择，电缆连接
测量方法	脉冲操作带有振幅估算
换能器频率	500kHz
盲区	在发射器与接收器前方5mm处
工作电压	20-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤50mA
连接类型	2mPUR电缆, 7 x 0.25mm²
输入
描述	PNP：< -U_B+18V: 逻辑 1; > -U_B+13V或控制输入端，开路: l，逻辑：0 ； NPN：< -U_B+6V: 逻辑 1; > -U_B+10V或控制输入端，开路: l，逻辑：0
输入1	控制输入
输入2	控制输入
输入3	控制输入
输出
输出1	双张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或双张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
输出2	缺张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或缺张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
响应时间	触发模式<500µs，自动运行模式为2.5ms
上电延时	PNP：<300ms；npn：<750ms
发射器-接收器间距	20-40mm; 建议: 20mm±2mm
允许的角度偏差	与垂直层面成± 45°
材质	黄铜套管，镀镍的，塑料零件，PBT,PA
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
螺母最大拧紧力矩	M18：15Nm；M12：3Nm
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
重量	160g
控制装置	控制输入
设定范围	通过控制输入选择工作范围；Teach-in；LCA-2
指示灯	1x双LED；绿灯：单张，红灯：双张，红灯闪烁：缺张
选型和订货数据
开关量输出	订货型号
2 x PNP	dbk+4/M12/3CDD/M18 E+S
2 x NPN	dbk+4/M12/3BEE/M18 E+S

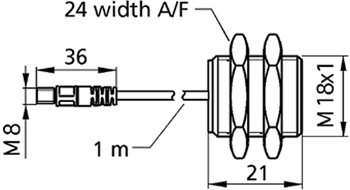

dbk+4/Sender/M18/K1（发射器）		外形尺寸

工作范围	单位面积重量20-2000g/㎡的纸张,合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm的金属薄片，细瓦楞纸版，晶片和PCB电路板等。
设计	圆柱形M18
工作模式	双张控制器发射器
测量方法	脉冲操作带有振幅估算
换能器频率	400kHz
盲区	在发射器与接收器前方7mm处
连接类型	1m PUR电缆，带M8圆形连接器
发射器-接收器间距	20-60mm; 建议: 40mm±3mm
允许的角度偏差	与垂直层面成± 45°
材质	黄铜套管，镀镍的，塑料零件，PBT,PA
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
螺母最大拧紧力矩	15Nm
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
重量	30g
选型和订货数据
订货号	dbk+4/Sender/M18/K1

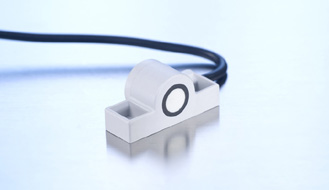

dbk+4/Sender/KU/K1（发射器）

工作范围	单位面积重量20-1200g/㎡的纸张,合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm的金属薄片，细瓦楞纸版，晶片和PCB电路板等。
设计	为适应少数现场安装设计
工作模式	双张控制器发射器
测量方法	脉冲操作带有振幅估算
换能器频率	400kHz
盲区	在发射器与接收器前方7mm处
连接类型	1m PUR电缆，带M8圆形连接器
发射器-接收器间距	40mm±3mm
允许的角度偏差	与垂直层面成± 45°
材质	PBT
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
重量	30g
选型和订货数据
订货号	dbk+4/Sender/KU/K1

dbk+4/Sender/KU/K2（发射器）

工作范围	单位面积重量20-1200g/㎡的纸张,合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm的金属薄片，细瓦楞纸版，晶片和PCB电路板等。
设计	为适应少数现场安装设计，连接电缆也加长了
工作模式	双张控制器发射器
测量方法	脉冲操作带有振幅估算
换能器频率	400kHz
盲区	在发射器与接收器前方7mm处
连接类型	2m PUR电缆，带M8圆形连接器
发射器-接收器间距	40mm±3mm
允许的角度偏差	与垂直层面成± 45°
材质	PBT
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
重量	40g
选型和订货数据
订货号	dbk+4/Sender/KU/K2

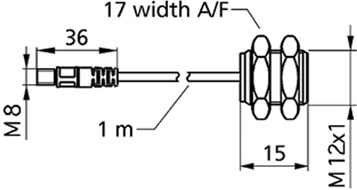

dbk+4/Sender/M12/K1（发射器）		外形尺寸

工作范围	单位面积重量20-600g/㎡的纸张,合金层压板和厚达0.2mm的薄膜，自动粘附膜等。
设计	圆柱形M12
工作模式	双张控制器发射器
测量方法	脉冲操作带有振幅估算
换能器频率	500kHz
盲区	在发射器与接收器前方5mm处
连接类型	1m PUR电缆，带M8圆形连接器
发射器-接收器间距	20-40mm; 建议: 20mm±2mm
允许的角度偏差	与垂直层面成± 45°
材质	黄铜套管，镀镍的，塑料零件，PBT,PA
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
螺母最大拧紧力矩	3Nm
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
重量	20g
选型和订货数据
订货号	dbk+4/Sender/M12/K1

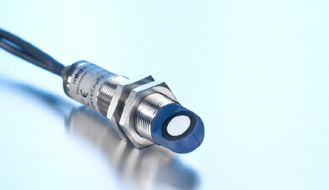

dbk+4/Empf/3CDD/M18	（接收器和运算单元）	外形尺寸
dbk+4/Empf/3BEE/M18

工作范围	单位面积重量20-2000g/㎡的纸张,合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm的金属薄片，细瓦楞纸版，晶片和PCB电路板等。
设计	圆柱形M18
工作模式	双张控制器接收器及运算单元
特性	发射器和接收器之间距离可以选择，电缆连接
测量方法	脉冲操作带有振幅估算
换能器频率	400kHz
盲区	在发射器与接收器前方7mm处
工作电压	20-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤50mA
连接类型	2mPUR电缆, 7 x 0.25mm²
输入
描述	PNP：< -U_B+18V: 逻辑 1; > -U_B+13V或控制输入端，开路: l，逻辑：0 ； NPN：< -U_B+6V: 逻辑 1; > -U_B+10V或控制输入端，开路: l，逻辑：0
输入1	控制输入
输入2	控制输入
输入3	控制输入
输出
输出1	双张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或双张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
输出2	缺张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或缺张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
响应时间	触发模式<500µs，自动运行模式为2.5ms
上电延时	PNP：<300ms；npn：<750ms
发射器-接收器间距	20-60mm; 建议: 40mm±3mm
允许的角度偏差	与垂直层面成± 45°
材质	黄铜套管，镀镍的，塑料零件，PBT,PA
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
螺母最大拧紧力矩	15Nm
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
重量	100g
控制装置	控制输入
设定范围	通过控制输入选择工作范围；Teach-in；LCA-2
指示灯	1x双LED；绿灯：单张，红灯：双张，红灯闪烁：缺张
选型和订货数据
开关量输出	订货型号
2 x PNP	dbk+4/Empf/3CDD/M18
2 x PNP	dbk+4/Empf/3CDD/M18/ K7K2（7米连接电缆）
2 x NPN	dbk+4/Empf/3BEE/M18

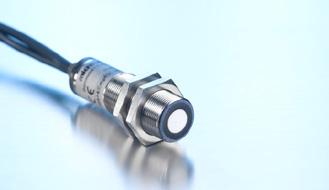

dbk+4/Empf/WK/3CDD/M18	（接收器和运算单元）	外形尺寸
dbk+4/Empf/WK/3BEE/M18

工作范围	单位面积重量20-2000g/㎡的纸张,合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm的金属薄片，细瓦楞纸版，晶片和PCB电路板等。
设计	圆柱形M18，可径向安装的超声波转换器（顶端90度角弯曲）
工作模式	双张控制器接收器及运算单元
特性	发射器和接收器之间距离可以选择，电缆连接
测量方法	脉冲操作带有振幅估算
换能器频率	400kHz
盲区	在发射器与接收器前方7mm处
工作电压	20-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤50mA
连接类型	2mPUR电缆, 7 x 0.25mm²
输入
描述	PNP：< -U_B+18V: 逻辑 1; > -U_B+13V或控制输入端，开路: l，逻辑：0 ； NPN：< -U_B+6V: 逻辑 1; > -U_B+10V或控制输入端，开路: l，逻辑：0
输入1	控制输入
输入2	控制输入
输入3	控制输入
输出
输出1	双张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或双张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
输出2	缺张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或缺张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
响应时间	触发模式<500µs，自动运行模式为2.5ms
上电延时	PNP：<300ms；npn：<750ms
发射器-接收器间距	20-60mm; 建议: 40mm±3mm
允许的角度偏差	与垂直层面成± 45°
材质	黄铜套管，镀镍的，塑料零件，PBT,PA
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
螺母最大拧紧力矩	15Nm
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
重量	100g
控制装置	控制输入
设定范围	通过控制输入选择工作范围；Teach-in；LCA-2
指示灯	1x双LED；绿灯：单张，红灯：双张，红灯闪烁：缺张
选型和订货数据
开关量输出	订货型号
2 x PNP	dbk+4/Empf/WK/3CDD/ M18
2 x NPN	dbk+4/Empf/WK/3BEE/ M18

dbk+4/Empf/M18/3CDD/M18	（接收器和运算单元）	外形尺寸
dbk+4/Empf/M18/3BEE/M18

工作范围	单位面积重量20-2000g/㎡的纸张,合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm的金属薄片，细瓦楞纸版，晶片和PCB电路板等。
设计	圆柱形M18，接收器换能器与运算单元分开
工作模式	双张控制器接收器及运算单元
特性	发射器和接收器之间距离可以选择，电缆连接
测量方法	脉冲操作带有振幅估算
换能器频率	400kHz
盲区	在发射器与接收器前方7mm处
工作电压	20-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤50mA
连接类型	2mPUR电缆, 7 x 0.25mm²
输入
描述	PNP：< -U_B+18V: 逻辑 1; > -U_B+13V或控制输入端，开路: l，逻辑：0 ； NPN：< -U_B+6V: 逻辑 1; > -U_B+10V或控制输入端，开路: l，逻辑：0
输入1	控制输入
输入2	控制输入
输入3	控制输入
输出
输出1	双张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或双张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
输出2	缺张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或缺张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
响应时间	触发模式<500µs，自动运行模式为2.5ms
上电延时	PNP：<300ms；npn：<750ms
发射器-接收器间距	20-60mm; 建议: 40mm±3mm
允许的角度偏差	与垂直层面成± 45°
材质	黄铜套管，镀镍的，塑料零件，PBT,PA
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
螺母最大拧紧力矩	15Nm
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
重量	135g
控制装置	控制输入
设定范围	通过控制输入选择工作范围；Teach-in；LCA-2
指示灯	1x双LED；绿灯：单张，红灯：双张，红灯闪烁：缺张
选型和订货数据
开关量输出	订货型号
2 x PNP	dbk+4/Empf/M18/3CDD/ M18
2 x NPN	dbk+4/Empf/M18/3BEE/ M18

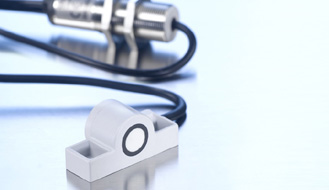

dbk+4/Empf/KU/3CDD/M18	（接收器和运算单元）	外形尺寸

工作范围	单位面积重量20-2000g/㎡的纸张,合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm的金属薄片，细瓦楞纸版，晶片和PCB电路板等。
设计	为适应少数现场安装设计，接收器换能器与运算单元分开
工作模式	双张控制器接收器及运算单元
特性	发射器和接收器之间距离可以选择，电缆连接
测量方法	脉冲操作带有振幅估算
换能器频率	400kHz
盲区	在发射器与接收器前方7mm处
工作电压	20-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤50mA
连接类型	2mPUR电缆, 7 x 0.25mm²
输入
描述	PNP：< -U_B+18V: 逻辑 1; > -U_B+13V或控制输入端，开路: l，逻辑：0 ； NPN：< -U_B+6V: 逻辑 1; > -U_B+10V或控制输入端，开路: l，逻辑：0
输入1	控制输入
输入2	控制输入
输入3	控制输入
输出
输出1	双张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或双张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
输出2	缺张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或缺张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
响应时间	触发模式<500µs，自动运行模式为2.5ms
上电延时	PNP：<300ms；npn：<750ms
发射器-接收器间距	20-60mm; 建议: 40mm±3mm
允许的角度偏差	与垂直层面成± 45°
材质	黄铜套管，镀镍的，塑料零件，PBT,PA
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
螺母最大拧紧力矩	15Nm
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
控制装置	控制输入
设定范围	通过控制输入选择工作范围；Teach-in；LCA-2
指示灯	1x双LED；绿灯：单张，红灯：双张，红灯闪烁：缺张
选型和订货数据
开关量输出	订货型号
2 x PNP	dbk+4/Empf/KU/3CDD/ M18

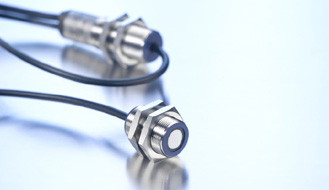

dbk+4/Empf/M12/3CDD/M18	（接收器和运算单元）	外形尺寸
dbk+4/Empf/M1/3BEE/M18

工作范围	单位面积重量20-600g/㎡的纸张,合金层压板和厚达0.4mm的薄膜，自动粘附膜等。
设计	接收器换能器与运算单元分开
工作模式	双张控制器接收器及运算单元
特性	发射器和接收器之间距离可以选择，电缆连接
测量方法	脉冲操作带有振幅估算
换能器频率	500kHz
盲区	在发射器与接收器前方5mm处
工作电压	20-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤50mA
连接类型	2mPUR电缆, 7 x 0.25mm²
输入
描述	PNP：< -U_B+18V: 逻辑 1; > -U_B+13V或控制输入端，开路: l，逻辑：0 ； NPN：< -U_B+6V: 逻辑 1; > -U_B+10V或控制输入端，开路: l，逻辑：0
输入1	控制输入
输入2	控制输入
输入3	控制输入
输出
输出1	双张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或双张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
输出2	缺张pnp输出：I_max = 200mA (U_B-2V)，常开/常闭，可调节，短路保护，或缺张npn输出：I_max = 200mA (-U_B+2V),常开/常闭，可调节，短路保护
响应时间	触发模式<500µs，自动运行模式为2.5ms
上电延时	PNP：<300ms；npn：<750ms
发射器-接收器间距	20-40mm; 建议: 20mm±2mm
允许的角度偏差	与垂直层面成± 45°
材质	黄铜套管，镀镍的，塑料零件，PBT,PA
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
螺母最大拧紧力矩	M18：15Nm；M12：3Nm
防护等级EN 60529	IP65
工作温度	+5°C - +60°C
储存温度	-40°C - +85°C
重量	140g
控制装置	控制输入
设定范围	通过控制输入选择工作范围；Teach-in；LCA-2
指示灯	1x双LED；绿灯：单张，红灯：双张，红灯闪烁：缺张
选型和订货数据
开关量输出	订货型号
2 x PNP	dbk+4/Empf/M12/3CDD/ M18
2 x NPN	dbk+4/Empf/M12/3BEE/ M18

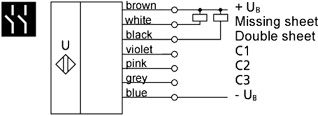

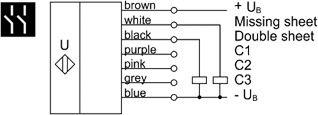

接线图

2 x PNP		2 x NPN

双张控制

dbk+4超声波双张控制器

产品详情

南昌丰硕自动化科技有限公司

联系我们
