主要特点：
●1个PNP开关量
●通过按键或pin2进行自学习
| 产品描述 | |||||
| 由于非接触式检测的特点，该产品适用于很多应用场合，例如，瓶子和塑料薄片的检测。ews有小方型和M18圆柱型两种外壳。ews系列的检测距离从10mm到2500mm。包括两个一样的单元但是功能不同，一个是发射端一个是接收端。这两个单元可以通过控制输入来分辨，能通过pin2和+UB短接激活的是发射端。 | |||||
| 工作原理 | |||||

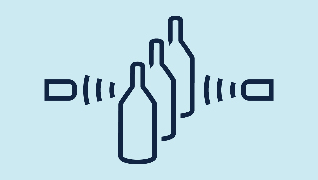

| ews产品中的发射端循环发出声波脉冲被接收端收到。如果有物体挡住了发射端和接收端之间的声波脉冲，接收端会输出开关量信号。 | |||||
 | |||||
| 方形ews-15/CD顶端的自学习按钮可以调节响应时间和接收端的开关量输出方式。有了这个功能，可以设置6.9ms的延时断开。而M18圆柱形的系列可以通过Pin2线来设置响应时间和输出方式。 | |||||

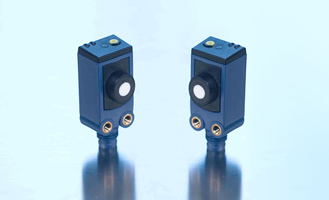

| ews-15/CD Set | 外形尺寸 | ||||
 | 2X  | ||||
| 检测范围 | 50-250mm | ||||
| 外形设计 | 胶体 | ||||
| 测量方法 | 发射器-接收器脉冲模式 | ||||
| 换能器频率 | 380kHz | ||||
| 工作电压 | 20-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤30mA | ||||
| 连接类型 | 4芯M8接插件 | ||||
| 输入 | 控制输入 | ||||
| 输出 | pnp，Imax = 200 mA (UB-2V)，常开/常闭，可调节，短路保护 | ||||
| 开关频率 | 400Hz，带激活滤波器80Hz | ||||
| 响应时间 | 2.3ms，带激活滤波器6.9ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | ABS | ||||
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 防护等级EN 60529 | IP65 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 2 X 12g | ||||
| 控制装置 | 1个按键 | ||||
| 设定范围 | 通过按键进行设定 | ||||
| 指示灯 | LED绿色（发射器和接收器：工作），LED黄色（仅接收器：开关状态） | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 订货型号 | ||||
| 1 x PNP | ews-15/CD Set | ||||

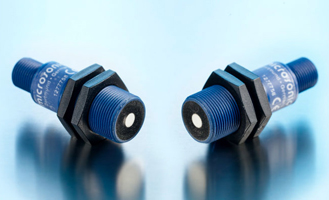

| ews-15/M18/CD Set | 外形尺寸 | ||||
 | 2X  | ||||
| 检测范围 | 10-150mm | ||||
| 外形设计 | 圆柱形M18 | ||||
| 测量方法 | 发射器-接收器脉冲模式 | ||||
| 换能器频率 | 380kHz | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | 当作发射器≤45mA，当作接收器≤25mA | ||||
| 连接类型 | 4芯M12接插件 | ||||
| 输入 | 控制输入，示教输入 | ||||
| 输出 | pnp，Imax = 200 mA (UB-2V)，常开/常闭，可调节，短路保护 | ||||
| 开关频率 | 500Hz，带激活滤波器125Hz | ||||
| 响应时间 | 2ms，带激活滤波器6ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | ABS | ||||
| 螺母最大拧紧力矩 | 1Nm | ||||
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 防护等级EN 60529 | IP65 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 2 X 15g | ||||
| 控制装置 | 控制输入 | ||||
| 设定范围 | 通过pin2进行设定 | ||||
| 指示灯 | LED绿色（发射器和接收器：工作），LED黄色（仅接收器：开关状态） | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 订货型号 | ||||
| 1 x PNP | ews-15/M18/CD Set | ||||

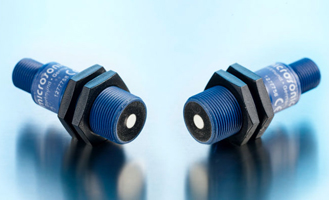

| ews-25/M18/CD Set | 外形尺寸 | ||||
 | 2X  | ||||
| 检测范围 | 10-400mm | ||||
| 外形设计 | 圆柱形M18 | ||||
| 测量方法 | 发射器-接收器脉冲模式 | ||||
| 换能器频率 | 320kHz | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | 当作发射器≤45mA，当作接收器≤25mA | ||||
| 连接类型 | 4芯M12接插件 | ||||
| 输入 | 控制输入，示教输入 | ||||
| 输出 | pnp，Imax = 200 mA (UB-2V)，常开/常闭，可调节，短路保护 | ||||
| 开关频率 | 500Hz，带激活滤波器125Hz | ||||
| 响应时间 | 2ms，带激活滤波器6ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | ABS | ||||
| 螺母最大拧紧力矩 | 1Nm | ||||
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 防护等级EN 60529 | IP65 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 2 X 15g | ||||
| 控制装置 | 控制输入 | ||||
| 设定范围 | 通过pin2进行设定 | ||||
| 指示灯 | LED绿色（发射器和接收器：工作），LED黄色（仅接收器：开关状态） | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 订货型号 | ||||
| 1 x PNP | ews-25/M18/CD Set | ||||

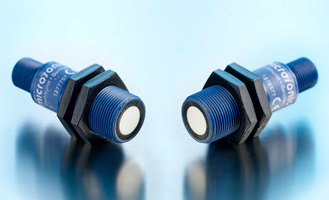

| ews-100/M18/CD Set | 外形尺寸 | ||||
 | 2X | ||||
| 检测范围 | 100-2500mm | ||||
| 外形设计 | 圆柱形M18 | ||||
| 测量方法 | 发射器-接收器脉冲模式 | ||||
| 换能器频率 | 200kHz | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | 当作发射器≤45mA，当作接收器≤25mA | ||||
| 连接类型 | 4芯M12接插件 | ||||
| 输入 | 控制输入，示教输入 | ||||
| 输出 | pnp，Imax = 200 mA (UB-2V)，常开/常闭，可调节，短路保护 | ||||
| 开关频率 | 200Hz，带激活滤波器50Hz | ||||
| 响应时间 | 5ms，带激活滤波器15ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | ABS | ||||
| 螺母最大拧紧力矩 | 1Nm | ||||
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 防护等级EN 60529 | IP65 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 2 X 15g | ||||
| 控制装置 | 控制输入 | ||||
| 设定范围 | 通过pin2进行设定 | ||||
| 指示灯 | LED绿色（发射器和接收器：工作），LED黄色（仅接收器：开关状态） | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 订货型号 | ||||
| 1 x PNP | ews-100/M18/CD Set | ||||
| 接线图 | |||||
|
| ||||
| 1 x PNP（方形，4芯M8接插件） | 1 x PNP（M18圆柱形，4芯M12接插件） | ||||
