环形电感式接近传感器---静态检测-常规系列-南昌丰硕自动化科技有限公司-南昌丰硕自动化科技有限公司

主要特点：
●内径有：环形内孔直径：3、4、5、6、8、9、10、12、14、15、16、17、21、22和25mm
●外壳材质：PBT
●环形内圈材质：PA
●最小检测物直径：1 --- 7.5mm

常规系列环形直流电感式接近开关静态检测，灵敏度可调
内孔直径 mm	3		4
尺寸图
技术参数
检测距离 mm	20
最小检测物	D=1mm；L=2mm		D=2mm；L=2mm
被检测物最短间隔时间	0.2ms
安装方式	非齐平
工作电压	10...30VDC
允许脉动电压	<10%
空载电流	<10mA
最大负载电流	200mA
漏电流	<0.01mA
电压降	<1.5V at 200mA
开关频率	2000HZ
脉冲阻抗	1000V
开关迟滞	15%(Sr)
重复精度	< ±2%(Sr)
工作温度	-25°C...+70°C
温度漂移	< ±10%(Sr)
电流过载保护	220mA
短路保护	YES
反极性保护	YES
EMC	RFI>3V/m,EFT>1KV,ESD>4KV(contact)
振动冲击	IEC 60947-5-2,Part 7.4.1/Part 7.4.2
LED显示	YES
外壳材质	PBT
环形内圈材质	PA
连接方式	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器
防护等级	IP 67
选型
DC 3线 NPN 常开	D20-R3F2-N1-C2M-S1	D20-R3F2-N1-CM12-S1	D20-R4F2-N1-C2M-S1	D20-R4F2-N1-CM12-S1
DC 3线 NPN 常闭	D20-R3F2-N2-C2M-S1	D20-R3F2-N2-CM12-S1	D20-R4F2-N2-C2M-S1	D20-R4F2-N2-CM12-S1
DC 3线 PNP 常开	D20-R3F2-P1-C2M-S1	D20-R3F2-P1-CM12-S1	D20-R4F2-P1-C2M-S1	D20-R4F2-P1-CM12-S1
DC 3线 PNP 常闭	D20-R3F2-P2-C2M-S1	D20-R3F2-P2-CM12-S1	D20-R4F2-P2-C2M-S1	D20-R4F2-P2-CM12-S1
DC 4线 NPN 常开+常闭	D20-R3F2-N3-D2M-S1	D20-R3F2-N3-DM12-S1	D20-R4F2-N3-D2M-S1	D20-R4F2-N3-DM12-S1
DC 4线 PNP 常开+常闭	D20-R3F2-P3-D2M-S1	D20-R3F2-P3-DM12-S1	D20-R4F2-P3-D2M-S1	D20-R4F2-P3-DM12-S1
常规系列环形直流电感式接近开关静态检测，灵敏度可调
内孔直径 mm	5		6
尺寸图
技术参数
检测距离 mm	20
最小检测物	D=2mm；L=2mm
被检测物最短间隔时间	0.2ms
安装方式	非齐平
工作电压	10...30VDC
允许脉动电压	<10%
空载电流	<10mA
最大负载电流	200mA
漏电流	<0.01mA
电压降	<1.5V at 200mA
开关频率	2000HZ
脉冲阻抗	1000V
开关迟滞	15%(Sr)
重复精度	< ±2%(Sr)
工作温度	-25°C...+70°C
温度漂移	< ±10%(Sr)
电流过载保护	220mA
短路保护	YES
反极性保护	YES
EMC	RFI>3V/m,EFT>1KV,ESD>4KV(contact)
振动冲击	IEC 60947-5-2,Part 7.4.1/Part 7.4.2
LED显示	YES
外壳材质	PBT
环形内圈材质	PA
连接方式	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器
防护等级	IP 67
选型
DC 3线 NPN 常开	D20-R5F2-N1-C2M-S1	D20-R5F2-N1-CM12-S1	D20-R6F2-N1-C2M-S1	D20-R6F2-N1-CM12-S1
DC 3线 NPN 常闭	D20-R5F2-N2-C2M-S1	D20-R5F2-N2-CM12-S1	D20-R6F2-N2-C2M-S1	D20-R6F2-N2-CM12-S1
DC 3线 PNP 常开	D20-R5F2-P1-C2M-S1	D20-R5F2-P1-CM12-S1	D20-R6F2-P1-C2M-S1	D20-R6F2-P1-CM12-S1
DC 3线 PNP 常闭	D20-R5F2-P2-C2M-S1	D20-R5F2-P2-CM12-S1	D20-R6F2-P2-C2M-S1	D20-R6F2-P2-CM12-S1
DC 4线 NPN 常开+常闭	D20-R5F2-N3-D2M-S1	D20-R5F2-N3-DM12-S1	D20-R6F2-N3-D2M-S1	D20-R6F2-N3-DM12-S1
DC 4线 PNP 常开+常闭	D20-R5F2-P3-D2M-S1	D20-R5F2-P3-DM12-S1	D20-R6F2-P3-D2M-S1	D20-R6F2-P3-DM12-S1
常规系列环形直流电感式接近开关静态检测，灵敏度可调
内孔直径 mm	8		9
尺寸图
技术参数
检测距离 mm	20
最小检测物	D=2mm；L=3mm		D=2.5mm；L=4mm
被检测物最短间隔时间	0.2ms
安装方式	非齐平
工作电压	10...30VDC
允许脉动电压	<10%
空载电流	<10mA
最大负载电流	200mA
漏电流	<0.01mA
电压降	<1.5V at 200mA
开关频率	2000HZ
脉冲阻抗	1000V
开关迟滞	15%(Sr)
重复精度	< ±2%(Sr)
工作温度	-25°C...+70°C
温度漂移	< ±10%(Sr)
电流过载保护	220mA
短路保护	YES
反极性保护	YES
EMC	RFI>3V/m,EFT>1KV,ESD>4KV(contact)
振动冲击	IEC 60947-5-2,Part 7.4.1/Part 7.4.2
LED显示	YES
外壳材质	PBT
环形内圈材质	PA
连接方式	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器
防护等级	IP 67
选型
DC 3线 NPN 常开	D20-R8F2-N1-C2M-S1	D20-R8F2-N1-CM12-S1	D20-R9F2-N1-C2M-S1	D20-R9F2-N1-CM12-S1
DC 3线 NPN 常闭	D20-R8F2-N2-C2M-S1	D20-R8F2-N2-CM12-S1	D20-R9F2-N2-C2M-S1	D20-R9F2-N2-CM12-S1
DC 3线 PNP 常开	D20-R8F2-P1-C2M-S1	D20-R8F2-P1-CM12-S1	D20-R9F2-P1-C2M-S1	D20-R9F2-P1-CM12-S1
DC 3线 PNP 常闭	D20-R8F2-P2-C2M-S1	D20-R8F2-P2-CM12-S1	D20-R9F2-P2-C2M-S1	D20-R9F2-P2-CM12-S1
DC 4线 NPN 常开+常闭	D20-R8F2-N3-D2M-S1	D20-R8F2-N3-DM12-S1	D20-R9F2-N3-D2M-S1	D20-R9F2-N3-DM12-S1
DC 4线 PNP 常开+常闭	D20-R8F2-P3-D2M-S1	D20-R8F2-P3-DM12-S1	D20-R9F2-P3-D2M-S1	D20-R9F2-P3-DM12-S1
常规系列环形直流电感式接近开关静态检测，灵敏度可调
内孔直径 mm	10		12
尺寸图
技术参数
检测距离 mm	20
最小检测物	D=2.5mm；L=4mm		D=2.7mm；L=5mm
被检测物最短间隔时间	0.2ms
安装方式	非齐平
工作电压	10...30VDC
允许脉动电压	<10%
空载电流	<10mA
最大负载电流	200mA
漏电流	<0.01mA
电压降	<1.5V at 200mA
开关频率	2000HZ
脉冲阻抗	1000V
开关迟滞	15%(Sr)
重复精度	< ±2%(Sr)
工作温度	-25°C...+70°C
温度漂移	< ±10%(Sr)
电流过载保护	220mA
短路保护	YES
反极性保护	YES
EMC	RFI>3V/m,EFT>1KV,ESD>4KV(contact)
振动冲击	IEC 60947-5-2,Part 7.4.1/Part 7.4.2
LED显示	YES
外壳材质	PBT
环形内圈材质	PA
连接方式	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器
防护等级	IP 67
选型
DC 3线 NPN 常开	D20-R10F2-N1-C2M-S1	D20-R10F2-N1-CM12-S1	D20-R12F2-N1-C2M-S1	D20-R12F2-N1-CM12-S1
DC 3线 NPN 常闭	D20-R10F2-N2-C2M-S1	D20-R10F2-N2-CM12-S1	D20-R12F2-N2-C2M-S1	D20-R12F2-N2-CM12-S1
DC 3线 PNP 常开	D20-R10F2-P1-C2M-S1	D20-R10F2-P1-CM12-S1	D20-R12F2-P1-C2M-S1	D20-R12F2-P1-CM12-S1
DC 3线 PNP 常闭	D20-R10F2-P2-C2M-S1	D20-R10F2-P2-CM12-S1	D20-R12F2-P2-C2M-S1	D20-R12F2-P2-CM12-S1
DC 4线 NPN 常开+常闭	D20-R10F2-N3-D2M-S1	D20-R10F2-N3-DM12-S1	D20-R12F2-N3-D2M-S1	D20-R12F2-N3-DM12-S1
DC 4线 PNP 常开+常闭	D20-R10F2-P3-D2M-S1	D20-R10F2-P3-DM12-S1	D20-R12F2-P3-D2M-S1	D20-R12F2-P3-DM12-S1
常规系列环形直流电感式接近开关静态检测，灵敏度可调
内孔直径 mm	14		15

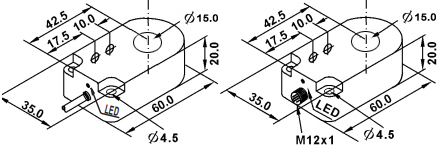

尺寸图
技术参数
检测距离 mm	20
最小检测物	D=2.7mm；L=5mm		D=3mm；L=6mm
被检测物最短间隔时间	0.2ms
安装方式	非齐平
工作电压	10...30VDC
允许脉动电压	<10%
空载电流	<10mA
最大负载电流	200mA
漏电流	<0.01mA
电压降	<1.5V at 200mA
开关频率	2000HZ
脉冲阻抗	1000V
开关迟滞	15%(Sr)
重复精度	< ±2%(Sr)
工作温度	-25°C...+70°C
温度漂移	< ±10%(Sr)
电流过载保护	220mA
短路保护	YES
反极性保护	YES
EMC	RFI>3V/m,EFT>1KV,ESD>4KV(contact)
振动冲击	IEC 60947-5-2,Part 7.4.1/Part 7.4.2
LED显示	YES
外壳材质	PBT
环形内圈材质	PA
连接方式	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器
防护等级	IP 67
选型
DC 3线 NPN 常开	D20-R14F2-N1-C2M-S1	D20-R14F2-N1-CM12-S1	D20-R15F2-N1-C2M-S1	D20-R15F2-N1-CM12-S1
DC 3线 NPN 常闭	D20-R14F2-N2-C2M-S1	D20-R14F2-N2-CM12-S1	D20-R15F2-N2-C2M-S1	D20-R15F2-N2-CM12-S1
DC 3线 PNP 常开	D20-R14F2-P1-C2M-S1	D20-R14F2-P1-CM12-S1	D20-R15F2-P1-C2M-S1	D20-R15F2-P1-CM12-S1
DC 3线 PNP 常闭	D20-R14F2-P2-C2M-S1	D20-R14F2-P2-CM12-S1	D20-R15F2-P2-C2M-S1	D20-R15F2-P2-CM12-S1
DC 4线 NPN 常开+常闭	D20-R14F2-N3-D2M-S1	D20-R14F2-N3-DM12-S1	D20-R15F2-N3-D2M-S1	D20-R15F2-N3-DM12-S1
DC 4线 PNP 常开+常闭	D20-R14F2-P3-D2M-S1	D20-R14F2-P3-DM12-S1	D20-R15F2-P3-D2M-S1	D20-R15F2-P3-DM12-S1
常规系列环形直流电感式接近开关静态检测，灵敏度可调
内孔直径 mm	16		17
尺寸图
技术参数
检测距离 mm	20
最小检测物	D=3mm；L=6mm		D=4mm；L=7mm
被检测物最短间隔时间	0.2ms
安装方式	非齐平
工作电压	10...30VDC
允许脉动电压	<10%
空载电流	<10mA
最大负载电流	200mA
漏电流	<0.01mA
电压降	<1.5V at 200mA
开关频率	2000HZ
脉冲阻抗	1000V
开关迟滞	15%(Sr)
重复精度	< ±2%(Sr)
工作温度	-25°C...+70°C
温度漂移	< ±10%(Sr)
电流过载保护	220mA
短路保护	YES
反极性保护	YES
EMC	RFI>3V/m,EFT>1KV,ESD>4KV(contact)
振动冲击	IEC 60947-5-2,Part 7.4.1/Part 7.4.2
LED显示	YES
外壳材质	PBT
环形内圈材质	PA
连接方式	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器
防护等级	IP 67
选型
DC 3线 NPN 常开	D20-R16F2-N1-C2M-S1	D20-R16F2-N1-CM12-S1	D20-R17F2-N1-C2M-S1	D20-R17F2-N1-CM12-S1
DC 3线 NPN 常闭	D20-R16F2-N2-C2M-S1	D20-R16F2-N2-CM12-S1	D20-R17F2-N2-C2M-S1	D20-R17F2-N2-CM12-S1
DC 3线 PNP 常开	D20-R16F2-P1-C2M-S1	D20-R16F2-P1-CM12-S1	D20-R17F2-P1-C2M-S1	D20-R17F2-P1-CM12-S1
DC 3线 PNP 常闭	D20-R16F2-P2-C2M-S1	D20-R16F2-P2-CM12-S1	D20-R17F2-P2-C2M-S1	D20-R17F2-P2-CM12-S1
DC 4线 NPN 常开+常闭	D20-R16F2-N3-D2M-S1	D20-R16F2-N3-DM12-S1	D20-R17F2-N3-D2M-S1	D20-R17F2-N3-DM12-S1
DC 4线 PNP 常开+常闭	D20-R16F2-P3-D2M-S1	D20-R16F2-P3-DM12-S1	D20-R17F2-P3-D2M-S1	D20-R17F2-P3-DM12-S1
常规系列环形直流电感式接近开关静态检测，灵敏度可调
内孔直径 mm	21		22

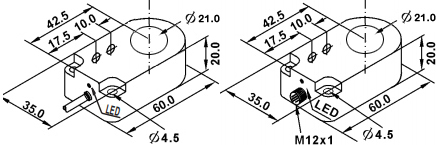

尺寸图
技术参数
检测距离 mm	20
最小检测物	D=6mm；L=12mm
被检测物最短间隔时间	0.2ms
安装方式	非齐平
工作电压	10...30VDC
允许脉动电压	<10%
空载电流	<10mA
最大负载电流	200mA
漏电流	<0.01mA
电压降	<1.5V at 200mA
开关频率	2000HZ
脉冲阻抗	1000V
开关迟滞	15%(Sr)
重复精度	< ±2%(Sr)
工作温度	-25°C...+70°C
温度漂移	< ±10%(Sr)
电流过载保护	220mA
短路保护	YES
反极性保护	YES
EMC	RFI>3V/m,EFT>1KV,ESD>4KV(contact)
振动冲击	IEC 60947-5-2,Part 7.4.1/Part 7.4.2
LED显示	YES
外壳材质	PBT
环形内圈材质	PA
连接方式	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)	M12 连接器
防护等级	IP 67
选型
DC 3线 NPN 常开	D20-R21F2-N1-C2M-S1	D20-R21F2-N1-CM12-S1	D20-R22F2-N1-C2M-S1	D20-R22F2-N1-CM12-S1
DC 3线 NPN 常闭	D20-R21F2-N2-C2M-S1	D20-R21F2-N2-CM12-S1	D20-R22F2-N2-C2M-S1	D20-R22F2-N2-CM12-S1
DC 3线 PNP 常开	D20-R21F2-P1-C2M-S1	D20-R21F2-P1-CM12-S1	D20-R22F2-P1-C2M-S1	D20-R22F2-P1-CM12-S1
DC 3线 PNP 常闭	D20-R21F2-P2-C2M-S1	D20-R21F2-P2-CM12-S1	D20-R22F2-P2-C2M-S1	D20-R22F2-P2-CM12-S1
DC 4线 NPN 常开+常闭	D20-R21F2-N3-D2M-S1	D20-R21F2-N3-DM12-S1	D20-R22F2-N3-D2M-S1	D20-R22F2-N3-DM12-S1
DC 4线 PNP 常开+常闭	D20-R21F2-P3-D2M-S1	D20-R21F2-P3-DM12-S1	D20-R22F2-P3-D2M-S1	D20-R22F2-P3-DM12-S1
常规系列环形直流电感式接近开关静态检测，灵敏度可调
内孔直径 mm	25

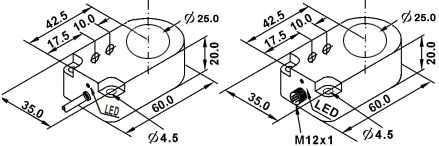

尺寸图
技术参数
检测距离 mm	20
最小检测物	D=7mm；L=13mm
被检测物最短间隔时间	0.2ms
安装方式	非齐平
工作电压	10...30VDC
允许脉动电压	<10%
空载电流	<10mA
最大负载电流	200mA
漏电流	<0.01mA
电压降	<1.5V at 200mA
开关频率	2000HZ
脉冲阻抗	1000V
开关迟滞	15%(Sr)
重复精度	< ±2%(Sr)
工作温度	-25°C...+70°C
温度漂移	< ±10%(Sr)
电流过载保护	220mA
短路保护	YES
反极性保护	YES
EMC	RFI>3V/m,EFT>1KV,ESD>4KV(contact)
振动冲击	IEC 60947-5-2,Part 7.4.1/Part 7.4.2
LED显示	YES
外壳材质	PBT
环形内圈材质	PA
连接方式	PVC 2m 电缆 Φ4(3; 4 x 0.15mm²)		M12 连接器
防护等级	IP 67
选型
DC 3线 NPN 常开	D20-R25F2-N1-C2M-S1		D20-R25F2-N1-CM12-S1
DC 3线 NPN 常闭	D20-R25F2-N2-C2M-S1		D20-R25F2-N2-CM12-S1
DC 3线 PNP 常开	D20-R25F2-P1-C2M-S1		D20-R25F2-P1-CM12-S1
DC 3线 PNP 常闭	D20-R25F2-P2-C2M-S1		D20-R25F2-P2-CM12-S1
DC 4线 NPN 常开+常闭	D20-R25F2-N3-D2M-S1		D20-R25F2-N3-DM12-S1
DC 4线 PNP 常开+常闭	D20-R25F2-P3-D2M-S1		D20-R25F2-P3-DM12-S1
