lcs超声波传感器

产品分类:方形
产品规格:标准件
产品品牌:microsonic
浏览次数:216
上架时间:2023-06-18
产品详情

主要特点:
● 2个或 3个pnp开关量输出
● 4-20mA / 0-10V模拟量输出,可自动切换
● 3种检测范围
● 自动同步,可支持十个传感器近距离同时工作
● 可通过pin5来进行teach-in,或通过连接电脑来配置传感器参数







开关量输出的lcs传感器有三种工作模式:双开关点:D1通过pin5连接+UB,D2通过pin5连接-UB设置,三开关点只能通LCA-2连接电脑进行设置。

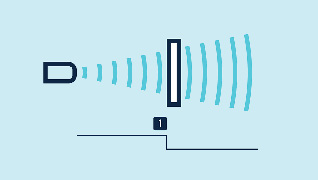

漫反射模式(单开关点模式)的自学习:反射板模式的自学习:窗口模式的自学习 & 模拟量输出的设置:


● 将被测目标物放在想要的检测距离(1)处,使之被传感器检测到 ● 可以使用一个固定的反射物当作反射板● 将被测物体放置于窗口的近点(1)处
● 将pin5接到+UB大约3秒● 然后将pin5再次连接到+UB大约3秒● 将pin5连接到+UB大约3秒
● 然后将pin5再次连接到+UB大约1秒● 然后将pin5再次接到+UB大约10秒● 然后将被测物体移动到窗口的远点(2)处


● 然后将pin5再次连接到+UB大约1秒






NCC/NOC(常闭/常开)


开关量输出的常闭/常开,模拟量的递增/递减可以通过pin5设定。







LinkControl

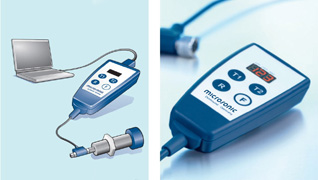

lcs系列超声波传感器可以选择性的进行参数设置,LCA-2连接控制适配器作为配件和电脑之间的连接。






易于同步

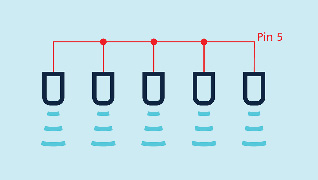

若干个lcs超声波传感器可以在一些应用中近距离安装运行,通过同步来避免它们间的相互干扰。 为了实现这个目的,需要将传感器的pin5连接在一起,激活传感器的同步功能。如果多于10个传感器同步,需要使用同步箱来实现。






lcs-25外形尺寸检测区域




检测范围30-350mm
外形设计胶体
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量
特性齐平的外壳,横向声波出口
测量方法回波传播时间
换能器频率320kHz
盲区30mm
检测范围250mm
最大检测范围350mm
分辨率0.18mm
重复精度±0.15%
精度±1%(内置温度漂移补偿)
工作电压9-30Vd.c., 反极性保护
电压脉动±10%
空载电流损耗≤70mA
连接类型5芯M12接插件(可订制电缆连接)
输入双开关量和模拟量:com端输入,自学习输入;  三开关量:com端输入
双开关量输出
输出1pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
输出2pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
开关回滞3mm
开关频率25Hz
响应时间32ms
上电延时<300ms
三开关量输出
输出1pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
输出2pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
输出3pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
开关回滞3mm
开关频率25Hz
响应时间32ms
上电延时<300ms
模拟量输出4-20 mA / 0-10 V (当 UB≥15V),递增/递减可切换,短路保护
响应时间32ms
上电延时<300ms
材质PBT
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
防护等级EN 60529IP65
工作温度-25°C  -  +70°C
储存温度-40°C  -  +85°C
重量200g
控制装置双开关量和模拟量:com端输入控制输入;  三开关量:com端输入
设定范围双开关量和模拟量:pin 5或LCA-2 with LinkControl;三开关量:LCA-2 with LinkControl
同步
多通道
指示灯双开关量和模拟量:2X三色LED ;三开关量:3X三色LED
选型和订货数据
开关量输出模拟量输出订货型号
2  x  PNP---lcs-25/DD/QP
3  x  PNP---lcs-25/DDD/QP
---4-20mA / 0-10Vlcs-25/IU/QP






lcs-35外形尺寸检测区域




检测范围65-600mm
外形设计胶体
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量
特性齐平的外壳,横向声波出口
测量方法回波传播时间
换能器频率400kHz
盲区65mm
检测范围350mm
最大检测范围600mm
分辨率0.18mm
重复精度±0.15%
精度±1%(内置温度漂移补偿)
工作电压9-30Vd.c., 反极性保护
电压脉动±10%
空载电流损耗≤70mA
连接类型5芯M12接插件(可订制电缆连接)
输入双开关量和模拟量:com端输入,自学习输入;  三开关量:com端输入
双开关量输出
输出1pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
输出2pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
开关回滞5mm
开关频率8Hz
响应时间70ms
上电延时<300ms
三开关量输出
输出1pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
输出2pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
输出3pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
开关回滞5mm
开关频率8Hz
响应时间70ms
上电延时<300ms
模拟量输出4-20 mA / 0-10 V (当 UB≥15V),递增/递减可切换,短路保护
响应时间70ms
上电延时<300ms
材质PBT
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
防护等级EN 60529IP65
工作温度-25°C  -  +70°C
储存温度-40°C  -  +85°C
重量200g
控制装置双开关量和模拟量:com端输入控制输入;  三开关量:com端输入
设定范围双开关量和模拟量:pin 5或LCA-2 with LinkControl;三开关量:LCA-2 with LinkControl
同步
多通道
指示灯双开关量和模拟量:2X三色LED ;三开关量:3X三色LED
选型和订货数据
开关量输出模拟量输出订货型号
2  x  PNP---lcs-35/DD/QP
3  x  PNP---lcs-35/DDD/QP
---4-20mA / 0-10Vlcs-35/IU/QP






lcs-130外形尺寸检测区域




检测范围200-2000mm
外形设计胶体
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量
特性齐平的外壳,横向声波出口
测量方法回波传播时间
换能器频率200kHz
盲区200mm
检测范围1300mm
最大检测范围2000mm
分辨率开关量:0.18 mm; 模拟量:0.18-0.57mm (取决于模拟窗口)
重复精度±0.15%
精度±1%(内置温度漂移补偿)
工作电压9-30Vd.c., 反极性保护
电压脉动±10%
空载电流损耗≤70mA
连接类型5芯M12接插件(可订制电缆连接)
输入双开关量和模拟量:com端输入,自学习输入;  三开关量:com端输入
双开关量输出
输出1pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
输出2pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
开关回滞20mm
开关频率6Hz
响应时间110ms
上电延时<300ms
三开关量输出
输出1pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
输出2pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
输出3pnp:Imax=200mA (UB  -2V),常开/常闭可切换,短路保护
开关回滞20mm
开关频率6Hz
响应时间110ms
上电延时<300ms
模拟量输出4-20 mA / 0-10 V (当 UB≥15V),递增/递减可切换,短路保护
响应时间110ms
上电延时<300ms
材质PBT
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
防护等级EN 60529IP65
工作温度-25°C  -  +70°C
储存温度-40°C  -  +85°C
重量200g
控制装置双开关量和模拟量:com端输入控制输入;  三开关量:com端输入
设定范围双开关量和模拟量:pin 5或LCA-2 with LinkControl;三开关量:LCA-2 with LinkControl
同步
多通道
指示灯双开关量和模拟量:2X三色LED ;三开关量:3X三色LED
选型和订货数据
开关量输出模拟量输出订货型号
2  x  PNP---lcs-130/DD/QP
3  x  PNP---lcs-130/DDD/QP
---4-20mA / 0-10Vlcs-130/IU/QP






接线图




2  x  PNP3  x  PNP4-20mA / 0-10V
