主要特点：
● 可承受100G冲击力
● 外壳填充环氧树脂，防水等级IP67
| 应用举例： | 轮胎计数(JR-S300) | 监控饼干浆机 (JT-S1000) | 检测透明胶卷（JD-HW08） |
 |  |  | |
| 类型 | 对射型 | 镜面反射型 | 漫反射型 | 限定反射型 | 广角漫反射型 | |
| 电缆式 | NPN（头部发光） | JT-H1000NR | JR-H300N | JD-HR80N | JD-HL03N | JD-HW08N |
| NPN（侧面发光） | JT-S1000NR | JR-S300N | JD-SR80N | JD-SL03N | JD-SW08N | |
| PNP（头部发光） | JT-H1000PR | JR-H300P | JD-HR80P | JD-HL03P | JD-HW08P | |
| PNP（侧面发光） | JT-S1000PR | JR-S300P | JD-SR80P | JD-SL03P | JD-SW08P | |
| 接插式 | NPN（头部发光） | JT-H1000CNR | JR-H300CN | JD-HR80CN | JD-HL03CN | JD-HW08CN |
| NPN（侧面发光） | JT-S1000CNR | JR-S300CN | JD-SR80CN | JD-SL03CN | JD-SW08CN | |
| PNP（头部发光） | JT-H1000CPR | JR-H300CP | JD-HR80CP | JD-HL03CP | JD-HW08CP | |
| PNP（侧面发光） | JT-S1000CPR | JR-S300CP | JD-SR80CP | JD-SL03CP | JD-SW08CP | |
| 检测距离 | 10m | 3m | 80cm | 2-5cm | 8cm | |
| 响应时间 | 0.5msec Max | |||||
| 常开/常闭模式 | 常开（入光动作）/常闭（遮光动作）模式可选 | |||||
| 滞后现象 | 无 | 20% Max | ||||
| 光源 | 红色LED | |||||
| 开关量输出 | NPN或PNP 集电极开路，≤ DC100mA/30V | |||||
| 电源电压 | DC 12～24V ±10% | |||||
| 认证 | JIS/C4525,CE,UL | |||||
| 消耗电流 | 发射器20mA，接收器15mA | 20mA Max | ||||
| 灵敏度调节 | 双圈电位器 | |||||
| 指示灯 | 2个指示灯，输出指示灯（橘色），稳定指示灯（绿色） | |||||
| 防护等级 | IEC 144 IP67,JEM IP67g | |||||
| 耐撞击 | 100G(1000m/S2),X-Y-Z 三向各三次 | |||||
| 环境照度 | 阳光≤10,000 勒克斯（lux），白炽灯照射≤3,000勒克斯（lux） | |||||
| 材质 | PBT（壳体），PC（镜头） | |||||

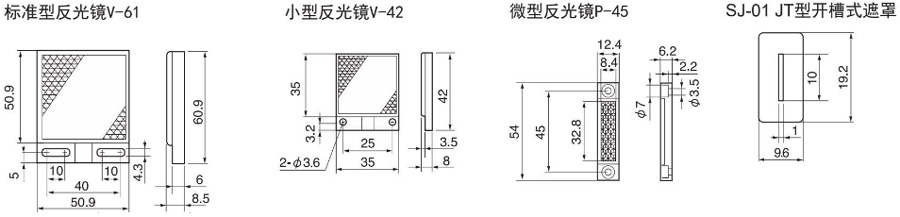

| 选购件： | 反光镜：V-61 | 小型反光镜：V-42 | 微型反光镜：P-45 |
 |  |  | |

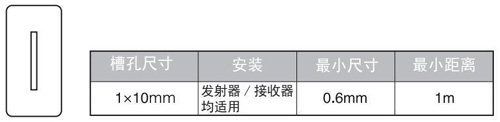

| 传感器安装保护支架：LJ-H01，HJ-H02 头部发光型 | 传感器安装保护支架：LS-H01，HS-H02 | SJ-01开槽遮罩 | |
 |  |  | |
| 外形尺寸： | |||

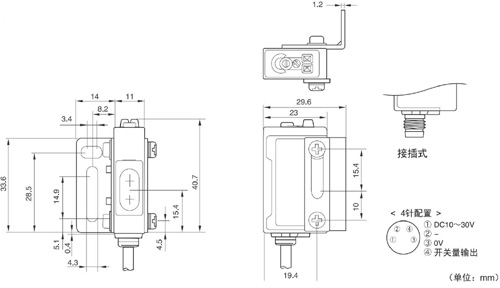

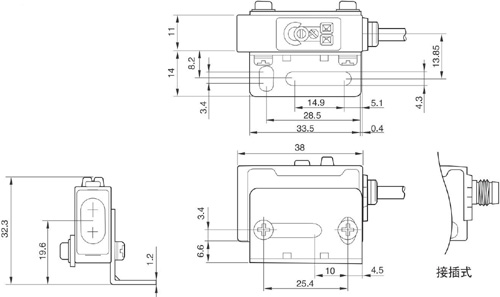

| 头部发光型 | 侧面发光型 | ||
 |  | ||
 | |||

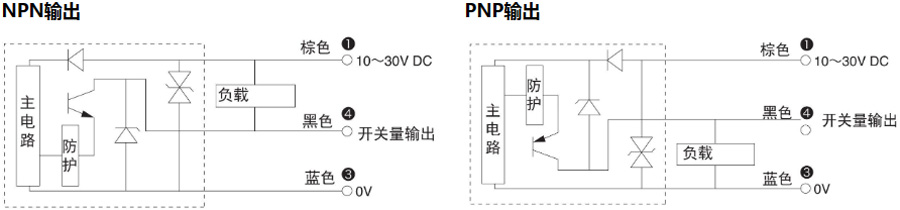

| 接线图： | |||
 | |||
