KR-Q系列透明物体检测型光电传感器

产品分类:光电传感器
产品规格:标准件
产品品牌:OPTEX-FA
浏览次数:358
上架时间:2023-11-14
产品详情

主要特点:
比较适用于检测玻璃/PET瓶等透明体(KR-Q50,KR-Q150,KR-Q300)
● 不锈钢外壳,防护等级IP67





应用举例:



传送带上的PET瓶检测托盘上的PET瓶检测PET瓶计数狭小空间内检测PET瓶




类型透明体检测型
电缆式NPNKR-Q50NWKR-Q150NWKR-Q300NW
PNPKR-Q50PWKR-Q150PWKR-Q300PW
接插式NPNKR-Q50CNWKR-Q150CNWKR-Q300CNW
PNPKR-Q50CPWKR-Q150CPWKR-Q300CPW
检测距离50cm1.5m3m
光源红色LED
最小检测物φ2.5mm(钢丝)
响应时间0.7msec Max
灵敏度调节单圈电位器
LED指示灯1个指示灯
开光量输出NPN或PNP 集电极开路,≤100mA/ 30V DC
常开/常闭模式常开(入光动作)/ 常闭(遮光动作)模式可选
绝缘电阻Min. 20M Ohm / DC 500V
电源电压DC 10~30V ±10%
消耗电流30mA Max
认证JIS,UL,CE,VDE
工作温度/湿度-25~+55℃ / 35~85%RH
环境照度阳光≤10,000 勒克斯(lux),白炽灯照射≤3,000勒克斯(lux)
抗震动10~55Hz振幅 1.5mm, X-Y-Z ,各两小时
防护等级IEC 144 IP67,VDE Level 3
材料ABS(壳体),PC(镜头),SUS304(面板)
重量(净重)25g




选购件:反光镜:V-61小型反光镜:V-42微型反光镜:P-45


传感器安装保护支架:LK-S01,LK-S02开槽配件:SK-01滤光片:PFK-01

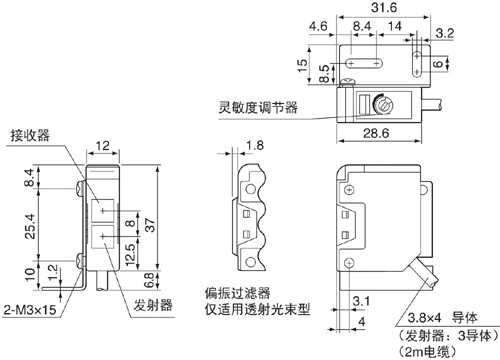

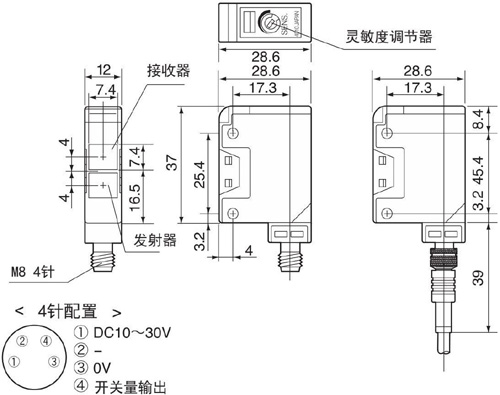

外形尺寸:


电缆式接插式
V-61V-42
P-45

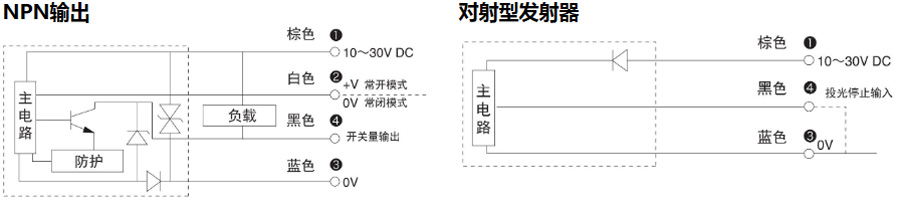

接线图:
