CD2H系列一体式激光位移传感器

产品分类:位移传感器
产品规格:标准件
产品品牌:OPTEX-FA
浏览次数:136
上架时间:2023-11-22
产品详情

主要特点:
● 检测距离可达1200mm
● 配有显示受光波形的显示器
● 支持IO-Link通信





应用举例:杯装食品密封不合格检测电子零部件有无/是否重叠检测安装部件高度检测


冲压件密封材料检测电线的缠绕检测车身位置检测









型号电缆式CD2H-30ACD2H-50ACD2H-130CD2H-2452CD2H-3502CD2H-7002
猪尾式CD2H-30M12ACD2H-50M12ACD2H-130M12CD2H-245M122CD2H-350M122CD2H-700M122
检测距离(中心位置)30mm50mm130mm245mm350mm700mm
检测范围

±5mm

(25~35mm)

±10mm

(40~60mm)

±70mm

(60~200mm)

±175mm

(70~420mm)

±250mm

(100~600mm)

±500mm

(200~1200mm)

光源介质红色半导体激光
波长655nm
最大输出功率0.39mw1mw
激光等级JIS/IEC/FDA※1CLASS 1CLASS 2
光斑大小φ50μmφ70μmφ0.3mmφ0.5mmφ0.6mmφ1.0mm
线性精度

±0.1% F.S.

(±0.01mm)

±0.1% F.S.

(±0.02mm)

±0.1% F.S.

(±0.14mm)

±0.1% F.S.

(±0.35mm)

±0.1% F.S.

(±0.5mm)

测量范围

200~700mm

±0.1% F.S.

(±0.01mm)

测量范围

700~1200mm

±0.3% F.S.

(±0.3mm)

分辨率※30.25μm0.25μm4μm10μm20μm100μm
重复精度※40.25μm0.25μm4μm10μm20μm100μm
采样周期※5133.3μs/150μs/200μs/300μs/500μs/1ms/2ms/5ms/Auto
温度漂移特性※6±0.06% F.S./℃
重量电缆式:约140g  猪尾式:约90g
电源电压DC18~24V(±10 %)
消耗电流※780mA (DC18V时), 70mA (DC24V时)
lO-Link规格Ver.1.1
传输速度COM3 (230.4kbps)
进程输入数据字节数6byte
最小周期时间0.7ms

开关量输出

(Q1/Q2)※8

输出点数2点(Q1可切换为IO-Link)
种类NPN/PNP集电极开路输出或推挽输出(功能内切换)
模拟量输出QA※8电流4~20mA,负载阻抗:300Ω以下
电压0~10V,输出阻抗:100Ω以下
外部输入※9不使用/外部示教/保持/归零功能/激光关闭  可切换
显示器

0.9英寸显示器(128×36像素)

显示语言:英语/德语/西班牙语/日语/中文(简体)/中文(繁体)/韩语

指示灯电源指示灯(绿)/输出指示灯(橙)×2/IO-Link通信时(绿灯闪烁)
连接形式电缆式:电缆线长2m,φ4.5

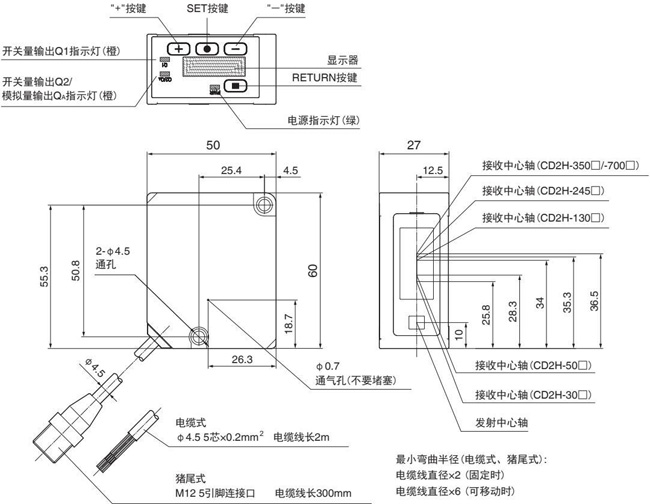

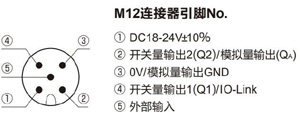

猪尾式:M12 5针连接电缆线长300mm,φ4.5

最小弯曲半径:电缆直径×2(固定时)、电缆直径×6(可移动时)

保护电路反向连接保护、过电流保护功能
耐环境性防护等级IP67(包括猪尾式连接部)
使用环境温度/湿度-10~+50℃/35~85% RH(无结露 · 结冰)
存储环境温度/湿度-20~+60℃/35~85% RH(无结露 · 结冰)
使用环境照度白炽灯:10000Ix以下、荧光灯:10000lx以下
抗震动10~55Hz 双振幅1.5mm X,Y,Z各方向2小时
耐撞击约50G(500m/s2) X,Y,Z各方向3次
适用法令EMCEMC指令(2014/30/EU)
环境RoHS指令(2011/65/EU),中国RoHS(指令第32号)
FDAFDA规则(21 CFR 1040.10以及1040.11)※10
适用规格EN 60947-5-2,IEC 60825-1
NRTL认证预定
内部规格耐噪音:Feilen Level 3 clear
预热时间约30分钟
材质外壳:PBT  镜头PMMA

[测量条件]没有特别指定的情况下,以下测量条件进行测量。环境温度:25℃(常温),电源电压:DC24V,采样周期: 200μs,移动平均次数:4,中值滤波器:31,测量中心距离,标准被测物(白色陶瓷)。另外,传感器是用铝夹具固定测量的。
※1. 根据FDA Laser N otice No.56的规定,按IEC60825-1:2014的标准进行分类。
※2. 测量中心距离中心强度的1e2(13.5%)。除了规定的光斑尺寸以外还有漏光,如果检测距离附近周围有反射率高的物体时,可能会受到其影响。
※3. 当传感器与目标之间的距离一步步变化时,能够判别的最小尺寸(平均采样次数512次时)。
※4. 在静止状态下测量时的测量值的峰值到峰值(平均采样次数512次时)。
※5. 初始状态下,设定为200μs。
※6. 将传感器及被测物(白色陶瓷)固定在铝制夹具上进行测量时的代表例。被测物的距离是测量中心距离。
※7. Q2设定为模拟输出(电流),处于无法测量状态时(电流输出为21mA)的值。
※8. 初始状态下,已设定为模拟电流输出。
※9. 初期状态下,已设定为激光关闭。
※10. 除去Laser Notice No.56的不同之处。









接线图:

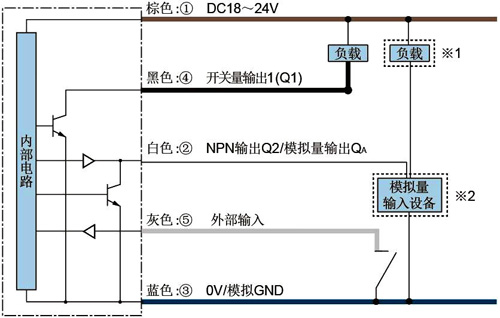

SIO模式(标准I/O模式)设定为NPN输出时8.jpg
※1.作为开关量输出2(Q2)使用时

※2.作为模拟量输出QA使用时

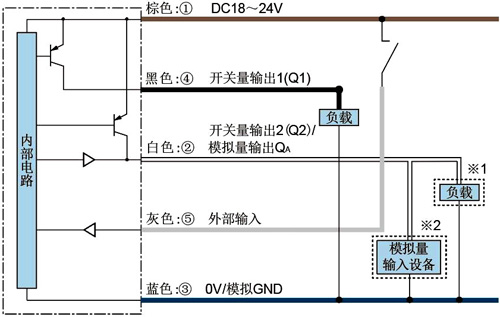

SIO模式(标准I/O模式)设定为PNP输出时9.jpg※1.作为开关量输出2(Q2)使用时

※2.作为模拟量输出QA使用时

设定为IO-Link模式推挽输出时

※1.在NPN连接中作为开关量输出1(Q1)使用时

※2.在NPN连接中作为开关量输出2(Q2)使用时

※3.在PNP连接中作为开关量输出1(Q1)使用时

※4.在PNP连接中作为开关量输出2(Q2)使用时

※5.作为模拟量输出QA使用时
