CD33系列激光位移传感器

产品分类:位移传感器
产品规格:标准件
产品品牌:OPTEX-FA
浏览次数:141
上架时间:2023-11-22
产品详情

主要特点:
● 采用CMOS感光元器件
● 内置模拟输出(4-20mA 或0-10V)和2个开关量输出
● RS-422通信型产品可选





应用举例:


PC板的平整度检测PC板元器件的高度检测检测橡胶板的连接口检测橡胶板的拉紧度
轮胎检测检测微小高度差正反射型传感器可用于测量玻璃厚度




漫反射型

型号电缆式2 X NPNCD33-30NCD33-50NCD33-85NCD33-120NCD33-250N
2 X PNPCD33-30PCD33-50PCD33-85PCD33-120PCD33-250P
2 X NPN + 4-20mACD33-30NACD33-50NACD33-85NACD33-120NACD33-250NA
2 X PNP + 4-20mACD33-30PACD33-50PACD33-85PACD33-120PACD33-250PA
2 X NPN + 0-10VCD33-30NVCD33-50NVCD33-85NVCD33-120NVCD33-250NV
2 X PNP + 0-10VCD33-30PVCD33-50PVCD33-85PVCD33-120PVCD33-250PV
1 X NPN + RS422CD33-30N-422CD33-50N-422CD33-85N-422CD33-120N-422CD33-250N-422
1 X PNP RS422

CD33-30P-422

CD33-50P-422

CD33-85P-422

CD33-120P-422

CD33-250P-422

接插式2 X NPNCD33-30CNCD33-50CNCD33-85CNCD33-120CNCD33-250CN
2 X PNPCD33-30CPCD33-50CPCD33-85CPCD33-120CPCD33-250CP
2 X NPN + 4-20mACD 33-30CNACD 33-50CNACD 33-85CNACD 33-120CNACD 33-250CNA
2 X PNP + 4-20mACD 33-30CPACD 33-50CPACD 33-85CPACD 33-120CPCD 33-250CPA
2 X NPN + 0-10VCD 33-30CNVCD 33-50CNVCD 33-85CNVCD 33-120CNVCD 33-250CNV
2 X PNP +  0-10VCD 33-30CPVCD 33-50CPVCD 33-85CPVCD 33-120CPVCD 33-250CPV
1 X NPN + RS422CD33-30CN-422CD33-50CN-422CD33-85CN-422CD33-120CN-422CD33-250CN-422
1 X PNP + RS422

CD33-30CP-422

CD33-50CP-422

CD33-85CP-422

CD33-120CP-422

CD33-250CP-422

输出信号开关量输出:NPN输出(-N) 、PNP输出(-P)
模拟量输出:模拟量电流4~20mA、模拟量电压0~10V
通信输出:RS-422
检测范围30±4mm50±10mm85±20mm120±60mm250±150mm
满量程(F.S.)8mm20mm40mm120mm300mm
光源红色激光二极管(波长655nm)
激光功率1mW max.
IEC/JIS等级(FDA等级)Class 2(CLASS I)
采样周期500(250mm型:750)/1000/1500/2000μs  ※出厂值:500μs(250mm型:750μs)
光斑尺寸(max.) (*1)近距离0.15×0.15mm0.6×1.2mm0.9×1.5mm1.2×1.8mm1.5x2.5mm
中心位置0.1X0.1mm0.5×1.0mm0.75×1.25mm1.0×1.5mm1.75×3.5mm
远距离0.15×0.15mm0.4×0.9mm0.6×1.0mm0.5×0.8mm2.0x4.5mm
线性精度(*2)±0.1%F.S.±0.3%F.S.
重复精度(*3)快速模式4μm8μm15μm45μm100μm
其他模式2μm5μm10μm30μm75μm
温度漂移±0.08%F.S./℃
响应时间(*4)快速模式max.5ms:平均采样次数1次(1ms) +灵敏度切换时间(max.4ms)1.5ms+6ms max.(平均采样次数:1)
标准模式max.12.5ms:平均采样次数16次(8.5ms) +灵敏度切换时间(max.4ms)13ms+6ms max.(平均采样次数:16)
高分辨模式max.36.5ms:平均采样次数64次(32.5ms) +灵敏度切换时间(max.4ms)49ms+6ms max.(平均采样次数:64)
灵敏度切换时间4ms max.
指示灯距离指示灯7个条形LED灯显示
输出指示灯ON状态时:橙色Q1/Q2指示灯(橙色)亮
防护等级IP67
环境温度/湿度-10~+45℃/35~85%RH(无冷凝或冰冻)
存储温度/湿度-20~+60℃/35~95%RH(无冷凝或冰冻)
环境照度阳光≤10, 000勒克斯(lux) , 白炽灯照射≤3,000勒克斯(lux)
抗震动10~55Hz,双振幅,1.5mm,X,Y,Z三方向,各2小时。
耐撞击50G(500m/s2)
扩展电缆线暂时电缆延长线可选10m
材质PBT(外壳) , PMMA(镜头)
重量电缆式约65g(不含电缆)
接插式约70g

 正反射型

型号电缆式2 X NPN + 4-20mACD33-L30NACD33-L50NACD33-L85NA
2 X PNP + 4-20mACD33-L30PACD33-L50PACD33-L85/PA
2 X NPN + 0-10VCD33-L30NVCD33-L50NVCD33-L85NV
2 X PNP + 0-10VCD33-L30PVCD33-L50PVCD33-L85PV
1 X NPN + RS422CD33-L30N-422CD33-L50N-422CD33-L85N-422
1 X PNP + RS422D33-L30P-422CD33-L50P-422CD33-L85P-422
接插式2 X NPN + 4-20mACD 33-L30CNACD 33-L50CNACD 33-L85CNA
2 X PNP + 4-20mACD 33-L30CPACD 33-L50CPACD 33-L85CPA
2 X NPN + 0-10VCD 33-L30CNVCD 33-L50CNVCD 33-L85CNV
2 X PNP + 0-10VCD 33-L30CPVCD 33-L50CPVCD 33-L85CPV
1 X NPN + RS422CD33-L30CN-422CD33-L50CN-422CD33-L85CN-422
1 X PNP + RS422CD33-L30CP-422CD33-L50CP-422CD33-L85CP-422
输出信号开关量输出:NPN输出(-N) 、PNP输出(-P) 模拟量输出:模拟量电流4~20mA、模拟量电压0~10V 通信输出:RS-422
检测范围26.3±2mm47.3±5mm82.9±10mm
满量程(F.S.)4mm10mm20mm
光源红色激光二极管(波长655nm)
激光功率390μWmax
IEC/JIS等级Class 1
FDA等级CLASSⅡ
采样周期500(250mm型:750)/1000/1500/2000μs ※出厂值:500μs(250mm型:750μs)
光斑尺寸(max) (*1)近距离0.15×0.15mm
中心位置0.1×0.1mm
远距离0.15×0.15mm
线性精度(*2)±0.2%F.S.
重复精度(3)1μm2.5μm5μm
温度漂移±0.08%F.S./℃
响应时间(*4)快速模式max.5ms:平均采样次数1次(1ms) +灵敏度切换时间(max.4ms)
标准模式max.12.5ms:平均采样次数16次(8.5ms) +灵敏度切换时间(max.4ms)
高分辨模式max.36.5ms:平均采样次数64次(32.5ms) +灵敏度切换时间(max.4ms)
灵敏度切换时间4ms max,
指示灯距离指示灯7个条形LED灯显示
输出指示灯ON状态时:橙色Q1/Q2指示灯(橙色)亮
防护等级IP67
环境温度/湿度-10~+45℃/35~85%RH(无冷凝)
存储温度/湿度-20~+60℃/35~95%RH(无冷凝)
环境照度白炽灯照射≤3,000勒克斯(lux)
抗震动10~55Hz,双振幅1.5mm,X,Y,Z三方向各2小时
耐撞击50G(500m/s 2) X,Y,Z 3次
扩展电缆线暂时电缆延长线可选10m
材质PBT(外壳) , PMMA(镜头)
重量电缆式约65g(不含电缆)
接插式约70g

*1 由中心光束强度为1/e²(13.5%)来界定。界定的光斑尺寸范围以外有漏光、或光束周边存在比被测物体反射率高的物体时,有可能出现误检测。
*2 平均采样次数:64次(高分辨模式);测试物体:蒸镀铝镜。
*3 检测距离:测量中心位置;测试物体:蒸镀铝镜。
*4 响应时间=采样所需的时间+灵敏度切换时间。

型号2 X NPN / PNP2 X NPN / PNP + 4-20mA2 X NPN / PNP + 0-10V1 X NPN / PNP + RS422
电源电压12-24VDC(-5%, +10%)18-24VDC(-5%, +10%)12-24VDC(-5%, +10%)
消耗电流max.55mA(24VDC)max.85mA(24VDC)max.55mA(24VDC)
输出开关量Q1输出NPN或PNP集电极开路, ≤100mA/30VDC, 残余电压≤1.8V。
开关量Q2输出NPN或PNP集电极开路, ≤100mA/30VDC, 残余电压≤1.8V。
模拟量输出4-20mA0-10V
通信RS422
电缆式φ5mm 5芯 2m电缆 AWG 24(PVC)φ5mm 6芯 2m电缆 AWG 24(PVC)φ5mm 8芯2m 电缆 AWG 24(PVC)
接插式M12 8针

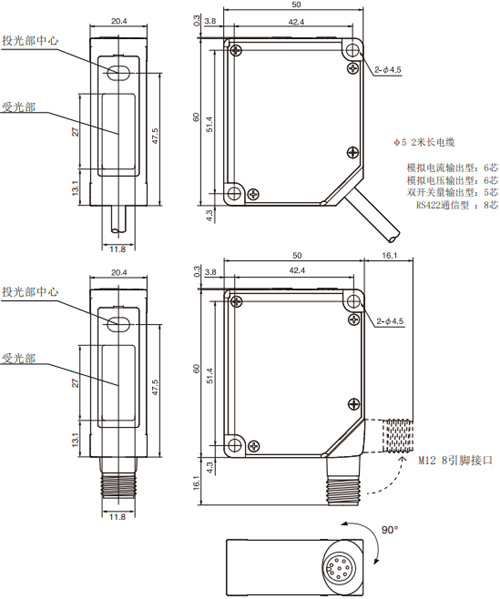

外形尺寸:

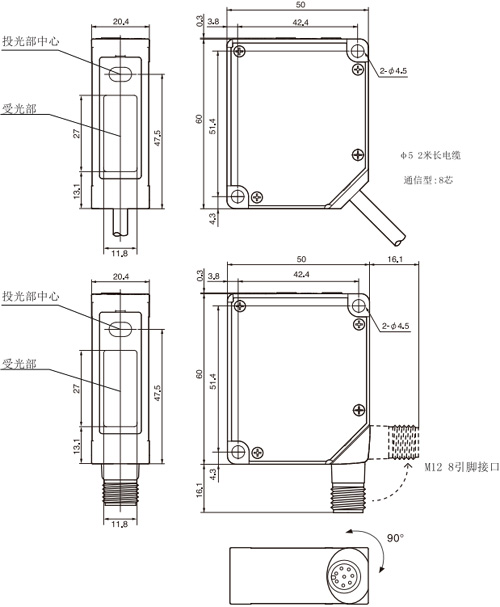

漫反射正反射




接线图:
