TD1系列对射型边缘测量激光位移传感器

产品分类:位移传感器
产品规格:标准件
产品品牌:OPTEX-FA
浏览次数:110
上架时间:2023-11-24
产品详情

主要特点:
边缘测量、宽度·间距测量可选
● 采用宽光幕激光:3×14mm
● 配置RS-485通信方式
● 采样周期:500µs
● 配置光轴对焦调整机能





应用举例:


薄膜缠绕控制(纠偏测量)薄膜弯曲控制·边缘测量圆柱体的外径测量晶片边缘测量
电子部件的方向判别瓶盖浮起检测橡胶板边缘缺损检测滚轴缝隙检测




感应头

型号TD1-010M8J
测量范围边缘模式:±5mm、宽度模式:10mm
感应头安装距离Max.300mm
光源介质·波长红色半导体激光·660nm
最大输出功率390μw
激光等级CLASS 1(IEC/J IS)
光斑尺寸3×14mm
线性精度感应头安装距离100mm时:±0.4%F.S.(±40μm)
重复精度※1±5μm
采样周期500μs
温度漂移±0.02%F.S./℃
指示灯发射器 电源指示灯:绿色 接收器 电源指示灯:绿色、报警指示灯:红色
通讯方式RS-485
电源电压DC12~24V±10%
消耗电流发射器:20mA以下(DC12V时) 接收器:80mA以下(DC12V时)
连接形式连接器:M8 4针连接器附带300mm电缆线
耐环境性使用环境温度/湿度-10~+50℃/35~85%RH(无结露·结冰)
存储环境湿度/温度-20~+60℃/35~85%/RH(无结露·结冰)
使用环境照度太阳光:10,000lx以下,白炽灯:3,000lx以下
抗震动10~55Hz双振幅1.5mm X,Y,Z各方向2小时
耐撞击约50G(500m/s²) X,Y,Z各方向3次
保护电路逆接保护
防护等级IP50
适用法令EMCEMC指令(2014/30/EU)
环境RoHS指令(2011/65/EU) 、中国RoHS(指令第32号)
适用规格EN60947-5-2
材质外壳:铝压铸 发射·接收镜头:玻璃
质量发射器、接收器:各30g(包含300mm的电缆线)

※1 平均采样次数:1次。



控制器单元

型号CDA-DM 2(连接母机)
安装方式DIN导轨安装
感应头连接台数Max.2台
连接形式M8 4针连接器
通信方式RS485兼容(延长电缆长度Max.10米)
显示测量值·设定点阵显示器128x96像素日语/英语可选
指示灯电源指示灯:绿 输出指示灯:橙
I/O外部输入1CH(对CH1,CH2两通道有作用)

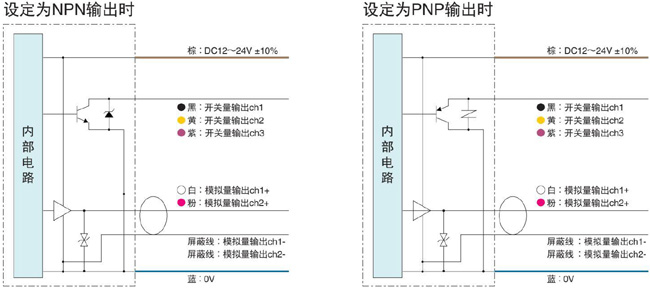

开关量输出2CH可选择PNP/NPN集电极开路Max.100mA/DC24V 残留电压:1.8V以下
模拟量输出2CH输出模拟电流/电压可切换电流:4~20mA(最大负荷300Ω)电压:0~10V(输出阻抗100Ω)
额定值电源电压DC12~24V±10%
消耗电流120mA以下(DC12V时)
耐环境性保护电路逆接保护、过电流保护功能
防护等级IEC规格IP50
使用环境温度/湿度-20~+50C/35~85%RH(无结露·结冰)
存储环境温度/湿度-20~+60℃/35~85%RH(无结露·结冰)
抗震动10~55Hz、双振幅1.5mm、X,Y,Z各方向2小时
耐撞击约50G(500m/s2) X,Y,Z各方向3次
材质PC
质量170g




外形尺寸:

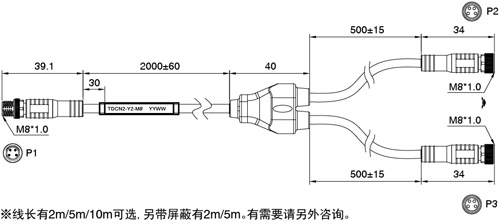

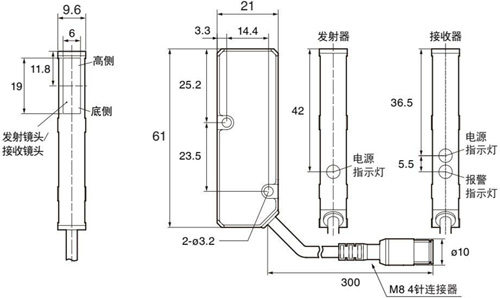

感应头:TD1Y型电缆线:TDCN2-Y2-M8(-S)

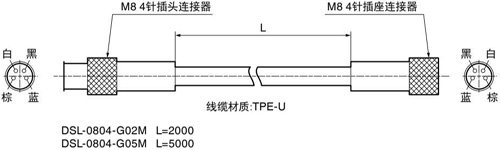

T型连接器:SYL-0804-G0MC传感器·控制器间延长线:DSL-0804-G02M / DSL-0804-G05M

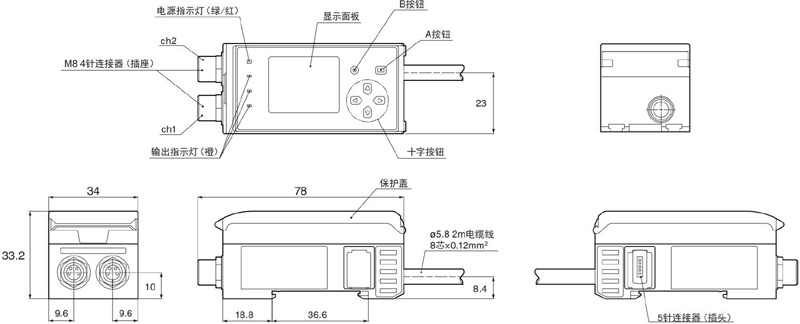

控制器单元: CDA-DM2
