LS系列2D形状测量激光位移传感器

产品分类:位移传感器
产品规格:标准件
产品品牌:OPTEX-FA
浏览次数:111
上架时间:2023-11-24
产品详情

主要特点:
● 线性精度±0.1%F.S.
● 采样周期可达0.5ms





应用举例:


刹车盘部件的高度测量检测是否两张基板重叠在一起密封胶的涂装位置、涂装量测量汽车车门间隙、高度差检测




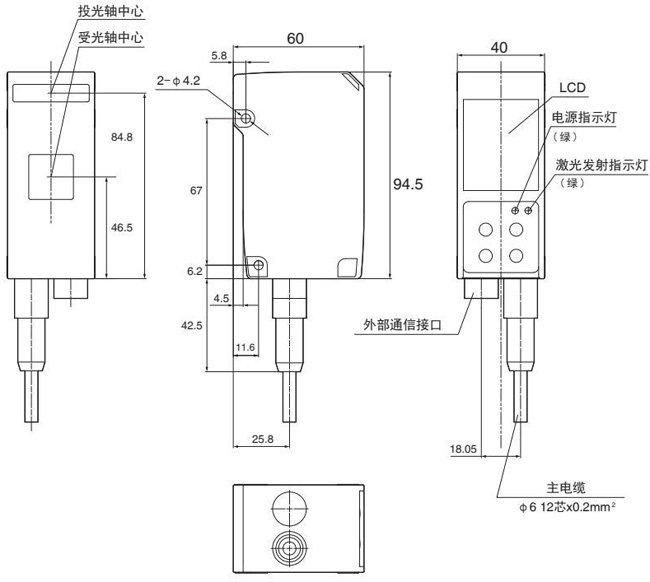

型号LS-100CN
测量距离100±25mm
视野宽度(受光范围)宽度17mm(距离75mm时)~27mm(距离125mm时)
光源红色半导体激光 波长655nm 最大输出功率1mW
激光等级IEC/JISClass 2
FDACLASS II
光斑尺寸※10.3x32mm
线性精度Z轴±0.1%F.S.(50pm)
重复精度※2Z轴2μm
分辨率※3X轴25μm
采样周期参考值5ms(高精度模式:全视野测量时)可达0.5ms
显示器液晶显示屏
指示灯电源指示灯(绿)/激光投射指示灯(绿)

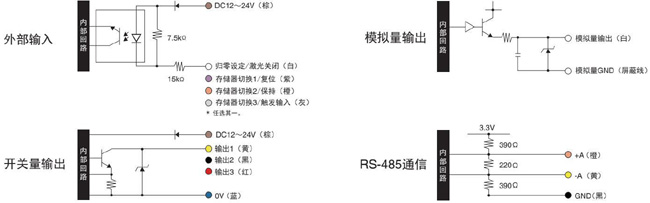

外部输入存储器切换/触发/保持/复位/激光关闭/归零设定输入
控制输出3个输出点 NPN型max.100mA/DC30V(残留电压Max.1.8V)
模拟量输出4~20mA 测量范围外:24mA(负荷阻抗max.300Ω)
通信规格RS-485半双工9.6k~4.0Mbps
温度漂移(参考值)0.05%F.S./℃
电源电压DC12~24V(+10%、-5%以内)
消耗电流※4Max180mA
耐环境性防护等级IP67
使用环境温度/湿度-10~+40℃/35~85%RH(不结露、不结冰的情况下)
存储环境温度/湿度-20~+60℃/35~85%RH(不结露、不结冰的情况下)
使用周围照度太阳光10000Lx以下/白帜灯3000Lx以下
耐振动10~55Hz 双振幅1.5mm X,Y,Z三方向各2小时
耐冲击约50G(500m/s²) X,Y,Z三方向各3次
材质本体:压铸锌·PC/投光受光部:玻璃
质量约300g

● PNP输出型,型号为:LS-100CP。
※1 以测量距离中心位置上的中心光束强度的1/e2 (13.5%)来定义。该定义的光斑尺寸以外有漏光、或光束周边存在比被测物体反射率高的物体时,测量结果可能会受其影响。
※2 白色工件中间5mm宽度的平均高度测量、平滑处理8次、平均采样次数32次(初始设定时)。
※3 测量距离75mm时。
※4 电源电压DC24V,包含模拟量输出的负载电流,不包含控制输出。
