主要特点：
● 搭载高速 · 高精度激光扫描型非接触式尺寸测量仪，同时测量立铣刀·钻头的外径、振幅
● 通过设置被测物并按下开始按键的自动测量功能，只需旋转一圈，仅2秒即可完成测量外径和振幅
● 支持奇数/偶数刀片通过3600回/秒的高速扫描测量捕捉刀尖
● 自动检测设定的刀片数，旋转1圈时显示、输出“外径”、“振幅”的测量结果

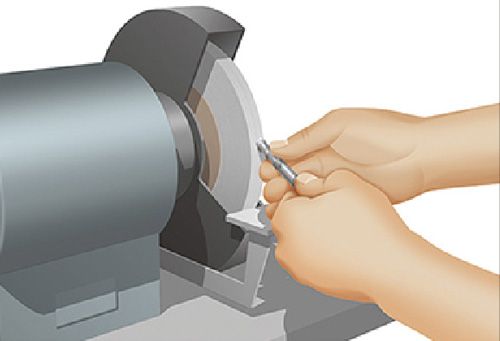

立铣刀再研磨后的外径测量
感应头
| 项目 | EMS-20 | EMS-40 | |
| 传感器型号 | LMG D7-307 | LMG D7-607 | |
| 光源 | 可见半导体激光(波长:655nm) | ||
| 激光等级 | CLASS 2(IEC/JIS※2 ) | ||
| 最小显示值 | 0.1μm | ||
| 测量速度 | 3,600回/秒 | ||
| 测量时间 | 2～3秒(可变更) | ||
| 测量精度※1 | 再现性 | ±2.0μm以内 | ±4.0μm以内 |
| 测量工具 | 刃径 | 0.2～20mm | 0.5～40mm |
| 刃长 | 130mm | 200mm | |
| 全长 | 250mm | 300mm | |
| 柄径 | 3～20mm | 5～40mm | |
| 旋转用电机 | 带设定功能的调速阀电机 | ||
| 测量位置移动方法 | 圆形手柄(手动) | ||
| 环境温度 | 0～+45℃ | ||
| 尺寸 | 420×390×350mm(W× D × H) | 550 × 580 × 460mm(W× D × H) | |
| 重量 | 20kg | 36kg | |
| 电源 | AC85 ～ 260V 50/60Hz 15VA | ||
※1 在周围温度20±5℃、平均次数896次(显示间隔0.25秒)以上的情况下，圆棒的外径测定时(不包含±1位的量化误差)。
※2 关于FDA请另外咨询。
显示器
| 型号 | D7 |
| 测量值显示器 | 测量值显示器同时显示外径·振幅测量值 |
| 位置显示功能(可选) | 以0.1mm为单位表示距离前端的位置 |
| 切换测量刃数 | 用左侧的▲▼按钮简单切换 刃数选择2号为2刃，3号为3刃… 8号为8刃(已登录) |
| 数据输出 | RS232C、或USB转换适配器连接 |
| 尺寸 | 310×250×120(mm) (W× D × H) |
| 重量 | 4kg |
| 电源 | AC85～260V 50/60Hz 30VA |
| 连接电缆线 | 各2m |
