LG100/200系列高精度光栅式接触位移传感器

产品分类:位移传感器
产品规格:标准件
产品品牌:OPTEX-FA
浏览次数:122
上架时间:2023-11-24
产品详情

主要特点:
● 橡胶套管、电缆套管采用强耐油材质,在恶劣环境下也可使用
● 滑动耐久性达5,000万次以上
● 提供5种接口单元
● 防护等级IP67G





应用举例:


检测轧辊间隙检测基板厚度芯片平整度测量就位确认
基板多点测量测量铆合高度量复印机零件的平行度测量凸轮轴位移量
刹车盘的多点测量平面度测量工件高度检测加工机刀具长度测量
工件判别工件跳动测量检查夹具检测压入量
检测基板翘曲工作台定位



LG100系列参数

型号LG100-110LG100-0510LG100-0110LG100-125LG100-0525LG100-0125LG100-150LG100-0550
测量范围10mm25mm50mm
分辨率1μm0.5μm0.1μm1μm0.5μm0.1μm1μm0.5μm

线性精度(20℃)

L=任意测量长度(mm)

1.5μm+(L/50)μm0.8um+(L/50)μm1.5+L/50µm0.8+L/50µm1.5+L/50µm
窄范围精度0.5μm(任意20μm的范围)
重复精度:2σ(20℃)0.3μm
原点重复精度:σ(20℃)σ≦0.5μm(在同一方向通过原点的恒定速度低于300mm/s)
测量力向下安装时1.4N以下4.6N以下5.7N以下
横向安装时1.3N以下4.3N以下5.3N以下
向上安装时1.2N以下4.0N以下4.9N以下
位置检出方式光电式透射型线性编码器
最大响应速度1,500mm/s400mm/s1,500mm/s400mm/s1,500mm/s
输出信号90º相位差,差动方形波(RS-422A等效)
最小边缘间隔500ns(2MHz)250ns(4MHz)500ns(2MHz)250ns(4MHz)500ns(2MHz)250ns(2MHz)
输出信号间距4μm2μm0.4μm4 µm2μm0.4μm4 µm2μm
原点信号(Z相)位置距传感器顶端(下死点)约3mm距传感器顶端(下死点)约5mm
质量约260g约300g约400g
测头φ3mm硬质合金(安装螺纹: M2.5(P=0.45)×5)标准测头No.901312
轴套直径φ8mmφ15mm
轴承类型线性滚珠轴承
输出电缆长度2m(从主体直接引出)
连接器使用插头: HR10A-10P-10P(HIROSE),兼容插座: HR10A-10R-10S(HIROSE),兼容连接器: HR10A-10J-10S(HIROSE)
使用温度(湿度)范围0~+50℃(20~80%RH、无凝结)
存储温度(湿度)范围-10~+60℃(20~80%RH、无凝结)
标准附件传感器更换用扳手:No.538610传感器更换用扳手:No.210187



LG200系列参数

型号LG200-110LG200-0510LG200-0110
测量范围10mm
分辨率1µm0.5µm0.1µm
线性精度(20℃)1.5+L/50µm L=任意测量长度(mm)0.8+L/50µm L=任意测量长度(mm)
窄范围精度0.5μm(任意20μm的范围)
重复精度:2σ(20℃)0.3µm
测量力向下安装时0.8N以下
横向安装时0.75N以下
向上安装时0.7N以下
位置检出方式光电式透射型线性编码器
最大响应速度1500mm/s400mm/s
输出信号90º相位差,差动方形波(RS-422A等效)
最小边缘间隔500ns(2MHz)250ns(4MHz)
输出信号间距4µm2µm0.4µm
质量约210g
测头φ3mm硬质合金(安装螺纹: M2.5(P=0.45)×5)标准测头No.901312
轴套直径φ8mm
轴承类型线性滚珠轴承
输出电缆长度约2.5m(从主体直接引出)
连接器使用插头: HR10A-10P-10P(HIROSE),兼容插座: HR10A-10R-10S(HIROSE),兼容插孔: HR10A-10J-10S(HIROSE)
使用温度(湿度)范围0~+50℃(20~80%RH、无凝结)
存储温度(湿度)范围-10~+60℃(20~80%RH、无凝结)
标准附件传感器更换用扳手:No.210187



放大器装置EJ-102N/通信单元CC-Link/通信单元USB

型号放大器装置 EJ-102N
显示单位mm
光栅式传感器连接端口数2
适用传感器信号差动方波、带原点标识的差动方波(5μm、1μm、0.5μm、0.1μm分辨率)
输入响应频率5MHz
用户接口显示负号+8位及指示符(显示轴数为1轴,手动切换)
键数4
外部输入输出I/O端口数输入:4个端口(Ch切换、峰值清除、保持、预置) 输出:4个端口(Err/ALL GO、公差判定)
适用通信标准CC-Link、UBS(通过选购件通信单元进行支持)
装置最大连接数8台EJ放大器+1台通信单元 (选购件)(光栅式传感器最大连接数:16个)
电源额定输入电压10V~27VDC
最大消耗功率仅1台:3W以下(含2个光栅式传感器) 最大连接时:30W以下(含通信单元和光栅式传感器16个)
使用温度(湿度)范围0~+50℃(20~80%RH、无凝结)
存储温度(湿度)范围-10~+60℃(20~80%RH、无凝结)
主机质量约120g
CE

EMC指令:EN 61326-1

Immunity test requirement:Clause 6.2 Table 2

E mission limit:Class A

RoHS指令:EN IEC 63000



型号通信单元 CC-Link
适用接口USB 2.0 Full Speed
CC-Link Ver.1.10
CC-Link Ver.2.00
用户接口显示POWER(绿) 、RUN(绿) 、ERROR(红) 、EJ-CONNECT(绿)
开关旋转开关×3(站号设置×2、通信速度设置×1)
功能

USB、CC-Link各协议通用、当前值的读取※1、当前值的保持(软件保持)、EJ放大器的参数设置、公差判定值的设置、预置值的设置、预置/调零的清除、峰值清除、错误清除

※1CC-Link仅Ver.2.00支持。

电源EJ-102N供电(无法通过USB供电)
使用温度(湿度)范围0~+50℃(20~80%RH、无凝结)
存储温度(湿度)范围-10~+60℃(20~80%RH、无凝结)
CE

EMC指令:EN 61326-1

Immunity test requirement:Clause 6.2 Table 2

Emission limit:Class A

RoHS指令:EN IEC 63000



型号通信单元 PROFINET
适用接口PROFINET RT(RT Class1)/USB 2.0 Full Speed
用户接口POWER(绿)、NETWORK(绿/红)、
MODULE(绿/红)、 LINK P0RT1(绿)、
LINK P0RT2(绿)、EJ-CONNECT(绿)
功能USB、PROFINET各协议通用、当前值的读取、当前值的保持(软件保持)、EJ计数器的参数设置、公差判定值的设置、预设值的设置、预设/置零的清除、峰值清除、错误清除
电源EJ-102N供电(无法通过USB供电)
使用温度(湿度)范围0~+50℃(20~80%RH、无凝结)
存储温度(湿度)范围-10~+60℃(20~80%RH、无凝结)



型号通信单元 通信单元 EtherNet/IP
适用接口EtherNet/IP
用户接口POWER(绿)、NETWORK(绿/红)、
MODULE(绿/红)、 LINK P0RT1(绿/橙)、
LINK P0RT2(绿/橙)、EJ-CONNECT(绿)
功能USB、EtherNet/IP各协议通用、当前值的读取、当前值的保持(软件保持)、EJ计数器的参数设置、公差判定值的设置、预设值的设置、预设/置零的清除、峰值清除、错误清除
电源EJ-102N供电(无法通过USB供电)
使用温度(湿度)范围0~+50℃(20~80%RH、无凝结)
存储温度(湿度)范围-10~+60℃(20~80%RH、无凝结)



型号通信单元 通信单元 EtherCAT
适用接口EtherCAT
用户接口POWER(绿)、RUN(绿)、ERROR(红)、
L/A IN(绿)、L/A OUT(绿)、
EJ-CONNECT(绿)
功能USB、EtherCAT各协议通用、当前值的读取、当前值的保持(软件保持)、EJ计数器的参数设置、公差判定值的设置、预设值的设置、预设/置零的清除、峰值清除、错误清除
电源EJ-102N供电(无法通过USB供电)
使用温度(湿度)范围0~+50℃(20~80%RH、无凝结)
存储温度(湿度)范围-10~+60℃(20~80%RH、无凝结)



型号通信单元 USB
适用接口USB 2.0 Full Speed
用户接口POWER(绿)
功能当前值的读取、当前值的保持(软件保持)、EJ放大器的参数设置、公差判定值的设置、预置值的设置、预置/调零的清除、峰值清除、错误清除
电源EJ-102N供电(无法通过USB供电)
使用温度(湿度)范围0~+50℃(20~80%RH、无凝结)
存储温度(湿度)范围-10~+60℃(20~80%RH、无凝结)
CE

EMC指令:EN 61326-1

Immunity test requirement:Clause 6.2 Table 2

Emission limit:Class A

RoHS指令:EN IEC 63000





外形尺寸(mm):

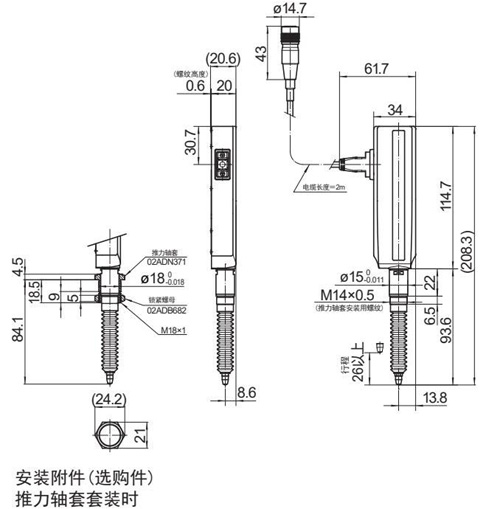

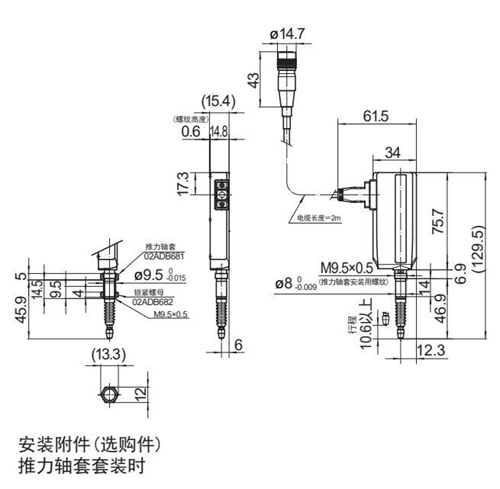

LG100-110/0510/0110LG100-125/0525/0125

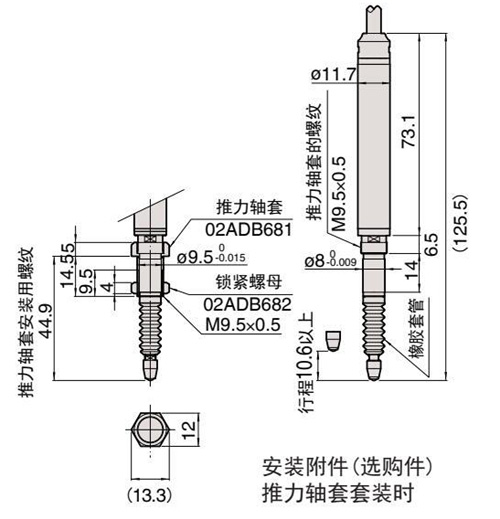

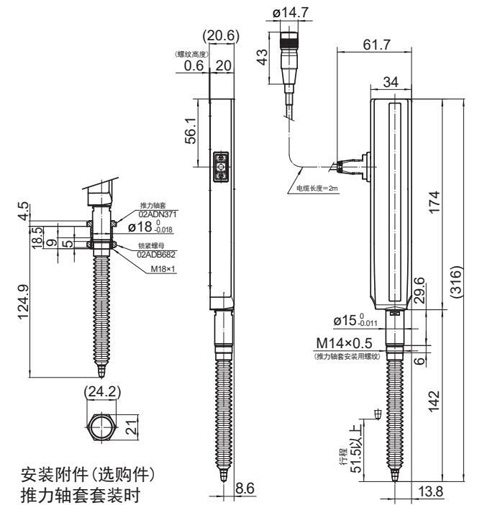

LG100-150/0550 LG200-110/LG200-0510/LG200-0110

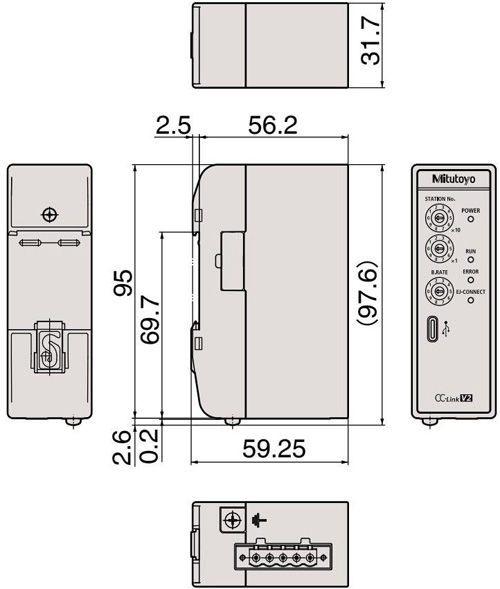

放大器装置 EJ-102N通信单元 CC-Link

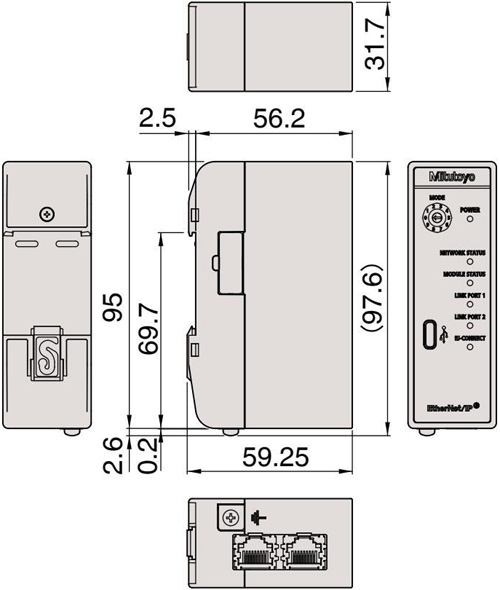

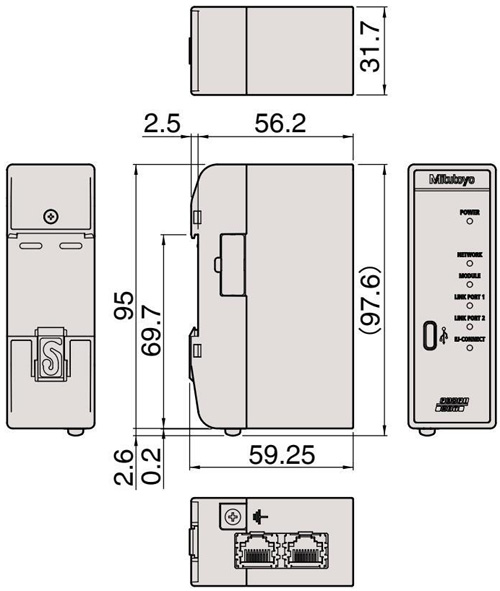

通信单元 PROFINET放大器装置 EtherNet/IP

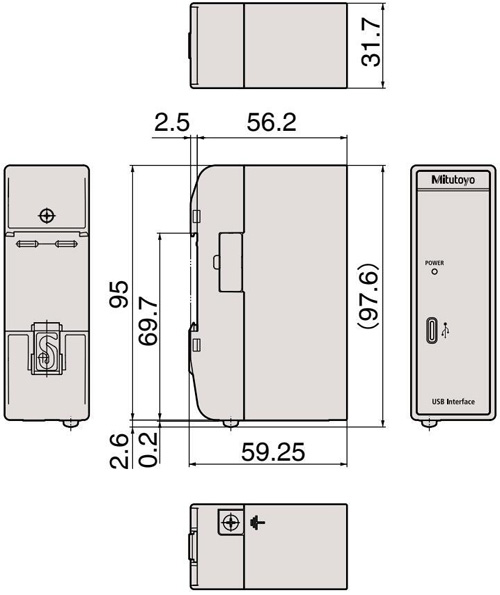

 通信单元 EtherCAT通信单元 USB
