主要特点：
●适用于槽型标签和接头检测
●支持IO-Link
●1个或2个开关量输出
●2个开关量输出用于同时检测标签/接头检测和材料断裂
●传感器外壳顶部带3个LED和1个按键
●3种Teach-in方法，通过按键或pin5进行Teach-in或通过LinkControl进行参数化
|
|
|
|
|
|
| 产品描述 |

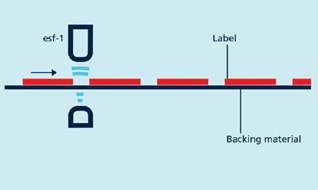

| 标签被引导从传感器的槽型位置穿过。在槽型下方的超声波发射器发出高频声波脉冲穿透衬底材料，声波脉冲造成衬底材料的振动，由此产生了一个明显减弱的声波射向对面。槽型上方的接收器接收到了这个声波。透过衬底材料发射给接收器的信号强度与透过标签发射的是有差别的，这种信号差异被esf-1解析。衬底材料和标签之间的信号差别很微小了，为了实现差异性，esf-1传感器需要对标签Teach-in。 |
 |

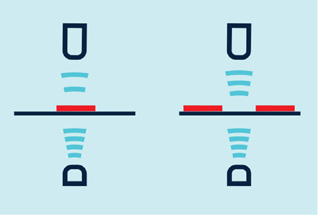

| 带有标签的背衬材料会衰减的电平信号 |
|
| esf-1 |
| 可以检测透明，反射性材质以及金属化标签等，不受标签的颜色影响。测量周期可根据需要的声波功率进行自动调整。对于薄的标签和衬底材料的检测，esf-1运行速度很快，响应时间< 300 µs。为了能够检测一些不常见的标签，例如穿孔或凿眼的标签，目前有三种不同的Teach-in方法。 |
| A)衬底材料和标签的动态Teach-in |
| 在Teach-in过程中,引导衬底材料和标签以恒定速度穿过槽型位置。esf-1传感器自动进行标签以及标签之间缝隙的信号强度的Teach-in。 |
 |
| B) 单独对衬底材料和标签Teach-in |
| 衬底材料和标签之间的信号强度差异可能很微小。为了仍然能够从信号上的很小差别扫描出标签，信号强度的Teach-in是分开完成的：先对衬底材料Teach-in，然后对衬底材料上的标签Teach-in。这两个信号强度差异就是开关信号的阈值。 |
C) 仅对片材Teach-in
|

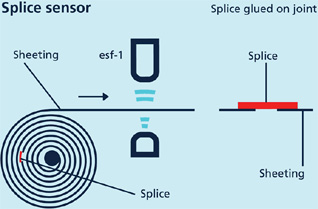

| 片材通常是从卷筒拉出来后进行加工的，而需要检测的片材接头藏在在这卷片材里面，很难接近。这儿就有一种单独的Teach-in方法，仅对片材Teach-in。esf-1能检测到接头处时的信号强度明显不同于检测片材时的，并且设置它的输出。 |
 |
| 接头检测 |
|
|
|
|
|
|
| Teach-in步骤 |
| 可以选择通过传感器外壳顶部的按键或者接插件的pin5进行Teach-in。也可以选择用软件编程设置参数。测量值也能以图解形式显示。 |
|
|
|
|
|
|
附带LinkControl功能
|
| esf-1也可以选择用软件编程设置参数。测量值也能以图解形式显示。 |
 |

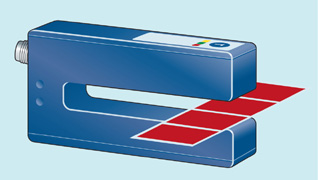

| 标签从槽型区域通过，esf-1检测到衬底材料和标签的信号差异。 |
|
|
|
|
|
|
| IO-Link |
| esf-1传感器具有推挽开关输出，并支持1.1版的IO-Link。 |
|
|
|
|
|
|

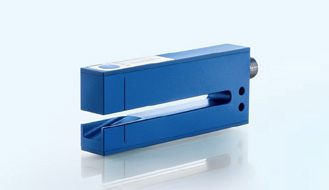

| esf-1/CF/A | 外形尺寸 |
 |  |
| 工作范围 | 单位重量<20g>㎡ --- ≥400g/㎡的片材，厚度小于0.2mm的金属层压薄板和薄膜，自粘薄膜，背衬材料上的标签 |
| 外形设计 | 叉型 |
| 工作模式 | 标签/接头检测，IO-Link |
| 测量方法 | 脉冲操作带有振幅估算 |
| 换能器频率 | 500kHz |
| 工作电压 | 20-30Vd.c., 反极性保护 |
| 电压脉动 | ±10% |
| 空载电流损耗 | ≤50mA |
| 连接类型 | 4芯M8接插件 |
| 输入 | com端输入；自学习输入 |
| 推挽开关量输出 | 检测到标签/接头：Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA，常开/常闭，可调节，短路保护 |
| 响应时间 | 300µs至2.25 ms，取决于材料 |
| 上电延时 | <300ms |
| 槽宽 | 6mm |
| 槽深 | 70mm |
| 材质 | 铝阳极氧化 |
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 |
| 防护等级EN 60529 | IP65 |
| 工作温度 | +5°C - +60°C |
| 储存温度 | -40°C - +85°C |
| 重量 | 80g |
| 控制装置 | 一个按键 |
| 设定范围 | 按键；Pin2；IO-Link |
| 指示灯 | 1 x LED绿灯：正常材料； 1 x LED黄灯：标签/接头（Pin4信号）；1 x LED红色：缺料或材料断裂； LED闪烁：Teach-in |
| 选型和订货数据 |
|
| 开关量输出 | 订货型号 |
| 1 x Push-Pull | esf-1/CF/A |
|
|
|
|
|
|

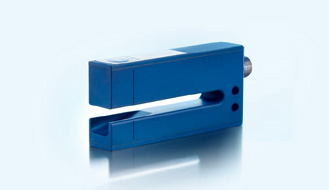

| esf-1/CDF/A | 外形尺寸 |
 |  |
| 工作范围 | 单位重量<20g>㎡ --- ≥400g/㎡的片材，厚度小于0.2mm的金属层压薄板和薄膜，自粘薄膜，背衬材料上的标签 |
| 外形设计 | 叉型 |
| 工作模式 | 标签/接头检测，IO-Link |
| 测量方法 | 脉冲操作带有振幅估算 |
| 换能器频率 | 500kHz |
| 工作电压 | 20-30Vd.c., 反极性保护 |
| 电压脉动 | ±10% |
| 空载电流损耗 | ≤50mA |
| 连接类型 | 5芯M12接插件 |
| 输入 | com端输入；同步输入；自学习输入 |
| 推挽开关量输出 | 检测到标签/接头：Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA，常开/常闭，可调节，短路保护 |
| PNP开关量输出 | 检测到断料/缺料：pnp，Imax = 200 mA (UB-2V)，常开/常闭，可调节，短路保护 |
| 响应时间 | 300µs至2.25 ms，取决于材料 |
| 上电延时 | <300ms |
| 槽宽 | 6mm |
| 槽深 | 70mm |
| 材质 | 铝阳极氧化 |
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 |
| 防护等级EN 60529 | IP65 |
| 工作温度 | +5°C - +60°C |
| 储存温度 | -40°C - +85°C |
| 重量 | 80g |
| 控制装置 | 一个按键 |
| 设定范围 | 按键；Pin5；LCA-2；IO-Link |
| 同步 | 是 |
| 指示灯 | 1 x LED绿灯：正常材料； 1 x LED黄灯：标签/接头（Pin4信号）；1 x LED红色：缺料或材料断裂（Pin2信号)； LED闪烁：Teach-in |
| 选型和订货数据 |
|
| 开关量输出 | 订货型号 |
| 1 x Push-Pull + PNP | esf-1/CDF/A |
|
|
|
|
|
|

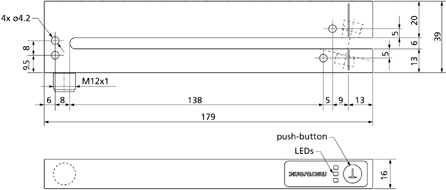

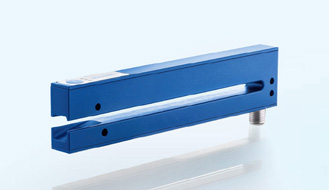

| esf-1/7/CDF/A | 外形尺寸
|
 |  |
| 工作范围 | 单位重量<20g>㎡ --- ≥400g/㎡的片材，厚度小于0.2mm的金属层压薄板和薄膜，自粘薄膜，背衬材料上的标签 |
| 外形设计 | 叉型 |
| 工作模式 | 标签/接头检测，IO-Link |
| 测量方法 | 脉冲操作带有振幅估算 |
| 换能器频率 | 500kHz |
| 工作电压 | 20-30Vd.c., 反极性保护 |
| 电压脉动 | ±10% |
| 空载电流损耗 | ≤50mA |
| 连接类型 | 5芯M12接插件 |
| 输入 | com端输入；同步输入；自学习输入 |
| 推挽开关量输出 | 检测到标签/接头：Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA，常开/常闭，可调节，短路保护 |
| PNP开关量输出 | 检测到断料/缺料：pnp，Imax = 200 mA (UB-2V)，常开/常闭，可调节，短路保护 |
| 响应时间 | 300µs至2.25 ms，取决于材料 |
| 上电延时 | <300ms |
| 槽宽 | 6mm |
| 槽深 | 86mm |
| 材质 | 铝阳极氧化 |
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 |
| 防护等级EN 60529 | IP65 |
| 工作温度 | +5°C - +60°C |
| 储存温度 | -40°C - +85°C |
| 重量 | 90g |
| 控制装置 | 一个按键 |
| 设定范围 | 按键；Pin5；LCA-2；IO-Link |
| 同步 | 是 |
| 指示灯 | 1 x LED绿灯：正常材料； 1 x LED黄灯：标签/接头（Pin4信号）；1 x LED红色：缺料或材料断裂（Pin2信号)； LED闪烁：Teach-in |
| 选型和订货数据 |
|
| 开关量输出 | 订货型号 |
| 1 x Push-Pull + PNP | esf-1/7/CDF/A |
|
|
|
|
|
|
