主要特点：

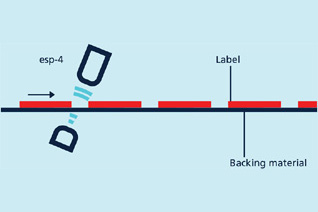

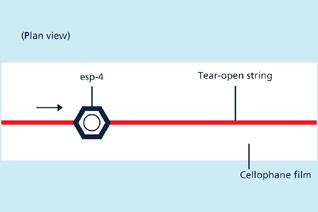

●用于检测速度较快运行的卷材或标签

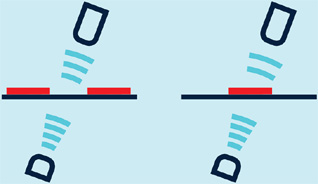

●用于标签/接合点和材料断裂的检测
●2个PNP开关量输出
●通过控制输入进行示教或通过LinkControl进行参数化

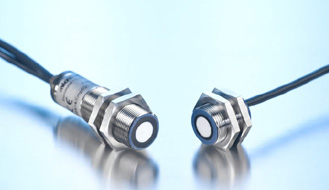

| esp-4/3CDD/M18 E+S | 外形尺寸 |
 |  |
| 工作范围 | 单位面积重量20-600g/m²的片材、不厚于0.6 mm的金属层压片材和薄膜、自粘薄膜、背衬材料上的标签等。 |
| 设计 | 圆柱形M18 |
| 工作模式 | 标签/接头检测 |
| 特性 | 发射器和接收器之间距离可以选择，电缆连接 |
| 测量方法 | 脉冲操作带有振幅估算 |
| 换能器频率 | 400kHz |
| 盲区 | 在发射器与接收器前方7mm处 |
| 工作电压 | 20-30Vd.c., 反极性保护 |
| 电压脉动 | ±10% |
| 空载电流损耗 | ≤50mA |
| 连接类型 | 2mPUR电缆, 7 x 0.25mm² |
| 输入 |
|
| 描述 | < -UB+18V: 逻辑 1; > -UB+13V或控制输入端，开路: l，逻辑：0 |
| 输入1 | 控制输入 |
| 输入2 | 控制输入 |
| 输入3 | 控制输入 |
| 输出 |
|
| 输出1 | 检测到标签/接头：PNP，Imax = 200mA (UB-2V)，常开/常闭 ，可调节 ，短路保护 |
| 输出2 | 检测到断料/缺料：PNP，Imax = 200mA (UB-2V)，常开/常闭 ，可调节 ，短路保护 |
| 上电延时 | <300ms |
| 发射器-接收器间距 | 20-40mm; 建议: 40mm±3mm |
| 允许的角度偏差 | 安装角度: 垂直正对检测材料后偏离±15°(±10°to±45°)安装 |
| 材质 | 黄铜套管，镀镍的，塑料零件，PBT,PA |
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 |
| 螺母最大拧紧力矩 | 15Nm |
| 防护等级EN 60529 | IP65 |
| 工作温度 | +5°C - +60°C |
| 储存温度 | -40°C - +85°C |
| 重量 | 130g |
| 控制装置 | 控制输入 |
| 设定范围 | 通过控制输入选择工作范围；Teach-in；LCA-2 |
| 指示灯 | 1x双LED；绿灯：单张，红灯：标签/接头，红灯闪烁：断料/缺料 |
| 选型和订货数据 |
|
| 开关量输出 | 订货型号 |
| 2 x PNP | esp-4/3CDD/M18 E+S |
|
|
|
|
|
|

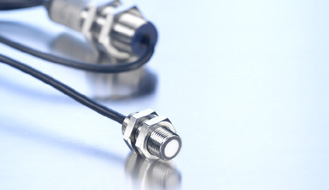

| esp-4/M12/3CDD/M18 E+S | 外形尺寸 |
 |  |
| 工作范围 | 单位面积重量20-600g/m²的片材、不厚于0.6 mm的金属层压片材和薄膜、自粘薄膜、背衬材料上的标签等。 |
| 设计 | 圆柱形M12，接收器换能器与运算单元分开 |
| 工作模式 | 标签/接头检测 |
| 特性 | 发射器和接收器之间距离可以选择，电缆连接 |
| 测量方法 | 脉冲操作带有振幅估算 |
| 换能器频率 | 500kHz |
| 盲区 | 在发射器与接收器前方5mm处 |
| 工作电压 | 20-30Vd.c., 反极性保护 |
| 电压脉动 | ±10% |
| 空载电流损耗 | ≤50mA |
| 连接类型 | 2mPUR电缆, 7 x 0.25mm² |
| 输入 |
|
| 描述 | < -UB+18V: 逻辑 1; > -UB+13V或控制输入端，开路: l，逻辑：0 |
| 输入1 | 控制输入 |
| 输入2 | 控制输入 |
| 输入3 | 控制输入 |
| 输出 |
|
| 输出1 | 检测到标签/接头：PNP，Imax = 200mA (UB-2V)，常开/常闭 ，可调节 ，短路保护 |
| 输出2 | 检测到断料/缺料：PNP，Imax = 200mA (UB-2V)，常开/常闭 ，可调节 ，短路保护 |
| 上电延时 | <300ms |
| 发射器-接收器间距 | 20-30mm; 建议: 20mm±3mm |
| 允许的角度偏差 | 安装角度: 垂直正对检测材料后偏离±15°(±10°to±45°)安装 |
| 材质 | 黄铜套管，镀镍的，塑料零件，PBT,PA |
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 |
| 螺母最大拧紧力矩 | M18:15Nm, M12:3Nm |
| 防护等级EN 60529 | IP65 |
| 工作温度 | +5°C - +60°C |
| 储存温度 | -40°C - +85°C |
| 重量 | 160g |
| 控制装置 | 控制输入 |
| 设定范围 | 通过控制输入选择工作范围；Teach-in；LCA-2 |
| 指示灯 | 1x双LED；绿灯：单张，红灯：标签/接头，红灯闪烁：断料/缺料 |
| 选型和订货数据 |
|
| 开关量输出 | 订货型号 |
| 2 x PNP | esp-4/M12/3CDD/M18 E+S |
|
|
|
|
|
|
| esp-4/Empf/3CDD/M18（接收器和运算单元） | 外形尺寸 |
|
|
|
 |  |
| 工作范围 | 单位面积重量20-600g/m²的片材、不厚于0.6 mm的金属层压片材和薄膜、自粘薄膜、背衬材料上的标签等。 |
| 设计 | 圆柱形M18 |
| 工作模式 | 标签/接头检测接收器及运算单元 |
| 特性 | 发射器和接收器之间距离可以选择，电缆连接 |
| 测量方法 | 脉冲操作带有振幅估算 |
| 换能器频率 | 400kHz |
| 盲区 | 在发射器与接收器前方7mm处 |
| 工作电压 | 20-30Vd.c., 反极性保护 |
| 电压脉动 | ±10% |
| 空载电流损耗 | ≤50mA |
| 连接类型 | 2mPUR电缆, 7 x 0.25mm² |
| 输入 |
|
| 描述 | PNP：< -UB+18V: 逻辑 1; > -UB+13V或控制输入端，开路: l，逻辑：0 |
| 输入1 | 控制输入 |
| 输入2 | 控制输入 |
| 输入3 | 控制输入 |
| 输出 |
|
| 输出1 | 检测到标签/接头：PNP，Imax = 200mA (UB-2V)，常开/常闭 ，可调节 ，短路保护 |
| 输出2 | 检测到断料/缺料：PNP，Imax = 200mA (UB-2V)，常开/常闭 ，可调节 ，短路保护 |
| 上电延时 | <300ms |
| 发射器-接收器间距 | 20-40mm; 建议: 40mm±3mm |
| 允许的角度偏差 | 安装角度: 垂直正对检测材料后偏离±15°(±10°to±45°)安装 |
| 材质 | 黄铜套管，镀镍的，塑料零件，PBT,PA |
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 |
| 螺母最大拧紧力矩 | 15Nm |
| 防护等级EN 60529 | IP65 |
| 工作温度 | +5°C - +60°C |
| 储存温度 | -40°C - +85°C |
| 重量 | 100g |
| 控制装置 | 控制输入 |
| 设定范围 | 通过控制输入选择工作范围；Teach-in；LCA-2 |
| 指示灯 | 1x双LED；绿灯：单张，红灯：标签/接头，红灯闪烁：断料/缺料 |
| 选型和订货数据 |
|
| 开关量输出 | 订货型号 |
| 2 x PNP | esp-4/Empf/3CDD/M18 |
|
|
|
|
|
|
| esp-4/Empf/M12/3CDD/M18 （接收器和运算单元） | 外形尺寸 |
|
|
|
 |  |
| 工作范围 | 单位面积重量20-600g/m²的片材、不厚于0.6 mm的金属层压片材和薄膜、自粘薄膜、背衬材料上的标签等。 |
| 设计 | 圆柱形M12，接收器换能器与运算单元分开 |
| 工作模式 | 标签/接头检测接收器及运算单元 |
| 特性 | 发射器和接收器之间距离可以选择，电缆连接 |
| 测量方法 | 脉冲操作带有振幅估算 |
| 换能器频率 | 500kHz |
| 盲区 | 在发射器与接收器前方5mm处 |
| 工作电压 | 20-30Vd.c., 反极性保护 |
| 电压脉动 | ±10% |
| 空载电流损耗 | ≤50mA |
| 连接类型 | 2mPUR电缆, 7 x 0.25mm² |
| 输入 |
|
| 描述 | PNP：< -UB+18V: 逻辑 1; > -UB+13V或控制输入端，开路: l，逻辑：0 |
| 输入1 | 控制输入 |
| 输入2 | 控制输入 |
| 输入3 | 控制输入 |
| 输出 |
|
| 输出1 | 检测到标签/接头：PNP，Imax = 200mA (UB-2V)，常开/常闭 ，可调节 ，短路保护 |
| 输出2 | 检测到断料/缺料：PNP，Imax = 200mA (UB-2V)，常开/常闭 ，可调节 ，短路保护 |
| 上电延时 | <300ms |
| 发射器-接收器间距 | 20-30mm; 建议: 20mm±3mm |
| 允许的角度偏差 | 安装角度: 垂直正对检测材料后偏离±15°(±10°to±45°)安装 |
| 材质 | 黄铜套管，镀镍的，塑料零件，PBT,PA |
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 |
| 螺母最大拧紧力矩 | M18:15Nm, M12:3Nm |
| 防护等级EN 60529 | IP65 |
| 工作温度 | +5°C - +60°C |
| 储存温度 | -40°C - +85°C |
| 重量 | 140g |
| 控制装置 | 控制输入 |
| 设定范围 | 通过控制输入选择工作范围；Teach-in；LCA-2 |
| 指示灯 | 1x双LED；绿灯：单张，红灯：标签/接头，红灯闪烁：断料/缺料 |
| 选型和订货数据 |
|
| 开关量输出 | 订货型号 |
| 2 x PNP | esp-4/Empf/M12/3CDD/M18 |
|
|
|
|
|
|
| 接线图 |
 |
|
|
|
| 2 x PNP |
|
|
|
