主要特点：
●两种输出方式：NPN/PNP开关量输出；工作模式：对射模式
●两种安装尺寸：M12; M18；三种检测信号：缺张; 单张; 双张
●两种检测范围：20-600g/m2；20-2000g/m2
●两种安装距离：20-40mm; 20-60mm
●两种运行状态：自动运行状态; 触发状态
●四种检测模式：标准模式; 厚模式; 薄模式; Teach-in模式
●检测模式可通过C1,C2,C3或调试器进行切换和调试
●运行状态、常开/常闭和其它参数数需通过调试器切换和设置
| M12 检测范围：20-600g/m2 | |||||

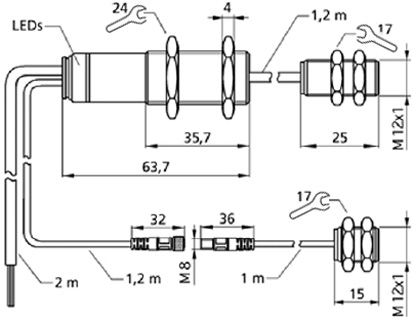

| 示意图 | 外形尺寸 | ||||
 |  | ||||
| 技术参数 | |||||
| 安装间距（发射器-接收器间距） | 20-40mm，建议：20±2mm | ||||
| 盲区 | 在发射器和接收器前方5mm处 | ||||
| 允许的角度偏差 | 与垂直层面成±45° | ||||
| 检测范围 | 单位面积重量20-600g/m2的纸张，合金层压板和厚达0.2mm的薄膜，自动粘附膜 | ||||
| 换能器频率 | 500kHz | ||||
| 工作电压 | 20-30VDC，短路，反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流 | ≤50mA | ||||
| 工作状态 | 自动运行状态； 触发状态 | ||||
| 控制装置 | 3个控制输出入：C1，C2，C3 | ||||
| 响应时间 | 触发状态<500μs，自动运行状态为 2.5ms | ||||
| 上电延时 | NPN输出：<750ms； PNP输出：<300ms | ||||
| 释放延时 | 触发状态：直到下一个边沿到来进入触发状态，自动运行状态为2.5ms | ||||
| 材质 | 黄铜套管，镀镍，塑料零件，PBT，PA；换能器：泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 安装螺纹 | 发射器：M12 接收器：M12 控制器： M18 | ||||
| 螺母最大拧紧力矩 | M18： 15Nm， M12： 3Nm | ||||
| 防护等级 EN 60529 | IP65 | ||||
| 工作温度 | +5°C - +60°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 160g | ||||
| 指示灯 | 1x双LED； 绿灯：单张 红灯：双张 红灯闪烁：缺张 | ||||
| 连接电缆 | 2m PUR电缆， 7 x 0.25mm2 发射器：1m PUR电缆带M8接插头 控制器：1.2m PUR电缆带M8接插头 接收器：1.2m PVC 电缆 | ||||
| 型号 | 输出信号 | ||||
| UAD600-M12M18NN-G2M | 双张： NPN开关量输出，常开/常闭，可切换 缺张： NPN开关量输出，常开/常闭，可切换 | ||||
| UAD600-M12M18PP-G2M | 双张： PNP开关量输出，常开/常闭，可切换 缺张： PNP开关量输出，常开/常闭，可切换 | ||||
| M18 检测范围：20-2000g/m2 | |||||
| 示意图 | 外形尺寸 | ||||
 |  | ||||
| 技术参数 | |||||
| 安装间距（发射器-接收器间距） | 20-60mm，建议：40±2mm | ||||
| 盲区 | 在发射器和接收器前方7mm处 | ||||
| 允许的角度偏差 | 与垂直层面成±45° | ||||
| 检测范围 | 单位面积重量20-2000 g/m2的纸张，合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm金属薄片，细瓦楞纸版，晶片和PCB电路板 | ||||
| 换能器频率 | 400kHz | ||||
| 工作电压 | 20-30VDC，短路，反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流 | ≤50mA | ||||
| 工作状态 | 自动运行状态； 触发状态 | ||||
| 控制装置 | 3个控制输出入：C1，C2，C3 | ||||
| 响应时间 | 触发状态<500μs，自动运行状态为2.5ms | ||||
| 上电延时 | NPN输出：<750ms； PNP输出：<300ms | ||||
| 释放延时 | 触发状态：直到下一个边沿到来进入触发状态，自动运行状态为2.5ms | ||||
| 材质 | 黄铜套管，镀镍，塑料零件，PBT，PA；换能器：泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 安装螺纹 | M18 | ||||
| 螺母最大拧紧力矩 | M18：15Nm | ||||
| 防护等级 EN 60529 | IP65 | ||||
| 工作温度 | +5°C - +60°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 130g | ||||
| 指示灯 | 1x双LED； 绿灯：单张 红灯：双张 红灯闪烁：缺张 | ||||
| 连接电缆 | 2m PUR电缆， 7 x 0.25mm2 发射器： 1m PUR电缆带M8接插头 接收控制器：1.2m PUR电缆带M8接插头 | ||||
| 型号 | 输出信号 | ||||
| UAD2000-M18NN-G2M | 双张： NPN开关量输出，常开/常闭，可切换 | ||||
| 缺张： NPN开关量输出，常开/常闭，可切换 | |||||
UAD2000-M18PP-G2M | 双张： PNP开关量输出，常开/常闭，可切换 | ||||
缺张： PNP开关量输出，常开/常闭，可切换 | |||||
| 接线图 | |||||
 |  | ||||
| NPN开关量输出 | PNP开关量输出 | ||||
| 工作原理： | |
| 一个高频的超声波发射器从薄片下方发射超声波波束。声波使薄片振动，而这也会在薄片的另一边产生一束很小的声波，被超声波接收器接收到。当信号透过两层薄片（双张）时会变得非常弱，无法到达接收器。可以检测缺张、单张和双张。 | |
 | |
| 安装： | |
| ●间距：发射器和接收器之间推荐安装间距是20mm（M12），40mm（M18）， 可以根据实际情况选择安装间距。 | |
| ●角度：纸张和薄膜，双张检测器可垂直于材料安装，摇摆运动不会削弱检测功能。细瓦楞纸板，薄金属片，晶片或厚塑料薄膜（如会员卡），双张检测器相对于通过的材料， 以一个偏离垂直方向的倾斜角α安装，细瓦楞纸板，建议安装倾斜角α≥35°，金属片或厚塑料膜为27°，晶片安装角度为11°。 | |
 | |
| 自动运行状态： | |
| ●标准模式，厚模式，薄模式三种模式可以在工作正在进行时进行切换（通过C1或C2进行切换）； | |
| ●当单张材料不能被三种模式中任意一种检测时，启用Teach-in模式（通过C1和C2进行切换，用C3进行调试）。 | |
| 触发状态： | |
| ●在连续进给的测量应用中需要用到触发状态，一个外部触发信号（如编码器）就可以触发测量； | |
| ●触发状态需要调试器进行设置和参数化，可以选择边沿触发或电平触发，C2控制输入端可以用于作为触发脉冲输入（tr）的功能； | |
| ●标准模式，薄模式两种模式可以在工作正在进行时进行切换（通过C3进行切换）； | |
| ●当单张材料不能被两种模式中任意一种检测时，才启用Teach-in模式（通过C1进行切换， 用C3进行调试）。 | |
| 主要应用： 印刷机、检标机、印后设备、覆膜机、折页机、包装机、投包机、皮壳机、叠片机、PCB制造业、锂电池制造业及太阳能硅片制造业等。 | |
