主要特点：
●1个推挽开关量输出,兼容NPN/PNP + 4-20mA/0-10V模拟量输出
●工作模式：对射模式（槽型）； 常开/常闭可切换，递增/递减可切换
●两种外形设计：30mm 槽宽； 60mm槽宽；两种检测范围：12mm；40mm
●外壳顶部有3个LED指示灯和1个按钮
●通过按钮设置； 通过调试器设置； 通过Pin5进行Teach-in
●自动同步和异步工作，可支持十个传感器同步(使用Pin5进行同步)
●分辨率0.01mm-0.02mm，金属外壳
| 槽宽：30mm 检测范围：12±6mm |

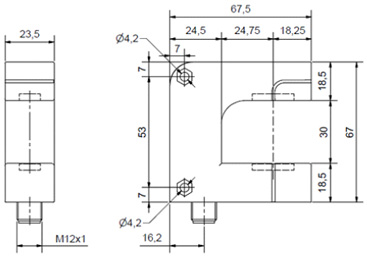

| 外形尺寸 |
 |
| 技术参数 |
| 槽宽(发射器-接收器间距) | 30mm |
| 槽深 | 43mm |
| 检测范围 | 12±6mm |
| 盲区 | 在发射器和接收器前方5mm处 |
| 设定零点位置 | 通过按钮设置； 通过调试器设置； 通过Pin5进行Teach-in |
| 换能器频率 | 170kHz |
| 分辩率/采样频率 | 0.01mm |
| 精度 | ±0.1（在恒定环境下） |
| 重复精度 | ±0.15% |
| 工作电压 | 20-30VDC，短路，反极性保护 |
| 电压脉动 | ±10% |
| 空载电流 | ≤60mA |
| 响应时间 | 5.1ms |
| 上电延时 | <300ms |
| 材质 | 镀锌压铸，塑料零件，PBT； 换能器：泡沫聚氨酯，玻璃填充的环氧树脂 |
| 连接类型 | 5芯M12接插件 |
| 重量 | 190g |
| 指示灯 | 1xLED 绿灯：中心位置 2xLED 黄灯：偏离中心位置 |
| 工作温度 | +5°C - +60°C |
| 储存温度 | -40°C - +85°C |
| 防护等级 EN 60529 | IP65 |
| 型号 | 输出信号 |
| UAE12-S30NPIU-EM12 | 1xPush-Pull 推挽开关量输出，常开/常闭可切换 + 4-20mA/0-10V模拟量输出，递增/递减可切换 |
|
| 槽宽：60mm 检测范围：40±20mm |

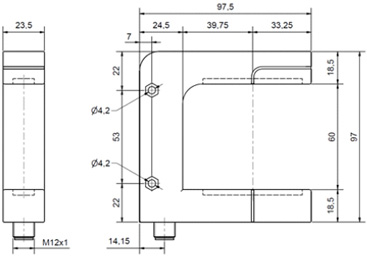

| 外形尺寸 |
 |
| 技术参数 |
| 槽宽(发射器-接收器间距) | 60mm |
| 槽深 | 73mm |
| 检测范围 | 40±20mm |
| 盲区 | 在发射器和接收器前方5mm 处 |
| 设定零点位置 | 通过按钮设置； 通过调试器设置； 通过Pin5进行Teach-in； IO-Link |
| 换能器频率 | 310kHz |
| 分辩率/采样频率 | 0.02mm |
| 精度 | ±0.1（在恒定环境下） |
| 重复精度 | ±0.15% |
| 工作电压 | 20-30VDC，短路，反极性保护 |
| 电压脉动 | ±10% |
| 空载电流 | ≤60mA |
| 响应时间 | 6ms |
| 上电延时 | <300ms |
| 材质 | 镀锌压铸，塑料零件，PBT； 换能器：泡沫聚氨酯，玻璃填充的环氧树脂 |
| 连接类型 | 5芯M12接插件 |
| 重量 | 280g |
| 指示灯 | 1xLED 绿灯：中心位置 2xLED 黄灯：偏离中心位置 |
| 工作温度 | +5°C - +60°C |
| 储存温度 | -40°C - +85°C |
| 防护等级 EN 60529 | IP65 |
| 型号 | 输出信号 |
| UAE40-S60NPIU-EM12 | 1xPush-Pull 推挽开关量输出，常开/常闭可切换 + 4-20mA/0-10V模拟量输出，递增/递减可切换 |
|
|
|
|
|
|

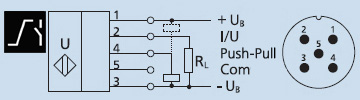

| 接线图 |
 |
|
| 1xPush-Pull开关量输出 + 4-20mA/0-10V模拟量输出 |
| 工作原理： |
| 槽下方的超声波发射器周期性的发出短声波信号，而位于槽上方的接收器对此超声波信号进行评估。当被检测材料进入槽中时，遮挡超声波导致接收信号衰减，通过内部电路进行处理计算，根据遮挡的程度按比例以电压（0-10V）或 电流（4-20mA）值输出。因此，这种工作模式常用于不透声波的透明的箔片、感光材料、透明度不同和表面有灰尘堆积的纸质材料的边缘检测和轨迹校准。 |
|
