pico+超声波传感器

产品分类:圆柱形
产品规格:标准件
产品品牌:microsonic
浏览次数:576
上架时间:2023-06-18
产品详情

主要特点:
● M18螺纹套管,有顶端 90°弯曲的型号
● 4种检测范围
● 自动同步和异步工作, 可支持十个传感器近距离同时工作,推挽输出支持SIO和IO-link模式
● 1个推挽开关量输出(兼容pnp或npn),4-20mA / 0-10V模拟量输出,可通过pin5来进行teach-in,或通过连接电脑来配置传感器参数







开关量输出的pico+传感器有三种工作模式:

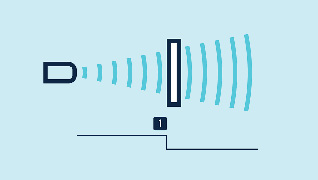

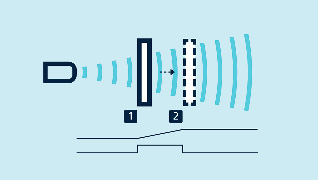

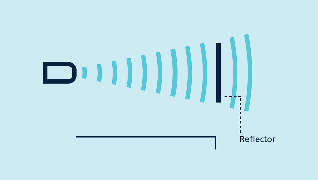

漫反射模式(单开关点模式)的自学习:反射板模式的自学习:窗口模式的自学习 & 模拟量输出的设置:


● 将被测目标物放在想要的检测距离(1)处,使之被传感器检测到 ● 可以使用一个固定的反射物当作反射板● 将被测物体放置于窗口的近点(1)处
● 将pin5接到+UB大约3秒● 然后将pin5再次连接到+UB大约1秒,直到LED2熄灭● 将pin5连接到+UB大约3秒,直到两个灯都开始闪烁
● 然后将pin5再次连接到+UB大约1秒● 然后将pin5再次接到+UB大约10秒● 然后将被测物体移动到窗口的远点(2)处


● 然后将pin5再次连接到+UB大约1秒,直到LED2熄灭






NCC/NOC(常闭/常开)
1个绿灯和1个黄灯集成IO-Link
开关量输出的常闭/常开,模拟量的递增/递减可以通过pin5设定。指示传感器的输出状态和teach-in的进程。pico+推挽输出型号支持IO-Link通讯。

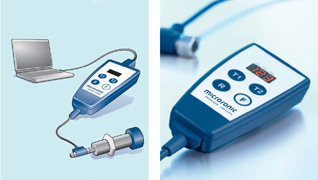

LinkControl
pico+系列超声波传感器可以选择性的进行参数设置,LCA-2连接控制适配器作为配件和电脑之间的连接。

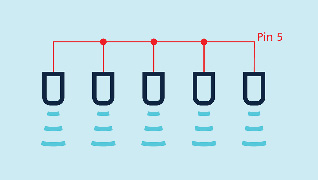

易于同步

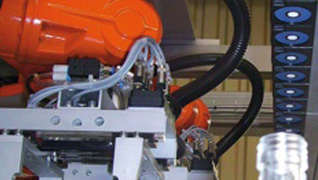

若干个pico+超声波传感器可以在一些应用中近距离安装运行,通过同步来避免它们间的相互干扰。 为了实现这个目的,需要将传感器的pin5连接在一起,激活传感器的同步功能。如果多于10个传感器同步,需要使用同步箱来实现。例如当许多传感器通过IO-Link主机运行时,主机的功能就是承担传感器的同步(在IO-Link工作,pin5不能进行接线)。

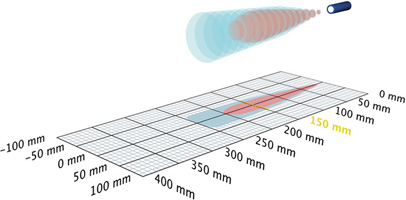

pico+15外形尺寸:径向外形尺寸:顶部90度弯曲检测区域





检测范围20-250mm
外形设计圆柱形M18
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量;推挽输出还支持IO-Link
特性狭窄的声波
测量方法回波传播时间
换能器频率380kHz
盲区20mm
检测范围150mm
最大检测范围250mm
分辨率0.1mm(推挽开关量输出);0.069mm(模拟量输出)
重复精度±0.15%
精度±1%(内置温度漂移补偿)
工作电压10-30Vd.c., 反极性保护
电压脉动±10%
空载电流损耗≤40mA
连接类型5芯M12接插件
输入com端输入;同步输入;自学习输入
推挽开关量输出Push-Pull,UB -3V, -UB  +3V,Imax=100mA,常开/常闭可切换,短路保护
开关回滞2mm
开关频率25Hz
响应时间32ms
上电延时<300ms
模拟量输出4-20 mA / 0-10 V (当 UB≥15V),递增/递减可切换,短路保护
响应时间24ms
上电延时<300ms
材质铜套,镀镍,塑料零件,PBT
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
螺母最大拧紧力矩15Nm
防护等级EN 60529IP67
工作温度-25°C  -  +70°C
储存温度-40°C  -  +85°C
重量径向:30g ; 顶部90度弯曲:35g
设定范围通过LCA-2与电脑连接;通过pin5进行Teach-in;推挽输出还可通过IO-Link智能配置
多通道
指示灯工作:1 x LED 绿灯; 检测到目标物:1 x LED 黄灯
选型和订货数据
开关量输出模拟量输出订货型号
1  x  Push-Pull---pico+15/F/A
1  x  Push-Pull---pico+15/WK/F/A  (顶端90°弯曲)
---4-20mApico+15/I
---4-20mApico+15/WK/I       (顶端90°弯曲)
---0-10Vpico+15/U
---0-10Vpico+15/WK/U     (顶端90°弯曲)






pico+25外形尺寸:径向外形尺寸:顶部90度弯曲检测区域





检测范围30-350mm
外形设计圆柱形M18
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量;推挽输出还支持IO-Link
特性狭窄的声波
测量方法回波传播时间
换能器频率320kHz
盲区30mm
检测范围250mm
最大检测范围350mm
分辨率0.1mm(推挽开关量输出);0.069-0.1mm(模拟量输出)
重复精度±0.15%
精度±1%(内置温度漂移补偿)
工作电压10-30Vd.c., 反极性保护
电压脉动±10%
空载电流损耗≤40mA
连接类型5芯M12接插件
输入com端输入;同步输入;自学习输入
推挽开关量输出Push-Pull,UB -3V, -UB  +3V,Imax=100mA,常开/常闭可切换,短路保护
开关回滞3mm
开关频率25Hz
响应时间32ms
上电延时<300ms
模拟量输出4-20 mA / 0-10 V (当 UB≥15V),递增/递减可切换,短路保护
响应时间32ms
上电延时<300ms
材质铜套,镀镍,塑料零件,PBT
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
螺母最大拧紧力矩15Nm
防护等级EN 60529IP67
工作温度-25°C  -  +70°C
储存温度-40°C  -  +85°C
重量径向:30g ; 顶部90度弯曲:35g
设定范围通过LCA-2与电脑连接;通过pin5进行Teach-in;推挽输出还可通过IO-Link智能配置
多通道
指示灯工作:1 x LED 绿灯; 检测到目标物:1 x LED 黄灯
选型和订货数据
开关量输出模拟量输出订货型号
1  x  Push-Pull---pico+25/F/A
1  x  Push-Pull---pico+25/WK/F/A  (顶端90°弯曲)
---4-20mApico+25/I
---4-20mApico+25/WK/I       (顶端90°弯曲)
---0-10Vpico+25/U
---0-10Vpico+25/WK/U     (顶端90°弯曲)

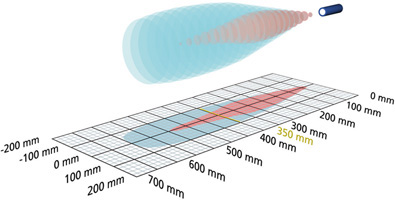

pico+35外形尺寸:径向外形尺寸:顶部90度弯曲检测区域




检测范围65-600mm
外形设计圆柱形M18
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量;推挽输出还支持IO-Link
特性狭窄的声波
测量方法回波传播时间
换能器频率400kHz
盲区65mm
检测范围350mm
最大检测范围600mm
分辨率0.1mm(推挽开关量输出);0.069-0.17mm(模拟量输出)
重复精度±0.15%
精度±1%(内置温度漂移补偿)
工作电压10-30Vd.c., 反极性保护
电压脉动±10%
空载电流损耗≤40mA
连接类型5芯M12接插件
输入com端输入;同步输入;自学习输入
推挽开关量输出Push-Pull,UB -3V, -UB  +3V,Imax=100mA,常开/常闭可切换,短路保护
开关回滞5mm
开关频率12Hz
响应时间64ms
上电延时<300ms
模拟量输出4-20 mA / 0-10 V (当 UB≥15V),递增/递减可切换,短路保护
响应时间64ms
上电延时<300ms
材质铜套,镀镍,塑料零件,PBT
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
螺母最大拧紧力矩15Nm
防护等级EN 60529IP67
工作温度-25°C  -  +70°C
储存温度-40°C  -  +85°C
重量径向:30g ; 顶部90度弯曲:35g
设定范围通过LCA-2与电脑连接;通过pin5进行Teach-in;推挽输出还可通过IO-Link智能配置
多通道
指示灯工作:1 x LED 绿灯; 检测到目标物:1 x LED 黄灯
选型和订货数据
开关量输出模拟量输出订货型号
1  x  Push-Pull---pico+35/F/A
1  x  Push-Pull---pico+35/WK/F/A  (顶端90°弯曲)
---4-20mApico+35/I
---4-20mApico+35/WK/I       (顶端90°弯曲)
---0-10Vpico+35/U
---0-10Vpico+35/WK/U     (顶端90°弯曲)

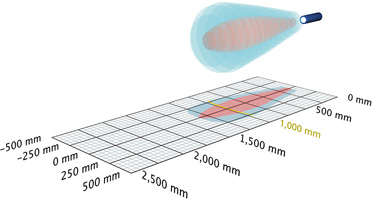

pico+100外形尺寸:径向外形尺寸:顶部90度弯曲检测区域





检测范围120-1300mm
外形设计圆柱形M18
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量;推挽输出还支持IO-Link
特性狭窄的声波
测量方法回波传播时间
换能器频率200kHz
盲区120mm
检测范围1000mm
最大检测范围1300mm
分辨率0.1mm(推挽开关量输出);0.069-0.138m(模拟量输出)
重复精度±0.15%
精度±1%(内置温度漂移补偿)
工作电压10-30Vd.c., 反极性保护
电压脉动±10%
空载电流损耗≤40mA
连接类型5芯M12接插件
输入com端输入;同步输入;自学习输入
推挽开关量输出Push-Pull,UB -3V, -UB  +3V,Imax=100mA,常开/常闭可切换,短路保护
开关回滞20mm
开关频率10Hz
响应时间80ms
上电延时<300ms
模拟量输出4-20 mA / 0-10 V (当 UB≥15V),递增/递减可切换,短路保护
响应时间80ms
上电延时<300ms
材质铜套,镀镍,塑料零件,PBT
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
螺母最大拧紧力矩15Nm
防护等级EN 60529IP67
工作温度-25°C  -  +70°C
储存温度-40°C  -  +85°C
重量径向:30g ; 顶部90度弯曲:35g
设定范围通过LCA-2与电脑连接;通过pin5进行Teach-in;推挽输出还可通过IO-Link智能配置
多通道
指示灯工作:1 x LED 绿灯; 检测到目标物:1 x LED 黄灯
选型和订货数据
开关量输出模拟量输出订货型号
1  x  Push-Pull---pico+100/F/A
1  x  Push-Pull---pico+100/WK/F/A  (顶端90°弯曲)
---4-20mApico+100/I
---4-20mApico+100/WK/I       (顶端90°弯曲)
---0-10Vpico+100/U
---0-10Vpico+100/WK/U     (顶端90°弯曲)






接线图




Push-Pull4-20mA0-10V
