nero超声波传感器

产品分类:圆柱形
产品规格:标准件
产品品牌:microsonic
浏览次数:551
上架时间:2023-06-18
产品详情

主要特点:
● M18螺纹套管,有顶端 90°弯曲的型号
● 1个pnp或npn开关量输出,4-20mA / 0-10V模拟量输出
● 4种检测范围
● 通过pin2进行Teach-in


开关量输出的nero传感器有三种工作模式:
漫反射模式(单开关点模式)的自学习:反射板模式的自学习:窗口模式的自学习 & 模拟量输出的设置:

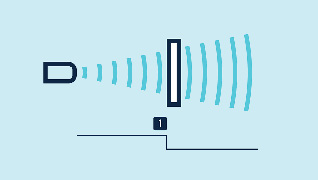

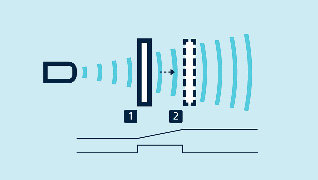

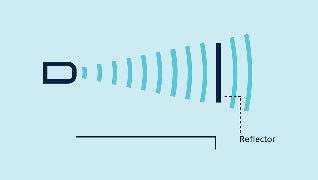

● 将被测目标物放在想要的检测距离(1)处,使之被传感器检测到●可以使用一个固定的反射物当作反射板● 将被测物体放置于窗口的近点(1)处
● 将pin2接到+UB 大约3秒钟 ● 将 pin2连接到+UB大约3秒钟● 将pin2连接到+UB大约3秒,直到两个灯都开始闪烁
● 然后将pin2再次连接到+UB 大约1秒钟● 然后将pin2再次接到+UB大约10秒钟● 然后将被测物体移动到窗口的远点(2)处


● 然后将pin2再次连接到+UB 大约1秒,直到LED2熄灭

NCC/NOC(常开/常闭)1个绿订和1个黄灯
开关量输出的常闭/常开,模拟量的递增/递减可以通过pin2设定。指示传感器的输出状态和teach-in的进程。

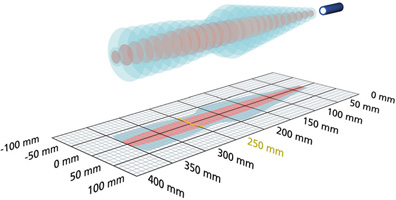

nero-15外形尺寸:径向外形尺寸:顶部90度弯曲检测区域





检测范围开关量输出:25-250mm ;模拟量输出:20-250mm
外形设计圆柱形M18
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量
特性狭窄的声波
测量方法回波传播时间
换能器频率380kHz
盲区开关量输出:25mm ;模拟量输出:20mm
检测范围150mm
最大检测范围250mm
分辨率0.2mm(开关量输出);0.056-0.297mm,取决于模拟窗口(模拟量输出)
重复精度±0.15%
精度0.17 %/K温度
工作电压10-30Vd.c., 反极性保护
电压脉动±10%
空载电流损耗≤40mA
连接类型4芯M12接插件
输入自学习输入
开关量输出pnp开关量输出:Imax =200mA (UB  -2V),常开/常闭可切换,短路保护;或npn开关量输出: Imax =200 mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞2mm
开关频率25Hz
响应时间32ms
上电延时<300ms
模拟量输出4-20 mA / 0-10 V (当 UB≥15V),递增/递减可切换,短路保护
响应时间32ms
上电延时<300ms
材质PBT
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
螺母最大拧紧力矩1Nm
防护等级EN 60529IP67
工作温度-25°C  -  +70°C
储存温度-40°C  -  +85°C
重量径向:15g ; 顶部90度弯曲:20g
设定范围通过pin2进行Teach-in
温度补偿
多通道
指示灯工作:1 x LED 绿灯; 检测到目标物:1 x LED 黄灯
选型和订货数据
开关量输出模拟量输出订货型号
1  x  PNP---nero-15/CD
1  x  PNP---nero-15/WK/CD (顶端90°弯曲)
1  x  NPN---nero-15/CE
1  x  NPN---nero-15/WK/CE (顶端90°弯曲)
---4-20mAnero-15/CI
---4-20mAnero-15/WK/CI    (顶端90°弯曲)
---0-10Vnero-15/CU
---0-10Vnero-15/WK/CU  (顶端90°弯曲)






nero-25外形尺寸:径向外形尺寸:顶部90度弯曲检测区域





检测范围30-350mm
外形设计圆柱形M18
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量
特性狭窄的声波
测量方法回波传播时间
换能器频率320kHz
盲区30mm
检测范围250mm
最大检测范围350mm
分辨率0.2mm(开关量输出);0.056-0.413mm,取决于模拟窗口(模拟量输出)
重复精度±0.15%
精度0.17 %/K温度
工作电压10-30Vd.c., 反极性保护
电压脉动±10%
空载电流损耗≤40mA
连接类型4芯M12接插件
输入自学习输入
开关量输出pnp开关量输出:Imax =200mA (UB  -2V),常开/常闭可切换,短路保护;或npn开关量输出: Imax =200 mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞3mm
开关频率25Hz
响应时间32ms
上电延时<300ms
模拟量输出4-20 mA / 0-10 V (当 UB≥15V),递增/递减可切换,短路保护
响应时间32ms
上电延时<300ms
材质PBT
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
螺母最大拧紧力矩1Nm
防护等级EN 60529IP67
工作温度-25°C  -  +70°C
储存温度-40°C  -  +85°C
重量径向:15g ; 顶部90度弯曲:20g
设定范围通过pin2进行Teach-in
温度补偿
多通道
指示灯工作:1 x LED 绿灯; 检测到目标物:1 x LED 黄灯
选型和订货数据
开关量输出模拟量输出订货型号
1  x  PNP---nero-25/CD
1  x  PNP---nero-25/WK/CD (顶端90°弯曲)
1  x  NPN---nero-25/CE
1  x  NPN---nero-25/WK/CE (顶端90°弯曲)
---4-20mAnero-25/CI
---4-20mAnero-25/WK/CI    (顶端90°弯曲)
---0-10Vnero-25/CU
---0-10Vnero-25/WK/CU  (顶端90°弯曲)

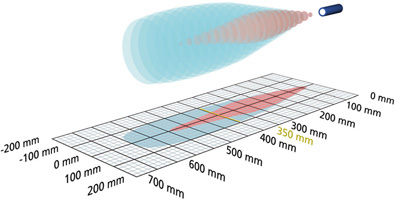

nero-35外形尺寸:径向外形尺寸:顶部90度弯曲检测区域





检测范围65-600mm
外形设计圆柱形M18
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量
特性狭窄的声波
测量方法回波传播时间
换能器频率400kHz
盲区65mm
检测范围350mm
最大检测范围600mm
分辨率0.2mm(开关量输出);0.056-0.691mm,取决于模拟窗口(模拟量输出)
重复精度±0.15%
精度0.17 %/K温度
工作电压10-30Vd.c., 反极性保护
电压脉动±10%
空载电流损耗≤40mA
连接类型4芯M12接插件
输入自学习输入
开关量输出pnp开关量输出:Imax =200mA (UB  -2V),常开/常闭可切换,短路保护;或npn开关量输出: Imax =200 mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞5mm
开关频率12Hz
响应时间64ms
上电延时<300ms
模拟量输出4-20 mA / 0-10 V (当 UB≥15V),递增/递减可切换,短路保护
响应时间64ms
上电延时<300ms
材质PBT
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
螺母最大拧紧力矩1Nm
防护等级EN 60529IP67
工作温度-25°C  -  +70°C
储存温度-40°C  -  +85°C
重量径向:15g ; 顶部90度弯曲:20g
设定范围通过pin2进行Teach-in
温度补偿
多通道
指示灯工作:1 x LED 绿灯; 检测到目标物:1 x LED 黄灯
选型和订货数据
开关量输出模拟量输出订货型号
1  x  PNP---nero-35/CD
1  x  PNP---nero-35/WK/CD (顶端90°弯曲)
1  x  NPN---nero-35/CE
1  x  NPN---nero-35/WK/CE (顶端90°弯曲)
---4-20mAnero-35/CI
---4-20mAnero-35/WK/CI    (顶端90°弯曲)
---0-10Vnero-35/CU
---0-10Vnero-35/WK/CU  (顶端90°弯曲)

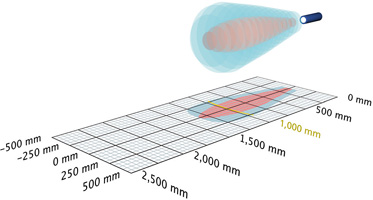

nero-100外形尺寸:径向外形尺寸:顶部90度弯曲检测区域





检测范围120-1300mm
外形设计圆柱形M18
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量
特性狭窄的声波
测量方法回波传播时间
换能器频率200kHz
盲区120mm
检测范围1000mm
最大检测范围1300mm
分辨率0.2mm(开关量输出);0.056-1.525mm,取决于模拟窗口(模拟量输出)
重复精度±0.15%
精度0.17 %/K温度
工作电压10-30Vd.c., 反极性保护
电压脉动±10%
空载电流损耗≤40mA
连接类型4芯M12接插件
输入自学习输入
开关量输出pnp开关量输出:Imax =200mA (UB  -2V),常开/常闭可切换,短路保护;或npn开关量输出: Imax =200 mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞20mm
开关频率10Hz
响应时间80ms
上电延时<300ms
模拟量输出4-20 mA / 0-10 V (当 UB≥15V),递增/递减可切换,短路保护
响应时间80ms
上电延时<300ms
材质PBT
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
螺母最大拧紧力矩1Nm
防护等级EN 60529IP67
工作温度-25°C  -  +70°C
储存温度-40°C  -  +85°C
重量径向:15g ; 顶部90度弯曲:20g
设定范围通过pin2进行Teach-in
温度补偿
多通道
指示灯工作:1 x LED 绿灯; 检测到目标物:1 x LED 黄灯
选型和订货数据
开关量输出模拟量输出订货型号
1  x  PNP---nero-100/CD
1  x  PNP---nero-100/WK/CD (顶端90°弯曲)
1  x  NPN---nero-100/CE
1  x  NPN---nero-100/WK/CE (顶端90°弯曲)
---4-20mAnero-100/CI
---4-20mAnero-100/WK/CI    (顶端90°弯曲)
---0-10Vnero-100/CU
---0-10Vnero-100/WK/CU  (顶端90°弯曲)
