主要特点：
● M18、M30两种螺纹套管
● 5种检测范围
● 触发脉冲输入，用于控制超声波发射器
● 回波输出，给客户端控制器求值电路提供信号
| 产品描述 | |||||
| wms传感器 | |||||
| 需要连接到一台wms控制器或是客户自己的控制器和信号求值设备。当传感器需要通过客户的系统控制时，wms就是传感器比较理想的替代品，比如微处理器的控制通常需要这样。 | |||||
| "发射器"信号输入 | |||||
| wms传感器通过发射器的信号输入来发射声波脉冲，因此，客户端一个集电极开路输出暂时接到信号输入上。 | |||||
| "回波"信号输出 | |||||
| 随后传送的回波信号是否接收到取决于它们的信号持续时间如1位值(回波 是/否)。这需要8~65ms，取决于传感器的类型。正开关量(pnp)输出允许通过的负载电流是10mA。距离的计算和后续的处理工作在客户的控制系统中进行。 | |||||
 | |||||

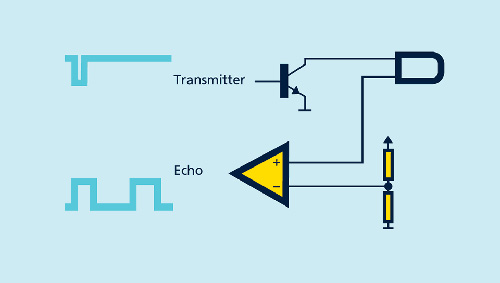

| 从客户控制系统触发一个wms传感器 | |||||

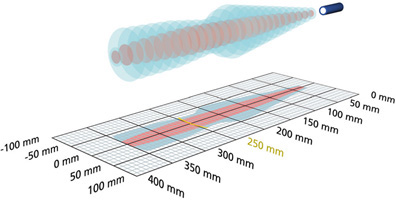

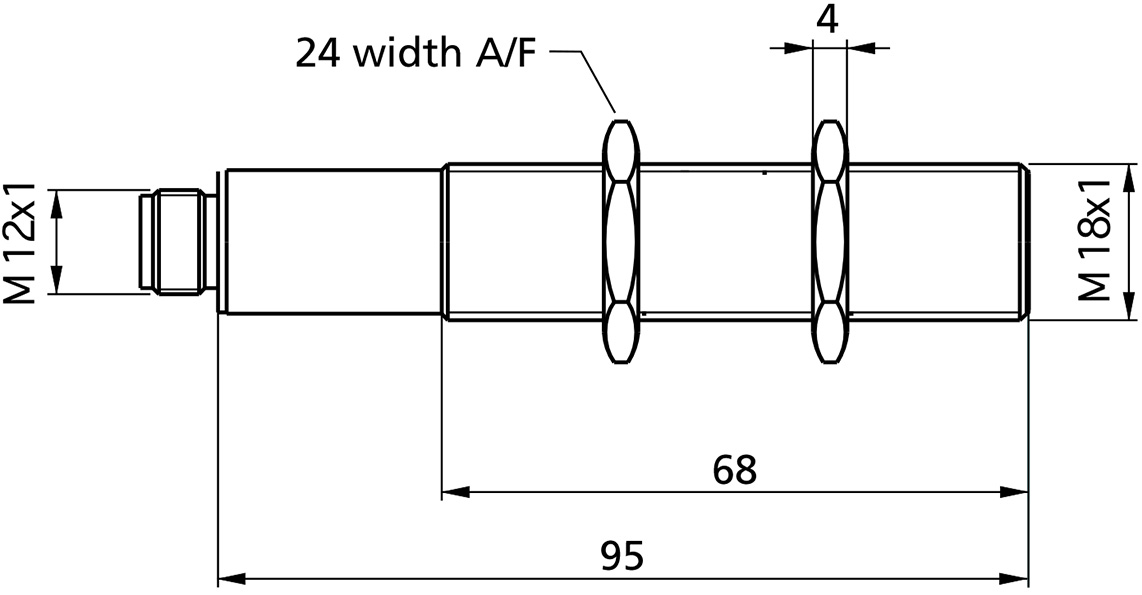

| wms-25 | 外形尺寸 | 检测区域 | |||
|
|
| |||
| 检测范围 | 30-350mm | ||||
| 外形设计 | 圆柱形M18 | ||||
| 工作模式 | 传感器用于求值 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 320kHz | ||||
| 盲区 | 30mm | ||||
| 检测范围 | 250mm | ||||
| 最大检测范围 | 350mm | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | 0.17 %/K温度 | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤30mA | ||||
| 连接类型 | 4芯M12接插件 | ||||
| 输入 | 信号输入—发射器 | ||||
| 建议发射脉冲的宽度 | 25µs | ||||
| 建议测量周期时间 | 8ms | ||||
| 描述 | 集电极开路npn控制, IC≥3mA, UCE≥30V | ||||
| 输出 | pnp信号输出回波 Imax=10mA | ||||
| 材质 | 1：铜套，镀镍，塑料零件，PBT ；2：不锈钢，塑料件, PBT | ||||
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 80g | ||||
| 温度补偿 | 超声波参考测量 | ||||
| 控制装置 | 否 | ||||
| 设定范围 | 否 | ||||
| 同步 | 是 | ||||
| 多通道 | 是 | ||||
| 指示灯 | 否 | ||||
| 选型和订货数据 | |||||
| 输出 | 订货型号 | ||||
| pnp信号输出回波Imax=10mA | wms-25/RT/HV/M18 | ||||
| pnp信号输出回波Imax=10mA | wms-25/RT/HV/M18E （不锈钢外壳） | ||||

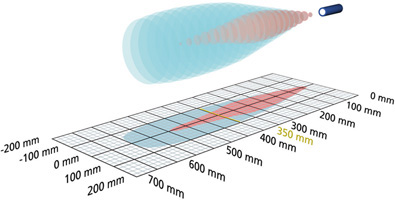

| wms-35 | 外形尺寸 | 检测区域 | |||
 |
|
| |||
| 检测范围 | 65-600mm | ||||
| 外形设计 | 圆柱形M30 | ||||
| 工作模式 | 传感器用于求值 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 400kHz | ||||
| 盲区 | 65mm | ||||
| 检测范围 | 350mm | ||||
| 最大检测范围 | 600mm | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | 0.17 %/K温度 | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤30mA | ||||
| 连接类型 | 4芯M12接插件 | ||||
| 输入 | 信号输入—发射器 | ||||
| 建议发射脉冲的宽度 | 80µs | ||||
| 建议测量周期时间 | 12ms | ||||
| 描述 | 集电极开路npn控制, IC≥3mA, UCE≥30V | ||||
| 输出 | pnp信号输出回波 Imax=10mA | ||||
| 材质 | 铜套，镀镍，塑料零件，PBT | ||||
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 200g | ||||
| 温度补偿 | 超声波参考测量 | ||||
| 控制装置 | 否 | ||||
| 设定范围 | 否 | ||||
| 同步 | 是 | ||||
| 多通道 | 是 | ||||
| 指示灯 | 否 | ||||
| 选型和订货数据 | |||||
| 输出 | 订货型号 | ||||
| pnp信号输出回波Imax=10mA | wms-35/RT | ||||
| pnp信号输出回波Imax=10mA | wms-35/SI/RT （高度耐化学性） | ||||

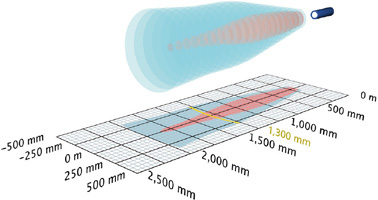

| wms-130 | 外形尺寸 | 检测区域 | |||
 |
|
| |||
| 检测范围 | 200-2000mm | ||||
| 外形设计 | 圆柱形M30 | ||||
| 工作模式 | 传感器用于求值 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 200kHz | ||||
| 盲区 | 200mm | ||||
| 检测范围 | 1300mm | ||||
| 最大检测范围 | 2000mm | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | 0.17 %/K温度 | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤30mA | ||||
| 连接类型 | 4芯M12接插件 | ||||
| 输入 | 信号输入—发射器 | ||||
| 建议发射脉冲的宽度 | 150µs | ||||
| 建议测量周期时间 | 20ms | ||||
| 描述 | 集电极开路npn控制, IC≥3mA, UCE≥30V | ||||
| 输出 | pnp信号输出回波 Imax=10mA | ||||
| 材质 | 铜套，镀镍，塑料零件，PBT | ||||
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 200g | ||||
| 温度补偿 | 超声波参考测量 | ||||
| 控制装置 | 否 | ||||
| 设定范围 | 否 | ||||
| 同步 | 是 | ||||
| 多通道 | 是 | ||||
| 指示灯 | 否 | ||||
| 选型和订货数据 | |||||
| 输出 | 订货型号 | ||||
| pnp信号输出回波Imax=10mA | wms-130/RT | ||||

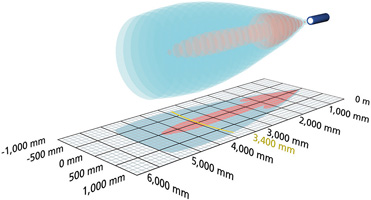

| wms-340 | 外形尺寸 | 检测区域 | |||
 |
|
| |||
| 检测范围 | 350-5000mm | ||||
| 外形设计 | 圆柱形M30 | ||||
| 工作模式 | 传感器用于求值 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 120kHz | ||||
| 盲区 | 350mm | ||||
| 检测范围 | 3400mm | ||||
| 最大检测范围 | 5000mm | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | 0.17 %/K温度 | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤30mA | ||||
| 连接类型 | 4芯M12接插件 | ||||
| 输入 | 信号输入—发射器 | ||||
| 建议发射脉冲的宽度 | 300µs | ||||
| 建议测量周期时间 | 40ms | ||||
| 描述 | 集电极开路npn控制, IC≥3mA, UCE≥30V | ||||
| 输出 | pnp信号输出回波 Imax=10mA | ||||
| 材质 | 铜套，镀镍，塑料零件，PBT | ||||
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 260g | ||||
| 温度补偿 | 超声波参考测量 | ||||
| 控制装置 | 否 | ||||
| 设定范围 | 否 | ||||
| 同步 | 是 | ||||
| 多通道 | 是 | ||||
| 指示灯 | 否 | ||||
| 选型和订货数据 | |||||
| 输出 | 订货型号 | ||||
| pnp信号输出回波Imax=10mA | wms-340/RT | ||||

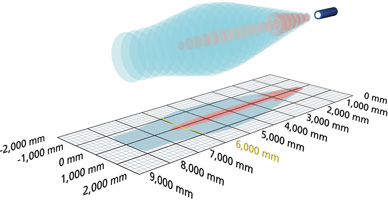

| wms-600 | 外形尺寸 | 检测区域 | |||
 |
|
| |||
| 检测范围 | 800-8000mm | ||||
| 外形设计 | 圆柱形M30 | ||||
| 工作模式 | 传感器用于求值 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 80kHz | ||||
| 盲区 | 800mm | ||||
| 检测范围 | 6000mm | ||||
| 最大检测范围 | 8000mm | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | 0.17 %/K温度 | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤30mA | ||||
| 连接类型 | 4芯M12接插件 | ||||
| 输入 | 信号输入—发射器 | ||||
| 建议发射脉冲的宽度 | 350µs | ||||
| 建议测量周期时间 | 65ms | ||||
| 描述 | 集电极开路npn控制, IC≥3mA, UCE≥30V | ||||
| 输出 | pnp信号输出回波 Imax=10mA | ||||
| 材质 | 铜套，镀镍，塑料零件，PBT | ||||
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 260g | ||||
| 温度补偿 | 超声波参考测量 | ||||
| 控制装置 | 否 | ||||
| 设定范围 | 否 | ||||
| 同步 | 是 | ||||
| 多通道 | 是 | ||||
| 指示灯 | 否 | ||||
| 选型和订货数据 | |||||
| 输出 | 订货型号 | ||||
| pnp信号输出回波Imax=10mA | wms-600/RT | ||||
| 接线图 | |||||
| |||||
