主要特点：
● M30螺纹套管
● 5种检测范围
● 自动同步和异步工作，可支持十个传感器近距离同时工作
● 1个或2个pnp开关量输出，4-20mA / 0-10V模拟量输出，可通过pin5来进行teach-in，或通过连接电脑来配置传感器参数

产品描述

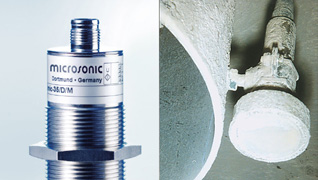

坚固的结构
从M30外壳到M12圆形连接器都用金属做成，由于传感器没有操作元件和信号灯，以及具有高机械强度的外壳和插头式连接器，所以适合应用于恶劣的工作环境中。传感器有从30mm到8m的5种检测距离可选。


开关量输出的mic传感器有三种工作模式:

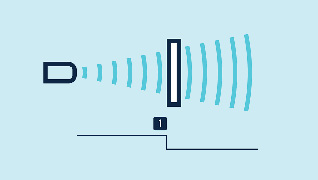

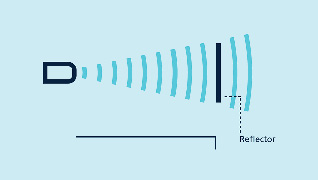

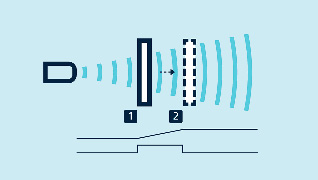

漫反射模式（单开关点模式）的自学习：	反射板模式的自学习：	窗口模式的自学习 & 模拟量输出的设置：

● 将被测目标物放在想要的检测距离(1)处，使之被传感器检测到	● 可以使用一个固定的反射物当作反射板	● 将被测物体放置于窗口的近点(1)处
● 将pin5接到+U_B大约3秒	● 然后将pin5再次连接到+U_B大约3秒	● 将pin5连接到+U_B大约3秒
● 然后将pin5再次连接到+U_B大约1秒	● 然后将pin5再次接到+U_B大约10秒	● 然后将被测物体移动到窗口的远点(2)处
		● 然后将pin5再次连接到+U_B大约1秒

NCC/NOC（常闭/常开）
开关量输出的常闭/常开，模拟量的递增/递减可以通过pin5设定。

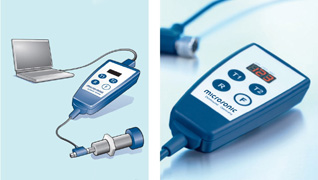

LinkControl

mic系列超声波传感器可以选择性的进行参数设置，LCA-2连接控制适配器作为配件和电脑之间的连接。

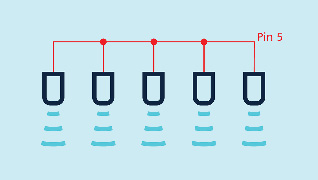

易于同步

若干个mic超声波传感器可以在一些应用中近距离安装运行，通过同步来避免它们间的相互干扰。为了实现这个目的，需要将传感器的pin5连接在一起，激活传感器的同步功能。如果多于10个传感器同步，需要使用同步箱来实现。

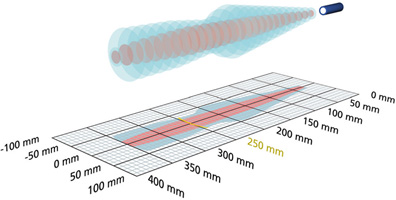

mic-25	外形尺寸		检测区域

检测范围	30-350mm
外形设计	圆柱形M30
工作模式	接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量
测量方法	回波传播时间
换能器频率	320kHz
盲区	30mm
检测范围	250mm
最大检测范围	350mm
分辨率	0.18mm
重复精度	±0.15%
精度	±1%（内置温度漂移补偿）
工作电压	9-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤55mA
连接类型	5芯M12接插件（可订制电缆连接）
输入	com端输入；自学习输入
单开关量输出	pnp：I_max=200mA (U_B -2V)，常开/常闭可切换，短路保护
开关回滞	3mm
开关频率	25Hz
响应时间	32ms
上电延时	<390ms
模拟量输出	4-20 mA / 0-10 V (当 U_B≥15V)，递增/递减可切换，短路保护
响应时间	32ms
上电延时	<390ms
材质	铜套，镀镍，塑料零件，PBT
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
防护等级EN 60529	IP67
工作温度	-25°C - +70°C
储存温度	-40°C - +85°C
重量	200g
控制装置	com端输入控制输入
设定范围	通过LCA-2与电脑连接；通过pin5进行Teach-in
同步	是
多通道	否
指示灯	否
选型和订货数据
开关量输出	模拟量输出	订货型号
1 x PNP	---	mic-25/D/M
---	4-20mA / 0-10V	mic-25/IU/M

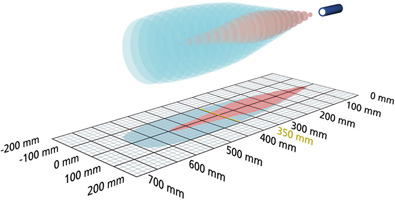

mic-35	外形尺寸		检测区域

检测范围	65-600mm
外形设计	圆柱形M30
工作模式	接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量
测量方法	回波传播时间
换能器频率	400kHz
盲区	65mm
检测范围	350mm
最大检测范围	600mm
分辨率	0.18mm
重复精度	±0.15%
精度	±1%（内置温度漂移补偿）
工作电压	9-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤55mA
连接类型	5芯M12接插件（可订制电缆连接）
输入	com端输入；自学习输入
单开关量输出	pnp：I_max=200mA (U_B-2V)，常开/常闭可切换，短路保护
开关回滞	5mm
开关频率	12Hz
响应时间	64ms
上电延时	<420ms
双开关量输出
输出1	pnp：I_max=200mA (U_B -2V)，常开/常闭可切换，短路保护
输出2	pnp：I_max=200mA (U_B -2V)，常开/常闭可切换，短路保护
开关回滞	5mm
开关频率	12Hz
响应时间	64ms
上电延时	<420ms
模拟量输出	4-20 mA / 0-10 V (当 U_B≥15V)，递增/递减可切换，短路保护
响应时间	64ms
上电延时	<420ms
材质	铜套，镀镍，塑料零件，PBT
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
防护等级EN 60529	IP67
工作温度	-25°C - +70°C
储存温度	-40°C - +85°C
重量	200g
控制装置	com端输入控制输入
设定范围	通过LCA-2与电脑连接；通过pin5进行Teach-in
同步	是
多通道	否
指示灯	否
选型和订货数据
开关量输出	模拟量输出	订货型号
1 x PNP	---	mic-35/D/M
2 x PNP	---	mic-35/DD/M
---	4-20mA / 0-10V	mic-35/IU/M

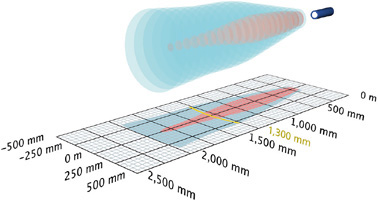

mic-130	外形尺寸		检测区域

检测范围	200-2000mm
外形设计	圆柱形M30
工作模式	接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量
测量方法	回波传播时间
换能器频率	200kHz
盲区	200mm
检测范围	1300mm
最大检测范围	2000mm
分辨率	0.18mm（开关量输出）；0.18-0.57mm,取决于模拟窗口（模拟量输出）
重复精度	±0.15%
精度	±1%（内置温度漂移补偿）
工作电压	9-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤55mA
连接类型	5芯M12接插件（可订制电缆连接）
输入	com端输入；自学习输入
单开关量输出	pnp：I_max=200mA (U_B -2V)，常开/常闭可切换，短路保护
开关回滞	20mm
开关频率	8Hz
响应时间	92ms
上电延时	<440ms
双开关量输出
输出1	pnp：I_max=200mA (U_B -2V)，常开/常闭可切换，短路保护
输出2	pnp：I_max=200mA (U_B -2V)，常开/常闭可切换，短路保护
开关回滞	20mm
开关频率	6Hz
响应时间	110ms
上电延时	<300ms
模拟量输出	4-20 mA / 0-10 V (当 U_B≥15V)，递增/递减可切换，短路保护
响应时间	92ms
上电延时	<440ms
材质	铜套，镀镍，塑料零件，PBT
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
防护等级EN 60529	IP67
工作温度	-25°C - +70°C
储存温度	-40°C - +85°C
重量	200g
控制装置	com端输入控制输入
设定范围	通过LCA-2与电脑连接；通过pin5进行Teach-in
同步	是
多通道	否
指示灯	否
选型和订货数据
开关量输出	模拟量输出	订货型号
1 x PNP	---	mic-130/D/M
2 x PNP	---	mic-130/DD/M
---	4-20mA / 0-10V	mic-130/IU/M

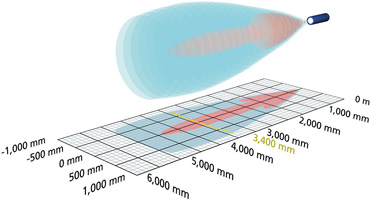

mic-340	外形尺寸		检测区域

检测范围	350-5000mm
外形设计	圆柱形M30
工作模式	接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量
测量方法	回波传播时间
换能器频率	120kHz
盲区	350mm
检测范围	3400mm
最大检测范围	5000mm
分辨率	0.18mm（开关量输出）；0.18-1.5mm,取决于模拟窗口（模拟量输出）
重复精度	±0.15%
精度	±1%（内置温度漂移补偿）
工作电压	9-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤55mA
连接类型	5芯M12接插件（可订制电缆连接）
输入	com端输入；自学习输入
单开关量输出	pnp：I_max=200mA (U_B -2V)，常开/常闭可切换，短路保护
开关回滞	50mm
开关频率	4Hz
响应时间	172ms
上电延时	<530ms
双开关量输出
输出1	pnp：I_max=200mA (U_B -2V)，常开/常闭可切换，短路保护
输出2	pnp：I_max=200mA (U_B -2V)，常开/常闭可切换，短路保护
开关回滞	50mm
开关频率	3Hz
响应时间	180ms
上电延时	<380ms
模拟量输出	4-20 mA / 0-10 V (当 U_B≥15V)，递增/递减可切换，短路保护
响应时间	172ms
上电延时	<530ms
材质	铜套，镀镍，塑料零件，PBT
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
防护等级EN 60529	IP67
工作温度	-25°C - +70°C
储存温度	-40°C - +85°C
重量	260g
控制装置	com端输入控制输入
设定范围	通过LCA-2与电脑连接；通过pin5进行Teach-in
同步	是
多通道	否
指示灯	否
选型和订货数据
开关量输出	模拟量输出	订货型号
1 x PNP	---	mic-340/D/M
2 x PNP	---	mic-340/DD/M
---	4-20mA / 0-10V	mic-340/IU/M

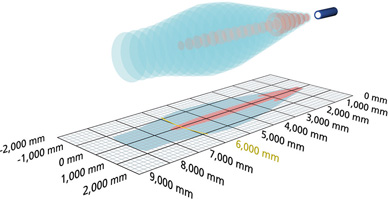

mic-600	外形尺寸		检测区域

检测范围	600-8000mm
外形设计	圆柱形M30
工作模式	接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量
测量方法	回波传播时间
换能器频率	80kHz
盲区	600mm
检测范围	6000mm
最大检测范围	8000mm
分辨率	0.18mm（开关量输出）；0.18-2.4mm,取决于模拟窗口（模拟量输出）
重复精度	±0.15%
精度	±1%（内置温度漂移补偿）
工作电压	9-30Vd.c., 反极性保护
电压脉动	±10%
空载电流损耗	≤55mA
连接类型	5芯M12接插件（可订制电缆连接）
输入	com端输入；自学习输入
单开关量输出	pnp：I_max=200mA (U_B -2V)，常开/常闭可切换，短路保护
开关回滞	100mm
开关频率	3Hz
响应时间	240ms
上电延时	<600ms
模拟量输出	4-20 mA / 0-10 V (当 U_B≥15V)，递增/递减可切换，短路保护
响应时间	240ms
上电延时	<600ms
材质	铜套，镀镍，塑料零件，PBT
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
防护等级EN 60529	IP67
工作温度	-25°C - +70°C
储存温度	-40°C - +85°C
重量	320g
控制装置	com端输入控制输入
设定范围	通过LCA-2与电脑连接；通过pin5进行Teach-in
同步	是
多通道	否
指示灯	否
选型和订货数据
开关量输出	模拟量输出	订货型号
1 x PNP	---	mic-600/D/M
---	4-20mA / 0-10V	mic-600/IU/M

接线图

1 x PNP		2 x PNP		4-20mA / 0-10V
