mic+超声波传感器

产品分类:圆柱形
产品规格:标准件
产品品牌:microsonic
浏览次数:353
上架时间:2023-06-18
产品详情

主要特点:
● M30螺纹套管, 5种检测范围,测量值直接以mm/cm或%的方式通过LED显示出来,可通过数字显示器预设数值的传感器
● 自动同步和异步工作工作, 可支持十个传感器近距离同时工作,推挽输出支持SIO和IO-link模式
● 1个推挽,1或2个pnp和npn开关量,4-20mA / 0-10V模拟量,1或2个pnp开关量 + 4-20mA / 0-10V模拟量,通过T1和T2按钮进行teach-in,或pin5,或通过连接电脑来配置参数

产品描述
mic+系列超声波传感器,M30外壳,检测范围从30mm到8m,共五种检测距离。测量距离的内置分辨率是0.025或2.4mm,具体取决于选择何种测量范围。该系列的传感器都带有温度补偿。

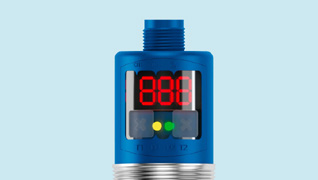

带LED显示的TouchControl






TouchControl
带有TouchControl,LED连续显示当前的距离值,并不断在mm和cm指示间自动切换。通过操作LED显示器下的两个按键,可以调节参数,浏览菜单。开关量输出的检测点和模拟量输出的窗口范围,可以通过LED显示进行数字预设,不需要把被检测物放在检测范围内。因此能够做到不需要辅助反射体便可设置,甚至是设置到实际应用范围之外。
两个三色的LED
一直显示开关的输出状态,开关量输出或模拟量输出。
丰富的附加功能(附件)
此功能作为可用的选项包含在TouchControl的菜单结构中。已经测量的距离值,举例来说,着重于通过十阶软件滤波,从F00(未经滤波直接输出测量值)到F09(很强的滤波和测量值衰减)。针对带波动干扰或在传感器与实际测量表面有飞溅物的填充料位测量,较高的测量值衰减是很有用的,默认的滤波值是F01,因此,传感器为了较快计数与控制操作进行了预设,另外开关量输出的回滞默认值可根据需要修改。LED显示可以关闭或变暗。
模拟量传感器
检验接到输出端的负载,根据阻值大小自动转换4-20mA电流和0-10V电压输出。传感器负载的确定与连接的起始工作电压有关。在TouchControl的菜单的附加功能中,使用者还可以预设传感器是电流输出还是电压输出。在这个菜单中,模拟量传感器在LED显示屏上,又可以转换成百分比的形式显示,模拟量特性曲线的窗口上下限分别对应于0%和100%。
同步
可支持10个混合配置不同检测距离的传感器同步自动运行,测量的重复率取决于检测距离最远的那个传感器。如果这些的传感器通过M12接插件的pin5针连接起来,则激活同步功能。在同步运行中,这些的传感器在同一时间开始测量。在两个传感器比较狭窄的安装距离之间,传感器仍然可以接收到邻近传感器的反射信号。这个特性可以作为优势来应用。例如,可以扩展传感器的检测距离。在附加菜单中,每个传感器可以分配从0-9之间的一个地址,有了这样的地址,传感器可以在异步模式下工作,并且实行按地址升序进行测量。
异步模式
可以实现每个传感器只接收到自身发出脉冲的回波信号,避免传感器之间冲突。

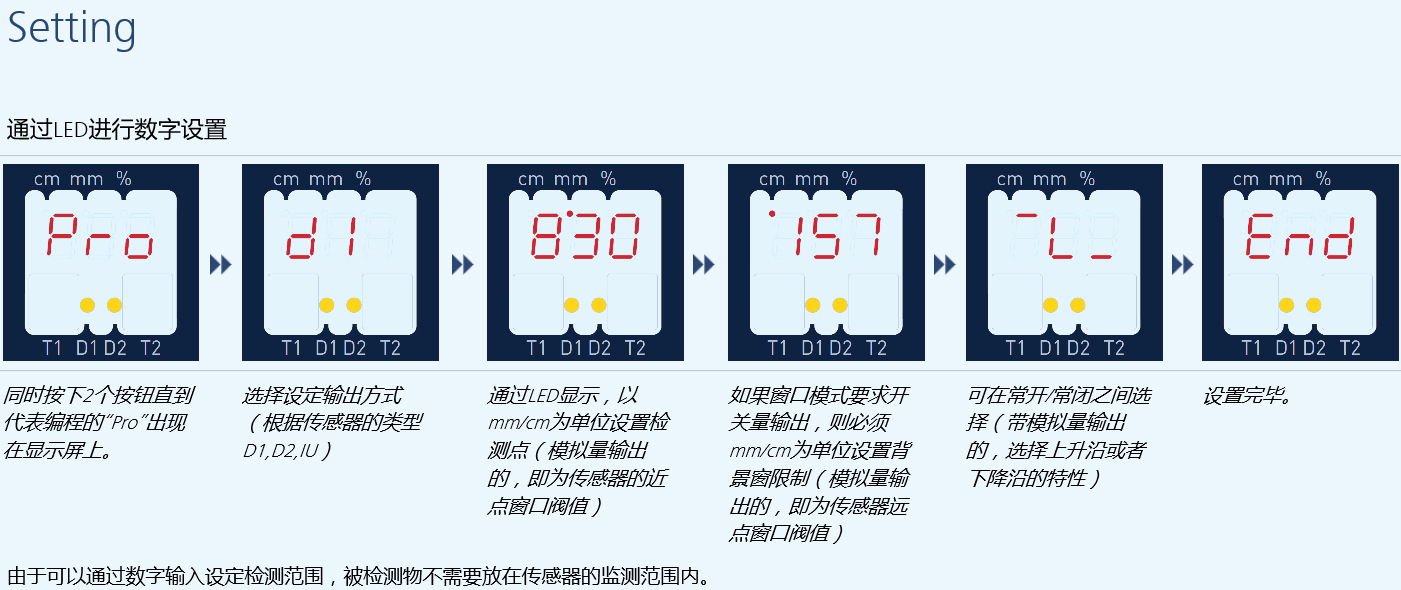

开关量或是模拟量输出的设置
既可以按要求输入距离的数字值来实现,也可以通过自学习(teach-in)程序实现。由于有着这项功能,可以选择自己喜欢的设定模式。

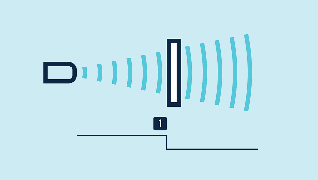

自学习的步骤
待检测物体,需要放在希望得到的检测距离(1)上,按下输出按钮,直到  2-1.gif  (或者  2-2.gif )  出现在LED显示器上,再进一步的短击按键,确定自学习程序,准备完毕。

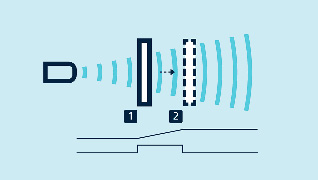

检测点自学习

单个模拟量输出的设定,被检测物需要放置在靠近传感器近点窗口阀值(1)位置,同时按输出按钮直到显示 2-3.gif 。  然后将被测物移至传感器远点窗口阀值,自学习程序的终止需要通过短击按键来结束。带两个开关点的窗口模式设置的方法,同样适用单个开关点输出的设置。
一个模拟量特性曲线和两个检测点窗口模式的自学习

NCC/NOC (常开/常闭)
开关量输出的常开或常闭,模拟量输出的递增或是递减,都可以通过自学习设置。因此,按输出按键一直到出现 3-1.gif 或者 3-2.gif   。每次按键,常闭或常开( 3-3.gif  / 3-4.gif )  ,递增或递减( 3-5.gif  / 3-6.gif )  的设置翻转一下。约10秒后,新的设置自动存储。

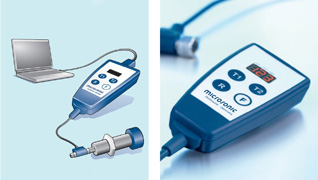

LinkControl
由LinkControl适配器、LinkControl软件组成,通过装有windows操作系统的计算机或笔记本电脑很容易设置mic+传感器。TouchControl设置菜单在运行中能被读出,在电脑上编辑、缓存然后重新读入传感器。测量值的可视化,对复杂的自动化任务开发提供了良好的解决方案。
传感器通过LCA-2连接到电脑进行编程

集成IO-Link
1.1版的传感器集成了IO-Link带开关量输出。

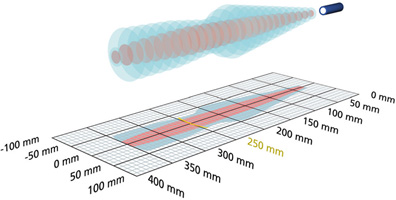

mic+25外形尺寸检测区域



检测范围  30-350mm
设计圆柱形M30
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量;推挽输出还支持IO-Link
特性数字显示
测量方法回波传播时间
发射频率320kHz
盲区30mm
检测范围 250mm
最大检测范围 350mm
分辨率推挽输出:0.10mm;PNP或NPN:0.025mm;模拟量:0.025-0.1mm(取决于模拟窗口)
重复精度    ±0.15%
精度   ±1%(内置温度漂移补偿)
工作电压9-30Vd.c.,反极性保护
电压波动  ±10%
空载电流≤80mA
连接类型 5芯M12接插件(可订制电缆连接)
输入com端输入;同步输入(mic+25/DDIU/TC不支持)
1个推挽开关量输出Push-Pull, UB -3V, -UB  +3V,Imax=100mA,常开/常闭可切换,短路保护
开关回滞3mm
开关频率25Hz
响应时间32ms
上电延时<300ms
1个PNP或NPN开关量输出pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞3mm
开关频率25Hz
响应时间32ms
上电延时<300ms
2个PNP或NPN开关量输出
输出1pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞3mm
开关频率25Hz
响应时间32ms
上电延时<300ms
模拟量输出4-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
响应时间32ms
上电延时<300ms
1个PNP开关量+模拟量输出
输出14-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
开关回滞3mm
开关频率25Hz
响应时间32ms
上电延时<300ms
2个PNP开关量+模拟量输出
输出14-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
输出3pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
开关回滞3mm
开关频率25Hz
响应时间32ms
上电延时<300ms
材质铜套,镀镍,塑料零件,PBT,TPU;或不锈钢,塑料件, PBT, TPU
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
防护等级EN  60529IP67
工作温度–25°C - +70°C
储存温度–40°C - +85°C
重量150g
温度补偿
控制装置2个按键+LED显示(触摸控制)
设定范围T1+T2按钮;通过LCA-2与电脑连接;推挽输出还可通过IO-Link智能配置
同步是  (mic+25/DDIU/TC不支持)
多通道是  (mic+25/DDIU/TC不支持)
指示灯3位数字 LED显示,2 x 三色  LED
选型和订货数据
开关量输出模拟量输出订货号
1 x  Push-Pullmic+25/F/TC
1 X PNPmic+25/D/TC
1 x PNPmic+25/D/TC/E   (不锈钢外壳)
1 X  NPNmic+25/E/TC
2 X  PNPmic+25/DD/TC
2 X  PNPmic+25/DD/TC/E (不锈钢外壳)
2 X  NPNmic+25/EE/TC
4-20mA / 0-10 Vmic+25/IU/TC
4-20mA / 0-10 Vmic+25/IU/TC/E   (不锈钢外壳)
1 X PNP4-20mA / 0-10 Vmic+25/DIU/TC
1 X PNP4-20mA / 0-10 Vmic+25/DIU/TC/E(不锈钢外壳)
2 X  PNP4-20mA / 0-10 Vmic+25/DDIU/TC

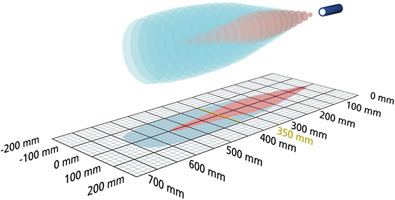

mic+35外形尺寸检测区域



检测范围  65-600mm
设计圆柱形M30
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量;推挽输出还支持IO-Link
特性数字显示


测量方法回波传播时间


发射频率400kHz


盲区65mm


检测范围 350mm


最大检测范围 600mm


分辨率推挽输出:0.10mm;PNP或NPN:0.025mm;模拟量:0.025-0.17mm(取决于模拟窗口)
重复精度    ±0.15%


精度   ±1%(内置温度漂移补偿)


工作电压9-30Vd.c.,反极性保护


电压波动  ±10%


空载电流≤80mA


连接类型 5芯M12接插件(可订制电缆连接)


输入com端输入;同步输入(mic+35/DDIU/TC不支持)


1个推挽开关量输出Push-Pull, UB -3V, -UB  +3V,Imax=100mA,常开/常闭可切换,短路保护
开关回滞5mm


开关频率12Hz


响应时间64ms


上电延时<300ms


1个PNP或NPN开关量输出pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞5mm


开关频率12Hz


响应时间64ms


上电延时<300ms


2个PNP或NPN开关量输出



输出1pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞5mm


开关频率12Hz


响应时间64ms


上电延时<300ms


模拟量输出



输出14-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
响应时间64ms


上电延时<300ms


1个PNP开关量+模拟量输出



输出14-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
开关回滞5mm


开关频率12Hz(mic+35/DIU/TC/E开关频8Hz)


响应时间64ms


上电延时<300ms


2个PNP开关量+模拟量输出



输出14-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
输出3pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
开关回滞5mm


开关频率8Hz


响应时间70ms


上电延时<300ms


材质铜套,镀镍,塑料零件,PBT,TPU;或不锈钢,塑料件, PBT, TPU
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂


防护等级EN  60529IP67


工作温度–25°C - +70°C


储存温度–40°C - +85°C


重量150g


温度补偿


控制装置2个按键+LED显示(触摸控制)


设定范围T1+T2按钮;通过LCA-2与电脑连接;推挽输出还可通过IO-Link智能配置
同步是  (mic+35/DDIU/TC不支持)


多通道是  (mic+35/DDIU/TC不支持)


指示灯3位数字 LED显示,2 x 三色  LED


选型和订货数据


开关量输出模拟量输出订货号


1 x Push-Pullmic+35/F/TC


1 X  PNPmic+35/D/TC


1 x PNPmic+35/D/TC/E      (不锈钢外壳)

1 X NPNmic+35/E/TC


2 X PNPmic+35/DD/TC


2 X PNPmic+35/DD/TC/E   (不锈钢外壳)

2 X NPNmic+35/EE/TC


4-20mA / 0-10 Vmic+35/IU/TC


4-20mA / 0-10 Vmic+35/IU/TC/E    (不锈钢外壳)

1 X  PNP4-20mA / 0-10 Vmic+35/DIU/TC


1 X  PNP4-20mA / 0-10 Vmic+35/DIU/TC/E  (不锈钢外壳)

2 X PNP4-20mA / 0-10 Vmic+35/DDIU/TC

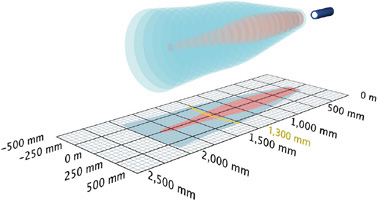

mic+130外形尺寸检测区域



检测范围  200-2000mm
设计圆柱形M30
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量;推挽输出还支持IO-Link
特性数字显示


测量方法回波传播时间


发射频率200kHz


盲区200mm


检测范围 1300mm


最大检测范围 2000mm


分辨率推挽输出:1mm;PNP或NPN:0.18mm;模拟量:0.18-0.57mm(取决于模拟窗口)
重复精度    ±0.15%


精度   ±1%(内置温度漂移补偿)


工作电压9-30Vd.c.,反极性保护


电压波动  ±10%


空载电流≤80mA


连接类型 5芯M12接插件(可订制电缆连接)


输入com端输入;同步输入(mic+130/DDIU/TC不支持)


1个推挽开关量输出Push-Pull, UB -3V, -UB  +3V,Imax=100mA,常开/常闭可切换,短路保护
开关回滞20mm


开关频率8Hz


响应时间92ms


上电延时<300ms


1个PNP或NPN开关量输出pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞20mm


开关频率8Hz


响应时间92ms


上电延时<300ms


2个PNP或NPN开关量输出



输出1pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞20mm


开关频率8Hz


响应时间92ms


上电延时<300ms


模拟量输出4-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
响应时间64ms


上电延时<300ms


1个PNP开关量+模拟量输出



输出14-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
开关回滞20mm


开关频率8Hz


响应时间92ms


上电延时<300ms


2个PNP开关量+模拟量输出



输出14-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
输出3pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
开关回滞20mm


开关频率6Hz


响应时间110ms


上电延时<300ms


材质铜套,镀镍,塑料零件,PBT,TPU;或不锈钢,塑料件, PBT, TPU
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂


防护等级EN  60529IP67


工作温度–25°C - +70°C


储存温度–40°C - +85°C


重量150g


温度补偿


控制装置2个按键+LED显示(触摸控制)


设定范围T1+T2按钮;通过LCA-2与电脑连接;推挽输出还可通过IO-Link智能配置
同步是  (mic+130/DDIU/TC不支持)


多通道是  (mic+130/DDIU/TC不支持)


指示灯3位数字 LED显示,2 x 三色  LED


选型和订货数据


开关量输出模拟量输出订货号


1 x Push-Pullmic+130/F/TC


1 X  PNPmic+130/D/TC


1 x PNPmic+130/D/TC/E     (不锈钢外壳)

1 X NPNmic+130/E/TC


2 X PNPmic+130/DD/TC


2 X PNPmic+130/DD/TC/E  (不锈钢外壳)

2 X NPNmic+130/EE/TC


4-20mA / 0-10 Vmic+130/IU/TC


4-20mA / 0-10 Vmic+130/IU/TC/E   (不锈钢外壳)

1 X  PNP4-20mA / 0-10 Vmic+130/DIU/TC


1 X  PNP4-20mA / 0-10 Vmic+130/DIU/TC/E(不锈钢外壳)

2 X PNP4-20mA / 0-10 Vmic+130/DDIU/TC

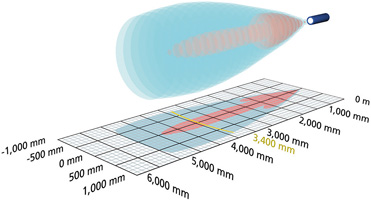

mic+340外形尺寸检测区域



检测范围  350-5000mm
设计圆柱形M30
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量;推挽输出还支持IO-Link
特性数字显示


测量方法回波传播时间


发射频率120kHz


盲区350mm


检测范围 3400mm


最大检测范围 5000mm


分辨率推挽输出:1mm;PNP或NPN:0.18mm;模拟量:0.18-1.5mm(取决于模拟窗口)
重复精度    ±0.15%


精度   ±1%(内置温度漂移补偿)


工作电压9-30Vd.c.,反极性保护


电压波动  ±10%


空载电流≤80mA


连接类型 5芯M12接插件(可订制电缆连接)


输入com端输入;同步输入(mic+340/DDIU/TC不支持)


1个推挽开关量输出Push-Pull, UB -3V, -UB  +3V,Imax=100mA,常开/常闭可切换,短路保护
开关回滞50mm


开关频率4Hz


响应时间172ms


上电延时<380ms


1个PNP或NPN开关量输出pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞50mm


开关频率4Hz


响应时间172ms


上电延时<380ms


2个PNP或NPN开关量输出



输出1pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞50mm


开关频率4Hz


响应时间172ms


上电延时<380ms


模拟量输出4-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
响应时间172ms


上电延时<380ms


1个PNP开关量+模拟量输出



输出14-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
开关回滞50mm


开关频率4Hz


响应时间172ms


上电延时<380ms


2个PNP开关量+模拟量输出



输出14-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
输出3pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
开关回滞50mm


开关频率3Hz


响应时间180ms


上电延时<450ms


材质铜套,镀镍,塑料零件,PBT,TPU;或不锈钢,塑料件, PBT, TPU
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂


防护等级EN  60529IP67


工作温度–25°C - +70°C


储存温度–40°C - +85°C


重量210g


温度补偿


控制装置2个按键+LED显示(触摸控制)


设定范围T1+T2按钮;通过LCA-2与电脑连接;推挽输出还可通过IO-Link智能配置
同步是  (mic+340/DDIU/TC不支持)


多通道是  (mic+340/DDIU/TC不支持)


指示灯3位数字 LED显示,2 x 三色  LED


选型和订货数据


开关量输出模拟量输出订货号


1 x Push-Pullmic+340/F/TC


1 X  PNPmic+340/D/TC


1 x PNPmic+340/D/TC/E    (不锈钢外壳)

1 X NPNmic+340/E/TC


2 X PNPmic+340/DD/TC


2 X PNPmic+340/DD/TC/E  (不锈钢外壳)

2 X NPNmic+340/EE/TC


4-20mA / 0-10 Vmic+340/IU/TC


4-20mA / 0-10 Vmic+340/IU/TC/E  (不锈钢外壳)

1 X  PNP4-20mA / 0-10 Vmic+340/DIU/TC


1 X  PNP4-20mA / 0-10 Vmic+340/DIU/TC/E(不锈钢外壳)

2 X PNP4-20mA / 0-10 Vmic+340/DDIU/TC

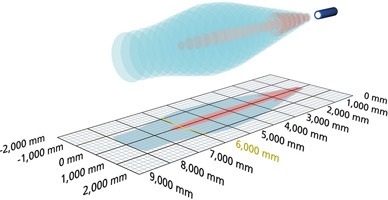

mic+600外形尺寸检测区域



检测范围  600-8000mm
设计圆柱形M30
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量;推挽输出还支持IO-Link
特性数字显示


测量方法回波传播时间


发射频率80kHz


盲区600mm


检测范围 6000mm


最大检测范围 8000mm


分辨率推挽输出:1mm;PNP或NPN:0.18mm;模拟量:0.18-2.4mm(取决于模拟窗口)
重复精度    ±0.15%


精度   ±1%(内置温度漂移补偿)


工作电压9-30Vd.c.,反极性保护


电压波动  ±10%


空载电流≤80mA


连接类型 5芯M12接插件(可订制电缆连接)


输入com端输入;同步输入(mic+600/DDIU/TC不支持)


1个推挽开关量输出Push-Pull, UB -3V, -UB  +3V,Imax=100mA,常开/常闭可切换,短路保护
开关回滞100mm


开关频率3Hz


响应时间240ms


上电延时<450ms


1个PNP或NPN开关量输出pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞100mm


开关频率3Hz


响应时间240ms


上电延时<450ms


2个PNP或NPN开关量输出



输出1pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),或 npn:Imax=200mA (-UB  +2V),常开/常闭可切换,短路保护
开关回滞100mm


开关频率3Hz


响应时间240ms


上电延时<450ms


模拟量输出4-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
响应时间240ms


上电延时<450ms


1个PNP开关量+模拟量输出



输出14-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
开关回滞100mm


开关频率3Hz


响应时间240ms


上电延时<450ms


2个PNP开关量+模拟量输出



输出14-20mA / 0-10V(当UB≥15V),递增/递减可切换,短路保护
输出2pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
输出3pnp:Imax=200mA  (UB -2V),常开/常闭可切换,短路保护
开关回滞100mm


开关频率2Hz


响应时间240ms


上电延时<450ms


材质铜套,镀镍,塑料零件,PBT,TPU;或不锈钢,塑料件, PBT, TPU
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂


防护等级EN  60529IP67


工作温度–25°C - +70°C


储存温度–40°C - +85°C


重量270g


温度补偿


控制装置2个按键+LED显示(触摸控制)


设定范围T1+T2按钮;通过LCA-2与电脑连接;推挽输出还可通过IO-Link智能配置
同步是  (mic+600/DDIU/TC不支持)


多通道是  (mic+600/DDIU/TC不支持)


指示灯3位数字 LED显示,2 x 三色  LED


选型和订货数据


开关量输出模拟量输出订货号


1 x Push-Pullmic+600/F/TC


1 X  PNPmic+600/D/TC


1 x PNPmic+600/D/TC/E    (不锈钢外壳)

1 X NPNmic+600/E/TC


2 X PNPmic+600/DD/TC


2 X PNPmic+600/DD/TC/E  (不锈钢外壳)

2 X NPNmic+600/EE/TC


4-20mA / 0-10 Vmic+600/IU/TC


4-20mA / 0-10 Vmic+600/IU/TC/E   (不锈钢外壳)

1 X  PNP4-20mA / 0-10 Vmic+600/DIU/TC


1 X  PNP4-20mA / 0-10 Vmic+600/DIU/TC/E(不锈钢外壳)

2 X PNP4-20mA / 0-10 Vmic+600/DDIU/TC

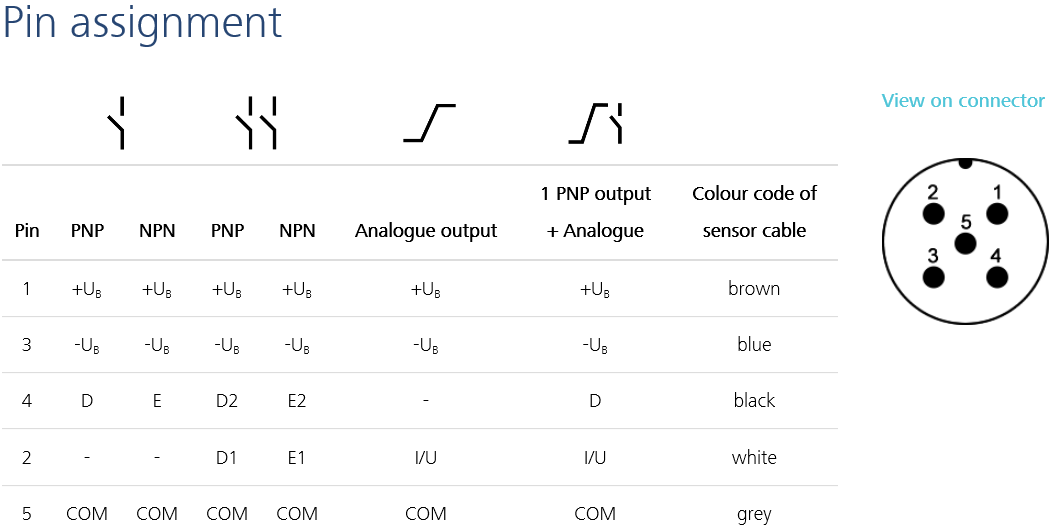

接线图


12.jpg13.jpg        14.jpg
1xPush-Pull1xPNP     1xNPN




15.jpg16.jpg        17.jpg
2xPNP2xNPN     4-20mA / 0-10V






1xPNP + 4-20mA / 0-10V2xPNP + 4-20mA / 0-10V


上一篇:mic超声波传感器

下一篇:没有了!
