主要特点：
● 胶体外壳的小型超声波传感器，外壳与很多光电传感器兼容
● 6种检测范围，开关频率可达250Hz
● 可以选择导声管进行导波，用于狭小的空间
● 1个pnp或npn开关量输出；4–20 mA或0–10 V模拟量输出
● 通过双模式或同步箱（可50只传感器同步）进行外部同步
● 可以使用按键来进行Teach-in
产品描述 | |||||
zws-15有20mm x 32mm x 12mm 的尺寸。 外壳的设计和安装和很多光电传感器相匹配。这使超声波传感器在一些关键应用中可直接替换光电传感器。 | |||||
自学习按钮 | 两个 LED灯 | 常开/常闭功能和模拟量特性曲线的递增/递减 | |||
在传感器顶部的自学习按钮，可以使设置变得方便。 | 指示了传感器工作状态及开关量和相应的模拟量输出状态。 | 也可以通过按键设置。 | |||
开关量输出的zws传感器有三种工作模式: | |||||

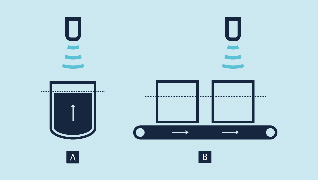

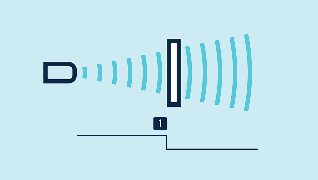

漫反射模式（单开关点模式）的自学习： | |||||
 | 方法A：适用于到被检测物的实际距离，也是切换点的应用。一种典型的应用是液位控制，其中超声波传感器在灌装过程中从上方垂直检测灌装液位。设定的切换点对应于最大加注液位。 | ||||
方法B：当被检测物从侧面移动到检测区域的情况下，切点距离被设置为比到被检测物的实际测量距离远8%。即使被检测物的高度略有变化，也不会有影响。 | |||||
方法A自学习 | 方法B自学习 | ||||
|
| ||||
● 将被测目标物放在想要的检测距离(1)处，使之被传感器检测到 | ● 将被测目标物放在想要的检测距离(1)处，使之被传感器检测到 | ||||
● 按住按键大约3秒 | ● 按住按键大约3秒 | ||||
● 再次按住按键大约1秒 | ● 再次按住按键大约3秒 | ||||

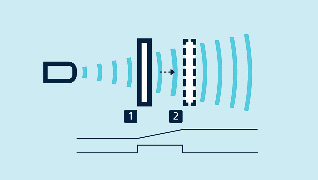

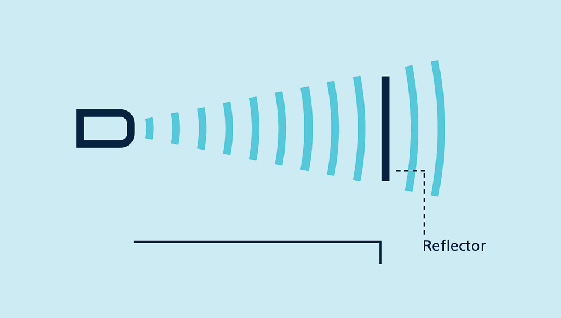

反射板模式的自学习： | 窗口模式的自学习 & 模拟量输出的设置： | ||||
|
| ||||
● 可以使用一个固定的反射物当作反射板 | ● 将被测物体放置于窗口的近点(1)处 | ||||
● 按住按键大约3秒 | ● 按住按键大约3秒 | ||||
● 再次按住按键大约10秒 | ● 然后将被测物体移动到窗口的远点(2)处 | ||||
● 再次按住按键大约1秒 | |||||
双模式或外部同步 | |||||
| |||||
如果相邻的两个zws传感器彼此距离太近，可以选择双模式以避免相互影响。如果需要同步两个以上的zws传感器，则可以使用附件SyncBox2。SyncBox2在引脚2上产生同步信号输出。可以允许50个zws传感器同步。 | |||||
zws-7高计数频率和短响应时间 | |||||
zws-7传感器250Hz开关频率，响应时间低于3ms，这就使得用高计数频率检测物体和以较快的机械速度检测两个物体之间的很窄狭缝成为可能。加上合适的导声管，能增加在高机械速度的条件下检测两个物体之间狭窄间隙的能力。 | |||||
| |||||
传感器订货型号: zws-7/CD/QS，导声管订货型号: SoundPipe zws1 | |||||

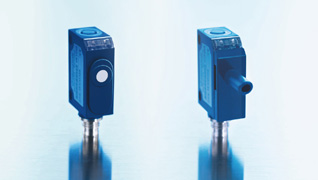

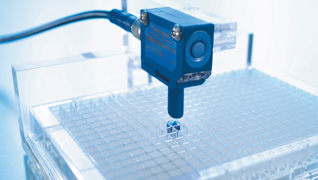

带声管的zws-15传感器用于聚焦声场（例如用于液位控制） | |||||

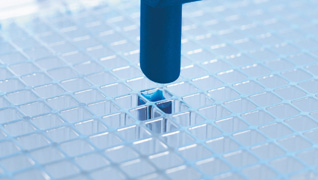

导声管可以和zws-15传感器配合使用。它直接向检测点发出声波，因此能够测量直径小于3mm的钻孔或开口。由于zws-15传感器的盲区在声管里， 所以测量值可以直接认为是从声音出口孔开始到物体的距离。导声管可滑套在zws-15传感器的前端，并用塑料粘合剂固定。一个典型的应用领域就是测量微型井板的液位，微型井板用在液体分析中。声管可以直接放置在开口的上方；这样使得定位容易。导声管也可以用来扫描两个物体之间几毫米的距离差。 | |||||
|
| ||||
传感器订货型号: zws-15/CD/QS，导声管订货型号:SP-ZWS | |||||
zws-7 | 外形尺寸 | 检测区域 | |||
|
|
| |||
检测范围 | 20-100mm | ||||
外形设计 | 胶体 | ||||
工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量 | ||||
特性 | 250Hz开关频率；小型胶体设计；狭窄的声场 | ||||
测量方法 | 回波传播时间 | ||||
换能器频率 | 380kHz | ||||
盲区 | 20mm | ||||
检测范围 | 70mm | ||||
最大检测范围 | 100mm | ||||
分辨率 | 0.056mm | ||||
重复精度 | ±0.15% | ||||
精度 | 0.17%/K温度 | ||||
工作电压 | 20-30Vd.c.,反极性保护 | ||||
电压脉动 | ±10% | ||||
空载电流损耗 | ≤30mA | ||||
连接类型 | 4芯M8接插件 | ||||
输入 | com端输入 | ||||
1个PNP或NPN开关量输出 | PNP：Imax=200mA (UB -2V)，或 NPN：Imax=200mA (-UB +2V)，常开/常闭可切换，短路保护 | ||||
开关回滞 | 2mm | ||||
开关频率 | 250Hz | ||||
响应时间 | 3ms | ||||
上电延时 | <300ms | ||||
材质 | ABS | ||||
超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
防护等级EN 60529 | IP67 | ||||
工作温度 | -25°C - +70°C | ||||
储存温度 | -40°C - +85°C | ||||
重量 | 10g | ||||
温度补偿 | 否 | ||||
控制装置 | 1个按键 | ||||
设定范围 | 通过按键Teach-in | ||||
同步 | 是 | ||||
多通道 | 否 | ||||
指示灯 | 工作：1 X LED绿灯；检测到目标物：1 X LED黄灯 | ||||
选型和订货数据 | |||||
开关量输出 | 模拟量输出 | 订货型号 | |||
1 X PNP | --- | zws-7/CD/QS | |||
1 X NPN | --- | zws-7/CE/QS | |||

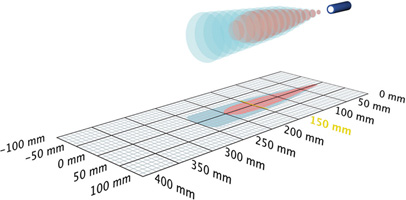

zws-15 | 外形尺寸 | 检测区域 | |||
|
|
| |||
检测范围 | 20-250mm | ||||
外形设计 | 胶体 | ||||
工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量 | ||||
特性 | 小型胶体设计；狭窄的声场 | ||||
测量方法 | 回波传播时间 | ||||
换能器频率 | 380kHz | ||||
盲区 | 20mm | ||||
检测范围 | 150mm | ||||
最大检测范围 | 250mm | ||||
分辨率 | 0.056mm | ||||
重复精度 | ±0.15% | ||||
精度 | 开关量：0.17%/K温度；模拟量：±1%（内置温度漂移补偿） | ||||
工作电压 | 20-30Vd.c.,反极性保护 | ||||
电压脉动 | ±10% | ||||
空载电流损耗 | ≤25mA | ||||
连接类型 | 4芯M8接插件（可订制电缆连接） | ||||
输入 | com端输入 | ||||
1个PNP或NPN开关量输出 | PNP：Imax=200mA (UB -2V)，或 NPN：Imax=200mA (-UB +2V)，常开/常闭可切换，短路保护 | ||||
开关回滞 | 2mm | ||||
开关频率 | 25Hz；或100Hz | ||||
响应时间 | 24ms；或7ms | ||||
上电延时 | <300ms | ||||
模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
响应时间 | 50ms | ||||
上电延时 | <300ms | ||||
材质 | ABS | ||||
超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
防护等级EN 60529 | IP67 | ||||
工作温度 | -25°C - +70°C | ||||
储存温度 | -40°C - +85°C | ||||
重量 | 10g | ||||
温度补偿 | 开关量：否； 模拟量：是 | ||||
控制装置 | 1个按键 | ||||
设定范围 | 通过按键Teach-in | ||||
同步 | 是 | ||||
多通道 | 否 | ||||
指示灯 | 工作：1 X LED绿灯；检测到目标物：1 X LED黄灯 | ||||
选型和订货数据 | |||||
开关量输出 | 模拟量输出 | 订货型号 | |||
1 X PNP | --- | zws-15/CD/QS（开关频率25Hz） | |||
1 X PNP | --- | zws-15/CD/5ms.a（开关频率100Hz） | |||
1 X NPN | --- | zws-15/CE/QS（开关频率25Hz） | |||
--- | 4-20mA | zws-15/CI/QS | |||
--- | 0-10 V | zws-15/CU/QS | |||

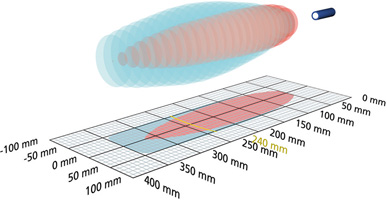

zws-24 | 外形尺寸 | 检测区域 | |||
|
|
| |||
检测范围 | 开关量：50-350mm；模拟量：55-350mm | ||||
外形设计 | 胶体 | ||||
工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量 | ||||
特性 | 小型胶体设计；狭窄的声场 | ||||
测量方法 | 回波传播时间 | ||||
换能器频率 | 500kHz | ||||
盲区 | 开关量：50mm；模拟量：55mm | ||||
检测范围 | 240mm | ||||
最大检测范围 | 350mm | ||||
分辨率 | 开关量：0.037mm；模拟量：0.037-0.072mm(取决于模拟窗口) | ||||
重复精度 | ±0.15% | ||||
精度 | 开关量：0.17%/K温度；模拟量：±1%（内置温度漂移补偿） | ||||
工作电压 | 20-30Vd.c.,反极性保护 | ||||
电压脉动 | ±10% | ||||
空载电流损耗 | 开关量：≤25mA；模拟量：≤30mA | ||||
连接类型 | 4芯M8接插件 | ||||
输入 | com端输入 | ||||
1个PNP或NPN开关量输出 | PNP：Imax=200mA (UB -2V)，或 NPN：Imax=200mA (-UB +2V)，常开/常闭可切换，短路保护 | ||||
开关回滞 | 2mm | ||||
开关频率 | 25Hz | ||||
响应时间 | 24ms | ||||
上电延时 | <300ms | ||||
模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
响应时间 | 50ms | ||||
上电延时 | <300ms | ||||
材质 | ABS | ||||
超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
防护等级EN 60529 | IP67 | ||||
工作温度 | -25°C - +70°C | ||||
储存温度 | -40°C - +85°C | ||||
重量 | 10g | ||||
温度补偿 | 开关量：否； 模拟量：是 | ||||
控制装置 | 1个按键 | ||||
设定范围 | 通过按键Teach-in | ||||
同步 | 是 | ||||
多通道 | 否 | ||||
指示灯 | 工作：1 X LED绿灯；检测到目标物：1 X LED黄灯 | ||||
选型和订货数据 | |||||
开关量输出 | 模拟量输出 | 订货型号 | |||
1 X PNP | --- | zws-24/CD/QS | |||
1 X NPN | --- | zws-24/CE/QS | |||
--- | 4-20mA | zws-24/CI/QS | |||
--- | 0-10 V | zws-24/CU/QS | |||
zws-25 | 外形尺寸 | 检测区域 | |||
|
|
| |||
检测范围 | 30-350mm | ||||
外形设计 | 胶体 | ||||
工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量 | ||||
特性 | 小型胶体设计；狭窄的声场 | ||||
测量方法 | 回波传播时间 | ||||
换能器频率 | 320kHz | ||||
盲区 | 30mm | ||||
检测范围 | 250mm | ||||
最大检测范围 | 350mm | ||||
分辨率 | 开关量：0.069mm；模拟量：0.20mm | ||||
重复精度 | ±0.15% | ||||
精度 | 开关量：0.17%/K温度；模拟量：±1%（内置温度漂移补偿） | ||||
工作电压 | 20-30Vd.c.,反极性保护 | ||||
电压脉动 | ±10% | ||||
空载电流损耗 | ≤25mA | ||||
连接类型 | 4芯M8接插件 | ||||
输入 | com端输入 | ||||
1个PNP或NPN开关量输出 | PNP：Imax=200mA (UB -2V)，或 NPN：Imax=200mA (-UB +2V)，常开/常闭可切换，短路保护 | ||||
开关回滞 | 2mm | ||||
开关频率 | 31Hz | ||||
响应时间 | 20ms | ||||
上电延时 | <300ms | ||||
模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
响应时间 | 50ms | ||||
上电延时 | <300ms | ||||
材质 | ABS | ||||
超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
防护等级EN 60529 | IP67 | ||||
工作温度 | -25°C - +70°C | ||||
储存温度 | -40°C - +85°C | ||||
重量 | 11g | ||||
温度补偿 | 开关量：否； 模拟量：是 | ||||
控制装置 | 1个按键 | ||||
设定范围 | 通过按键Teach-in | ||||
同步 | 是 | ||||
多通道 | 否 | ||||
指示灯 | 工作：1 X LED绿灯；检测到目标物：1 X LED黄灯 | ||||
选型和订货数据 | |||||
开关量输出 | 模拟量输出 | 订货型号 | |||
1 X PNP | --- | zws-25/CD/QS | |||
1 X NPN | --- | zws-25/CE/QS | |||
--- | 4-20mA | zws-25/CI/QS | |||
--- | 0-10 V | zws-25/CU/QS | |||
zws-35 | 外形尺寸 | 检测区域 | |||
|
|
| |||
检测范围 | 64-600mm | ||||
外形设计 | 胶体 | ||||
工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量 | ||||
特性 | 小型胶体设计；狭窄的声场 | ||||
测量方法 | 回波传播时间 | ||||
换能器频率 | 400kHz | ||||
盲区 | 64mm | ||||
检测范围 | 350mm | ||||
最大检测范围 | 600mm | ||||
分辨率 | 0.20mm | ||||
重复精度 | ±0.15% | ||||
精度 | 模拟量：±1%（内置温度漂移补偿） | ||||
工作电压 | 20-30Vd.c.,反极性保护 | ||||
电压脉动 | ±10% | ||||
空载电流损耗 | 开关量：≤25mA；模拟量：≤35mA | ||||
连接类型 | 4芯M8接插件 | ||||
输入 | com端输入 | ||||
1个PNP或NPN开关量输出 | PNP：Imax=200mA (UB -2V)，或 NPN：Imax=200mA (-UB +2V)，常开/常闭可切换，短路保护 | ||||
开关回滞 | 5mm | ||||
开关频率 | 15Hz | ||||
响应时间 | 48ms | ||||
上电延时 | <300ms | ||||
模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
响应时间 | 80ms | ||||
上电延时 | <300ms | ||||
材质 | ABS | ||||
超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
防护等级EN 60529 | IP67 | ||||
工作温度 | -25°C - +70°C | ||||
储存温度 | -40°C - +85°C | ||||
重量 | 11g | ||||
温度补偿 | 开关量：否； 模拟量：是 | ||||
控制装置 | 1个按键 | ||||
设定范围 | 通过按键Teach-in | ||||
同步 | 是 | ||||
多通道 | 否 | ||||
指示灯 | 工作：1 X LED绿灯；检测到目标物：1 X LED黄灯 | ||||
选型和订货数据 | |||||
开关量输出 | 模拟量输出 | 订货型号 | |||
1 X PNP | --- | zws-35/CD/QS | |||
1 X NPN | --- | zws-35/CE/QS | |||
--- | 4-20mA | zws-35/CI/QS | |||
--- | 0-10 V | zws-35/CU/QS | |||

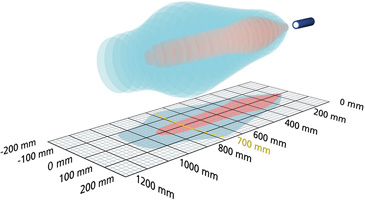

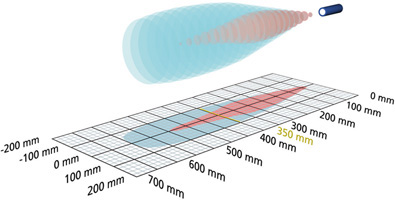

zws-70 | 外形尺寸 | 检测区域 | |||
|
|
| |||
检测范围 | 120-1000mm | ||||
外形设计 | 胶体 | ||||
工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式；模拟距离测量 | ||||
特性 | 小型胶体设计；狭窄的声场 | ||||
测量方法 | 回波传播时间 | ||||
换能器频率 | 300kHz | ||||
盲区 | 120mm | ||||
检测范围 | 700mm | ||||
最大检测范围 | 1000mm | ||||
分辨率 | 开关量：0.037mm；模拟量：0.037-0.215mm(取决于模拟窗口) | ||||
重复精度 | ±0.15% | ||||
精度 | 开关量：0.17%/K温度；模拟量：±1%（内置温度漂移补偿） | ||||
工作电压 | 20-30Vd.c.,反极性保护 | ||||
电压脉动 | ±10% | ||||
空载电流损耗 | 开关量：≤25mA；模拟量：≤30mA | ||||
连接类型 | 4芯M8接插件 | ||||
输入 | com端输入 | ||||
1个PNP或NPN开关量输出 | PNP：Imax=200mA (UB -2V)，或 NPN：Imax=200mA (-UB +2V)，常开/常闭可切换，短路保护 | ||||
开关回滞 | 2mm | ||||
开关频率 | 11Hz | ||||
响应时间 | 36ms | ||||
上电延时 | <300ms | ||||
模拟量输出 | 4-20 mA / 0-10 V (当 UB≥15V)，递增/递减可切换，短路保护 | ||||
响应时间 | 70ms | ||||
上电延时 | <300ms | ||||
材质 | ABS | ||||
超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
防护等级EN 60529 | IP67 | ||||
工作温度 | -25°C - +70°C | ||||
储存温度 | -40°C - +85°C | ||||
重量 | 11g | ||||
温度补偿 | 开关量：否； 模拟量：是 | ||||
控制装置 | 1个按键 | ||||
设定范围 | 通过按键Teach-in | ||||
同步 | 是 | ||||
多通道 | 否 | ||||
指示灯 | 工作：1 X LED绿灯；检测到目标物：1 X LED黄灯 | ||||
选型和订货数据 | |||||
开关量输出 | 模拟量输出 | 订货型号 | |||
1 X PNP | --- | zws-70/CD/QS | |||
1 X NPN | --- | zws-70/CE/QS | |||
--- | 4-20mA | zws-70/CI/QS | |||
--- | 0-10 V | zws-70/CU/QS | |||
接线图 | |||||
|
|
| |||
1 X PNP | 1 X NPN | 4-20mA | |||
| |||||
0-10 V | |||||
