主要特点：
● 坚固的金属外壳，与很多光电传感器兼容
● 2种检测范围
● 2个pnp或npn开关量输出
● 自动同步工作，可支持下个传感器近距离同时工作
● 可以使用按键来进行Teach-in，或通过连接电脑来配置传感器参数
| 坚固的金属外壳 | 可以旋转的接插件 | 自学习按钮 | |||
| 坚固的金属外壳与光电传感器相互兼容。 | 可以灵活的选择安装位置并使接线比较灵活。 | 在传感器顶部的自学习按钮，使设置变得方便。 | |||
| 一个双重LED灯 | 常开/常闭功能 | ||||
| 显示两个开关量输出的开关状态。 | 也可以通过按键设置。 | ||||
| 开关量输出的ucs传感器有三种工作模式： | |||||

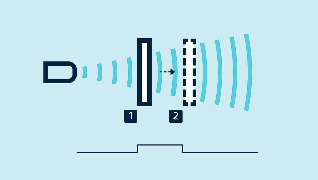

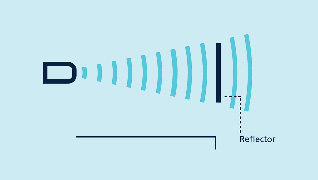

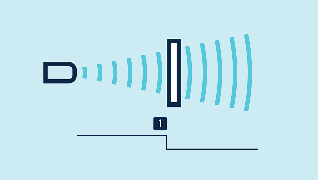

| 漫反射模式（单开关点模式）的自学习： | 反射板模式的自学习： | 窗口模式的自学习： | |||
 |  |
| |||
| ● 将被测目标物放在想要的检测距离(1)处，使之被传感器检测到 | ● 可以使用一个固定的反射物当作反射板，使之被传感器检测到 | ● 将被测物体放置于窗口的近点(1)处 | |||
| ● 按下按键大约3秒 | ● 按下按键大约3秒 | ● 使之被传感器检测到大约3秒 | |||
| ● 然后再次按下按键大约1秒 | ● 然后再次按下按键大约10秒 | ● 然后将被测物体移动到窗口的远点(2)处 | |||
| ● 再次按下按键大约1秒 | |||||

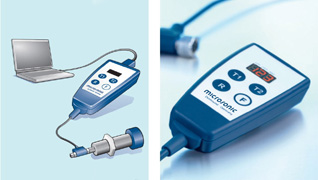

| LinkControl | |||||
 | |||||
| ucs系列超声波传感器可以选择性的进行参数设置，LCA-2连接控制适配器作为配件和电脑之间的连接。 | |||||

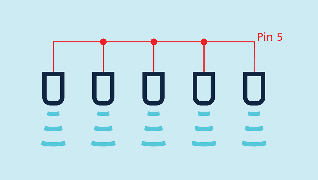

| 易于同步 | |||||
 | |||||
| 若干个ucs超声波传感器可以在一些应用中近距离安装运行，通过同步来避免它们间的相互干扰。 为了实现这个目的，需要将传感器的pin5连接在一起，激活传感器的同步功能。如果多于10个传感器同步，需要使用同步箱来实现。 | |||||

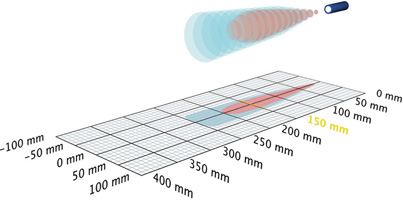

| ucs-15 | 外形尺寸 | 检测区域 | |||
|
|
| |||
| 检测范围 | 20-250mm | ||||
| 外形设计 | 胶体 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式 | ||||
| 特性 | 狭窄的声场 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 380kHz | ||||
| 盲区 | 20mm | ||||
| 检测范围 | 150mm | ||||
| 最大检测范围 | 250mm | ||||
| 分辨率 | 0.1 mm | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%（内置温度漂移补偿） | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤40mA | ||||
| 连接类型 | 5芯M12接插件 | ||||
| 输入 | com端输入 | ||||
| 2个PNP或NPN开关量输出 | |||||
| 输出1 | pnp：Imax=200mA (UB -2V)，或 npn：Imax=200mA (-UB +2V)，常开/常闭可切换，短路保护 | ||||
| 输出2 | pnp：Imax=200mA (UB -2V)，或 npn：Imax=200mA (-UB +2V)，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 2mm | ||||
| 开关频率 | 25Hz | ||||
| 响应时间 | 24ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | 镀锌压铸, 塑料零件, PBT | ||||
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 75g | ||||
| 温度补偿 | 是 | ||||
| 控制装置 | 1个按键；com输入 | ||||
| 设定范围 | 通过按钮Teach-in；通过LCA-2与电脑连接进接连接设置 | ||||
| 同步 | 是 | ||||
| 多通道 | 否 | ||||
| 指示灯 | 工作：1 x 双LED， 绿灯； 检测到目标物：黄灯 | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货型号 | |||
| 2 x PNP | --- | ucs-15/CDD/QM | |||
| 2 x NPN | --- | ucs-15/CEE/QM | |||

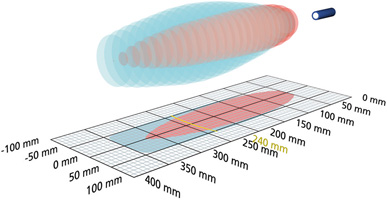

| ucs-24 | 外形尺寸 | 检测区域 | |||
|
|
| |||
| 检测范围 | 55-350mm | ||||
| 外形设计 | 胶体 | ||||
| 工作模式 | 接近开关/漫反射模式；反射板模式；窗口模式 | ||||
| 特性 | 狭窄的声场 | ||||
| 测量方法 | 回波传播时间 | ||||
| 换能器频率 | 500kHz | ||||
| 盲区 | 55mm | ||||
| 检测范围 | 240mm | ||||
| 最大检测范围 | 350mm | ||||
| 分辨率 | 0.1 mm | ||||
| 重复精度 | ±0.15% | ||||
| 精度 | ±1%（内置温度漂移补偿） | ||||
| 工作电压 | 10-30Vd.c., 反极性保护 | ||||
| 电压脉动 | ±10% | ||||
| 空载电流损耗 | ≤40mA | ||||
| 连接类型 | 5芯M12接插件 | ||||
| 输入 | com端输入 | ||||
| 2个PNP或NPN开关量输出 | |||||
| 输出1 | pnp：Imax=200mA (UB -2V)，或 npn：Imax=200mA (-UB +2V)，常开/常闭可切换，短路保护 | ||||
| 输出2 | pnp：Imax=200mA (UB -2V)，或 npn：Imax=200mA (-UB +2V)，常开/常闭可切换，短路保护 | ||||
| 开关回滞 | 2mm | ||||
| 开关频率 | 25Hz | ||||
| 响应时间 | 24ms | ||||
| 上电延时 | <300ms | ||||
| 材质 | 镀锌压铸, 塑料零件, PBT | ||||
| 超声波换能器 | 泡沫聚氨酯，玻璃填充的环氧树脂 | ||||
| 防护等级EN 60529 | IP67 | ||||
| 工作温度 | -25°C - +70°C | ||||
| 储存温度 | -40°C - +85°C | ||||
| 重量 | 75g | ||||
| 温度补偿 | 是 | ||||
| 控制装置 | 1个按键；com输入 | ||||
| 设定范围 | 通过按钮Teach-in；通过LCA-2与电脑连接进接连接设置 | ||||
| 同步 | 是 | ||||
| 多通道 | 否 | ||||
| 指示灯 | 工作：1 x 双LED， 绿灯； 检测到目标物：黄灯 | ||||
| 选型和订货数据 | |||||
| 开关量输出 | 模拟量输出 | 订货型号 | |||
| 2 x PNP | --- | ucs-24/CDD/QM | |||
| 2 x NPN | --- | ucs-24/CEE/QM | |||
| 接线图 | |||||
|
| ||||
| 2 x PNP | 2 x NPN | ||||
