CD5系列可连接多个感应头激光位移传感器

产品分类:位移传感器
产品规格:标准件
产品品牌:OPTEX-FA
浏览次数:127
上架时间:2023-11-22
产品详情

主要特点:
● 有小光斑和宽光斑型号可选
●
CD5-W2000检测距离可达2m
● CD5-L25A线性精度1.6μm,CD5-30A重复精度0.23μm
● 多重运算功能,1个控制器可同时连接3个感应头
●
感应头可无需连接控制器,可通过RS-422与PC直接连接

感应头

型号CD5-L25ACD5-LW25ACD5-30ACD5-W30A
检测模式正反射模式漫反射模式正反射模式漫反射模式正反射模式
检测距离25mm30mm26.1mm30mm26.1mm
检测范围(F.S.)±1mm±5mm±2.5mm±5mm±2.5mm
光源红色激光
波长:650nm/
输出功率:Max 390μW
波长:650nm/
输出功率:Max 1mW
波长:658nm/
输出功率:Max 1mW
激光等级IEC/JISClass 1Class 2
FDACLASS II
光斑尺寸(*1)约25×35μm约100×700μm约30×100μm约260×1,000μm
感光元器件线性图像传感器CCD
线性精度±0.08%F.S.
重复精度(*2)0.37μm0.46μm0.23μm0.46μm0.23μm
采样周期(*3)100/200/400/800/1600/3200μs可通过控制器进行选择(CD5A系列)
温度漂移(*4)±0.01%F.S./℃±0.05%F.S./℃±0.01%E.S./℃
通信速度(I/F)RS-4229.6k~1843.2kbps
电源电压12-24VDC±10%或由控制器提供(CD5A系列)
指示灯激光指示灯:绿色(激光发射时灯亮) 距离指示灯:橙色(测量中心位置附近),距离指示灯:绿色(远端位置) 距离指示灯:红色(近端位置),距离指示灯:红/绿色交替闪烁(测量范围外)
防护等级IP67(包括电缆线连接器)
环境温度/湿度-10~+50℃(非冷凝)/35%~85%RH
存储温度/湿度-20~+60℃(非冷凝)/35%~85%RH
环境照度Max.3,000lx(表面照度, 白炽光)
抗震动10~55Hz双振幅1.5mm X,Y,Z三方向各2小时
耐撞击50G(500m/S*) X,Y,Z三方向各3次
扩展连接线电缆延长线可达50m
材质感应头外壳:铝压铸;发射/接收镜头:玻璃
重量约250g(含电缆)


型号CD5-85CD5-W85CD5-150CD5-W150CD5-W350D5-W500CD5-W2000
检测模式漫反射模式正反射模式漫反射模式正反射模式漫反射模式
检测距离85mm82.3mm85mm82.3mm150mm350mm500mm2000mm
检测范围(F.S.)±20mm±10mm±20mm±10mm±40±100mm±200mm±500mm
光源红色激光
波长:650nm
输出功率:Max 1mW

波长:658nm

输出功率:Max 1mW

波长:650nm

波长:658nm

波长:658nm

输出功率:Max 1mW

波长:658nm
输出:Max 5mW
输出功率:Max 1mW
激光等级IEC/JISClass 2Class 3R
FDACLASSⅡCLASSⅢa
光斑尺寸(*1)(μm)约70x290约260x1200约180约330x1,600约700x2,400约1,000x3,700约2,100x7,800
感光元器件线性图像传感器CCD
线性精度±0.05%F.S.±0.08%E.S.±0.05%F.S.±0.08%F.S.±0.05%F.S.±0.08%E.S.±0.1%F.S.
重复精度(*2)1μm0.5μm1μm0.5μm2μm5μm10μm30μm
采样周期(*3)100/200/400/800/1600/3200μs可通过控制器进行选择(CD5A系列)
温度漂移(*4)±0.01%E.S./℃±0.05%F.S./℃
通信速度(I/F)RS-4229.6k~843.2kbps
电源电压12-24VDC±10%或由控制器提供(CD5A系列)
指示灯激光指示灯:绿色(激光发射时灯亮)
距离指示灯:橙色(测量中心位置附近),距离指示灯:绿色(远端位置)
距离指示灯:红色(近端位置),距离指示灯:红/绿色交替闪烁(测量范围外)
防护等级IP67(包括电缆线连接器)
环境温度/湿度-10~+50℃(非冷凝)/35%~85%RH
存储温度/湿度-20~+60℃(非冷凝)/35%~85%RH
环境照度Max.3, 000lx(表面照度, 白炽光)
抗震动10~55Hz双振幅1.5mm X,Y,Z三方向各2小时
耐撞击50G(500m/s2) X,Y,Z三方向各3次
扩展连接线电缆延长线可达50m
材质感应头外壳:铝压铸;发射/接收镜头:玻璃
重量约250g(含电缆)约450g(含电缆)

 若无特别注明的测试条件是:
连接CD5-A控制器;环境温度:23℃(正常温度);电源电压:24V DC;采样周期:100μs(CD5-W350/-W500/-W2000:800μs);平均采样次数:256次;检测距离:检测中心位置;
测试物(正反射模式时:蒸镀铝镜;漫反射模式时:白色陶瓷)。
*1. 由中心光束强度为1/e²(13.5%)来界定。界定的光斑尺寸范围以外有漏光、或光束周边存在比被测物体反射率高的物体时,有可能出现误检测。
*2. 平均采样次数:4096次。其余条件同上。
*3. 采样周期默认设置如下:
 CD5-□□25A~□150:100μs
 CD5-W350~W2000:800μs
*4. 上述条件下的参考值。

控制器

型号CD5A-N(NPN型)CD5A-P(PNP型)
连接感应头个数Max.3pcs
电源电压12-24VDC±10%
消耗电流350mA/24VDC(同时连接3个感应头时, 包含模拟电流输出)
温度漂移±0.01%F.S./℃
通信方式RS 232/USB
模拟量输出模拟电压输出±10V/F.S.(输出阻抗100Ω) 模拟电流输出4~20mA/F.S.(负载阻抗)
报警输出NPN集电极开路输出PNP集电极开路输出
Max.100mA/24V DC(残余电压max.1.8V)感应头测量异常时输出。
开关量输出NPN集电极开路输出PNP集电极开路输出
Max.100mA/24V DC(残余电压max.1.8V)每个感应头均可独立设定上下限阈值及滞后现象。
存储器切换输入接地线时输入ON。连接12-24VDC时输入ON。
16个存储器(BANK) 可选。
保持输入接地线时输入ON。连接12-24VDC时输入ON。
测量值保持(菜单项目中可选)
归零复位输入接地线时输入ON。连接12-24VDC时输入ON。
可进行感应头A/B/C/运算结果值的归零复位。
激光关闭输入接地线时输入ON。连接12-24VDC时输入ON。
关闭感应头A/B/C的激光,停止测量。
可操作功能运算设定(计算式设定,测量值+/-极反转,设定固定值K,设定偏移值),保持功能设定,过滤器设定(过滤器,截止频率),存储器设定,RS232设定,设定值复制功能,测量值显示位数设定,显示器亮度设定,按键亮度设定等等
显示屏4.3"TFT LCD
防护等级IP20
环境温度/湿度-10~+50℃(非冷凝)/35~85%RH
存储温度/湿度-20~+60℃(非冷凝)/35~85%RH
抗震动10~55Hz,双振幅1.5mm,X,Y,Z三方向各2小时
耐撞击20G(196m/s²),X,Y,Z三方向各3次
材质底座:聚碳酸酯,接线端子:尼龙66
重量约550g(含接线端子)




外形尺寸:


感应头

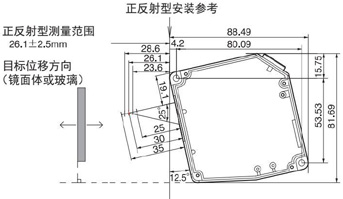

CD5-L(W)25A 正反射型

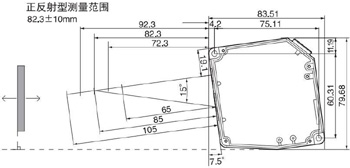

CD5-(W)30A 漫反射型CD5-(W)85 正反射型
CD5-(W)85 漫反射型CD5-(W)85 正反射型

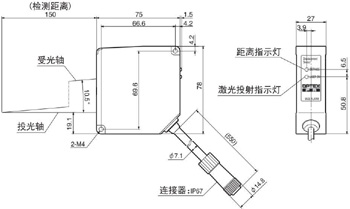

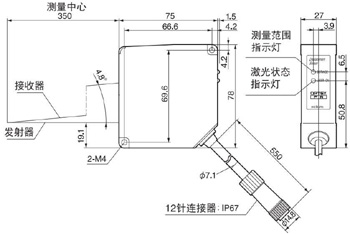

CD5-(W)150 漫反射型CD5-W350 漫反射型

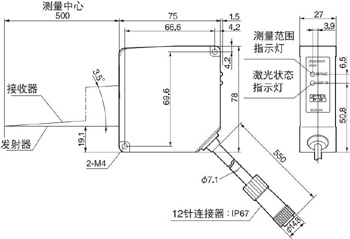

CD5-W500 漫反射型

CD5-W2000 漫反射型

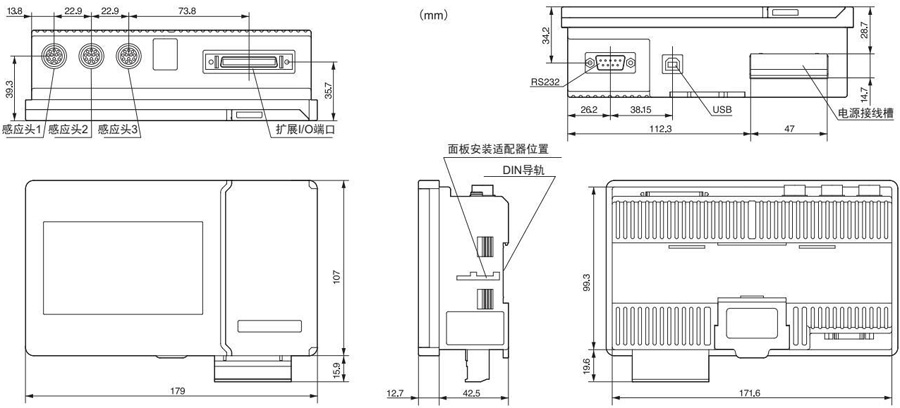

控制器

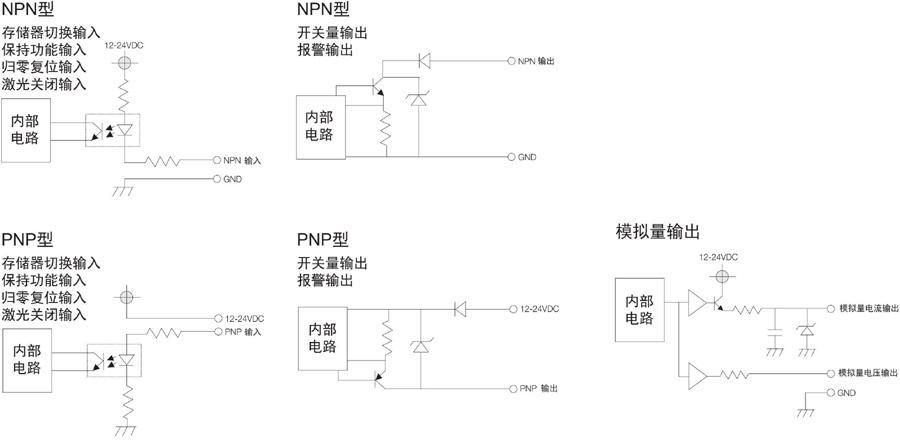

接线图:
