主要特点：
● 采用感光元器件ATMOS
● 搭载WEB服务器，无需外加控制器，可直接与Ethernet连接
| 应用举例： | 凸轮轴的形状测量 | 传动器的平整度测量 | 轮胎的外观测量 |
 |  |  | |
手机的外壳高度测量（正反射模式） | 玻璃基板的平整度测量（正反射模式） | 大直径钻头的震动幅度测量 | |
 |  |  | |
感应头(不同型号规格)
| 型号 | CDX-L15A | CDX-LW15A | CDX-30A | CDX-W30A | |||
| 光学方式/检测模式 | 正反射模式 | 漫反射模式 | 正反射模式 | 漫反射模式 | 正反射模式 | ||
| 测量范围※1 | 15±1mm | 30±5mm | 25.5±3.0mm | 30±5mm | 25.5±3.0mm | ||
| 光源 | 介质 | 红色半导体激光 | |||||
| 波长 | 655nm | ||||||
| 最大输出功率 | 0.39mW | ||||||
| 激光等级 | J IS/IEC | CLASS 1 | |||||
| FDA※2 | CLASS 1 | ||||||
| 光斑尺寸※3 | φ30pm | 30x1000μm | φ30μm | 30x1000μm | |||
| 线性精度 | ±0.05%F.S.(±1.0μm) | ±0.03%F.S.(±3.0μm) | ±0.04%F.S.(±2.4μm) | ±0.015%F.S.(±1.5μm) | ±0.04%F.S.(±2.4μm) | ||
| 分辨率※4 | 0.25μm | 0.25μm | 0.25μm | ||||
| 重复精度※5 | 0.25μm | 0.25μm | 0.25μm | ||||
| 采样周期 | 12.5μs/25μs/50μs/100μs/200μs/500μs/1ms/Auto | ||||||
| 温度漂移 | -10~+40℃ | ±0.02%F.S./C | ±0.03%F.S./℃ | ±0.01%F.S./℃ | ±0.02%F.S./℃ | ||
| +40~+50℃ | ±0.03%F.S./℃ | ±0.1%F.S./℃ | ±0.03%F.S./℃ | ±0.04%F.S./℃ | |||
| 重量 | 约300g(包含500mm的电缆线) | 约280g(包含500mm的电缆线) | |||||
| 型号 | CDX-85A | CDX-W85A | CDX-150A | CDX-W150A | |||
| 光学方式/检测模式 | 漫反射模式 | 正反射模式 | 漫反射模式 | 正反射模式 | 漫反射模式 | ||
| 测量范围※1 | 85±20mm | 81.5±10.0mm | 85±20mm | 81.5±10.0mm | 150±40mm | ||
| 光源 | 介质 | 红色半导体激光 | |||||
| 波长 | 655nm | ||||||
| 最大输出功率 | 0.39mW | ||||||
| 激光等级 | JIS/IEC | CLASS 1 | |||||
| FDA※2 | CLASS 1 | ||||||
| 光斑尺寸※3 | Φ70μm | 70x2000μm | Φ120μm | 120x4000μm | |||
| 线性精度 | 测量范围65~85mm：±0.018%F.S.(±7.2μm)测量范围85~105mm：±0.03%F.S.(±12.0μm) | ±0.03%F.S.(±6.0μm) | ±0.015%F.S.(±6.0μm) | ±0.03%F.S.(±6.0μm) | 测量范围110~150mm：±0.03%F.S.(±24μm)测量范围150~190mm：±0.04%F.S.(±32μm) | ±0.015%F.S.(±12μm) | |
| 分辨率※4 | 0.25μm | 0.25μm | 0.25μm | ||||
| 重复精度※5 | 0.25μm | 0.25μm | 0.25μm | ||||
| 采样周期 | 12.5μs/25μs/50μs/100μs/200μs/500μs/1ms/Auto | ||||||
| 温度漂移 | -10~+40℃ | ±0.01%F.S./℃ | |||||
| +40~+50℃ | ±0.03%F.S./℃ | ||||||
| 重量 | 约280g(包含500mm的电缆线) | ||||||
| 测试条件 | 无特别注明的测试条件如下所示: 使用环境温度:25℃(常温)、电源电压:DC24V、采样周期:25µs、平均采样次数:256、中值滤波器:31、检测距离:中心位置、测试物体:标准工件(正反射:铝蒸镀镜、 漫反射:可视光遮蔽性陶瓷）。 |
※1 采样周期设定为产该产品最快速度(12.5µs)时，测量范围变短。请参考下表近端/中心/远端分别对应的测量范围，选择所需的测量范围。
| 型号 | 测量范围 | |||
| 近端 | 中心 | 远端 | ||
| CDX-L15A/-LW15A | 14.0~14.6mm | 14.4~15.4mm | 15.3~16.0mm | |
| CDX-30A/-W30A | 漫反射模式时 | 25.0~28.1mm | 27.8~31.9mm | 31.1~35.0mm |
| 正反射模式时 | 22.5~24.0mm | 22.8~27.9mm | 26.7~28.5mm | |
| CDX-85A/-W85A | 漫反射模式时 | 65.0~77.7mm | 73.5~90.8mm | 84.8~105.0mm |
| 正反射模式时 | 71.5~74.3mm | 70.6~86.9mm | 81.0~91.5mm | |
| CDX-150A/-W150A | 110.0~134.4mm | 124.8~166.3mm | 150.2~190.0mm | |
※2 符合FDA的Laser Notice No.50规定、属于IEC 60825-1:2007标准的CLASS 1等级。
※3 以检测中心距离为准，中心光束强度的1/e2 (13.5%)来界定。界定的光斑尺寸范围以外有漏光、或光束周边存在比被测物体反射率高的物体时，有可能出现误检。
※4 每隔3秒改变一次传感器和被测物之间的距离。在一个方向上以一个步距一个步距的递增/递减检测距离，传感器能够辨别的最小步距为分辨率(平均采样次数:65536次时)。
※5 检测完全静止状态下的被测物时，该产品测量值波动的最大幅度(平均采样次数:65536次时)。
感应头(共通规格)
| 电源电压 | DC12~24V±10% | |
| 消耗电流 | 180mA(DC24V时) | |
| 通信接口 | Ethernet(100BASE-TX) /IEEE 1588 | |
| 外部输入 | 激光关闭、保持/复位功能、开始保存(数据存储器)、归零设定等可选择 | |
| 指示灯 | Link指示灯(绿) /电源指示灯(橙/绿/蓝/红) | |
| 防护等级 | IP67(包含连接器) | |
| 使用环境温度/湿度 | -10~+50℃/35~85%RH(无结露·结冰) | |
| 存储环境温度/湿度 | -20~+60℃/35~85%RH(无结露·结冰) | |
| 使用环境照度 | 白炽灯：3000lx以下、荧光灯：10000lx以下 | |
| 抗震动 | 10~55Hz 双振幅1.5mm X,Y,Z各方向2小时 | |
| 耐撞击 | 50G(500m/s2)X,Y,Z各方向3次 | |
| 适用法令 | EMC | EMC指令(2014/30/EU) |
| 环境 | RoHS指令(2011/65/EU) 、电池指令(2006/66/EC) 、中国RoHS(指令第32号) | |
| FDA | FDA规定(21 CFR 1040.10及1040.11)※6 | |
| 适用规格 | EN 60947-5-2：2007/A1：2012，IEC 60825-1：2007及2014 | |
| 预热时间 | 约30分钟 | |
| 材质 | 本体：铝压铸 镜头板：玻璃 | |
※6 与Laser Notice No.50的不同点除外。
控制单元：CDA-M-F02
| 型号 | CDA-M-F 02 | |
| 连接传感器(CDX系列) | 连接台数 | Max.2台 |
| 连接方式 | CDA端：M8 4针连接器 | |
| 电源额定值 | 电源电压 | DC12~24V±10% |
| 消耗电流 | 100mA以下(12V时) | |
| 表示 | 点阵显示器 | 显示器128x96像素 |
| 指示灯 | 电源指示灯：红/绿色输出1~3指示灯：橙色 | |
| 模拟量电流输出 | 4~20mA/F.S.负载阻抗300Ω以下 | |
| 开关量输出 | 集电极开路(NPN/PNP功能内切换)3CH输出Max100mA/DC30V 残留电压：1.8V以下 | |
| 外部输入 | 2点 | |
| 连接方式 | 电缆式：2m电缆线φ5.8mm | |
| 耐环境性 | 使用环境温度/湿度 | -20~+50℃/35~85%RH(无结露▪结冰) |
| 存储环境温度/湿度 | -20~+60℃/35~85%RH(无结露▪结冰) | |
| 抗震动 | 10~55Hz 双振幅1.5mm X, Y,Z各方向2小时 | |
| 耐撞击 | 约50G(500m/s2) X,Y,Z各方向3次 | |
| 保护电路 | 反接保护 | |
| 防护等级 | IEC规格 IP50 | |
| 材质 | 聚碳酸酯(PC) | |
| 质量 | 170g | |
○ CDX系列连接CDA模块时，不能进行CC-Link通信。需要CC-Link通信时请另购CC-Link通信单元UC1系列(CDX系列+CDA系列+UC1系列)。
○ CDX系列连接CDA模块时，不能通过CDA模块来设定·更改CDX系列本体内的设定值。详情请参考CDX系列的操作说明书资料。
○ CDA模块可使用·设定的开关量输出:仅CDX系列的CH1。
○ 模拟量电流输出时的重复精度比规格降低很多。CDX-L15A/-LW15A:1µm CDX-30A/-W30A:1µm CDX-85A/-W85A:10µm CDX-150A/-W150A:10µm 。
| 外形尺寸： | |||

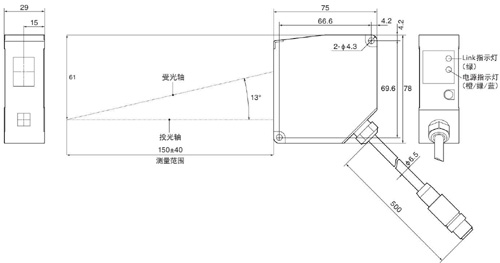

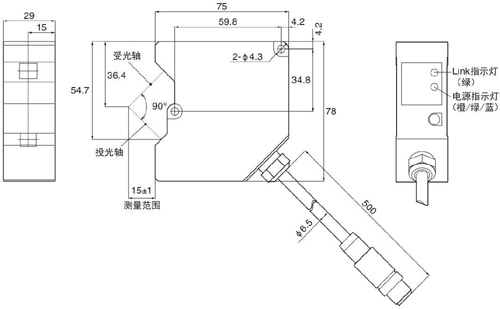

| CDX-L15A/-LW15A | CDX-150A/-W150A | ||
 |  | ||

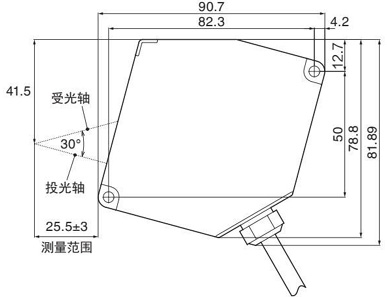

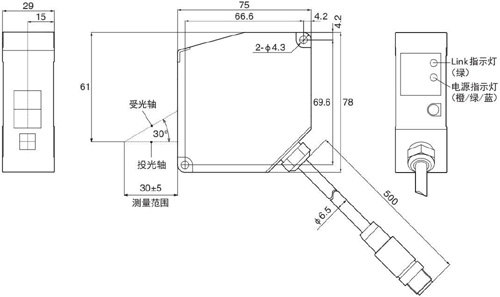

| CDX-30A/-W30A（漫反射模式时） | CDX-30A/-W30A（正反射模式时） | ||
 |  | ||

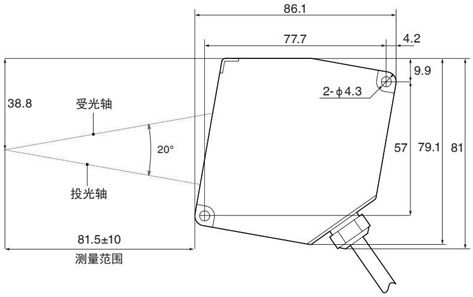

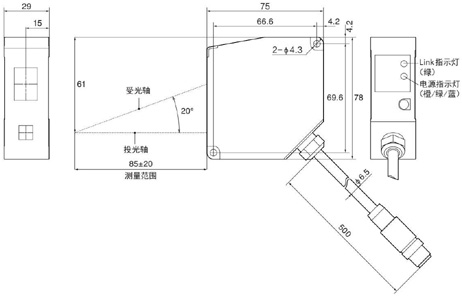

| CDX-85A/-W85A（漫反射模式时） | CDX-85A/-W85A（正反射模式时） | ||
 |  | ||

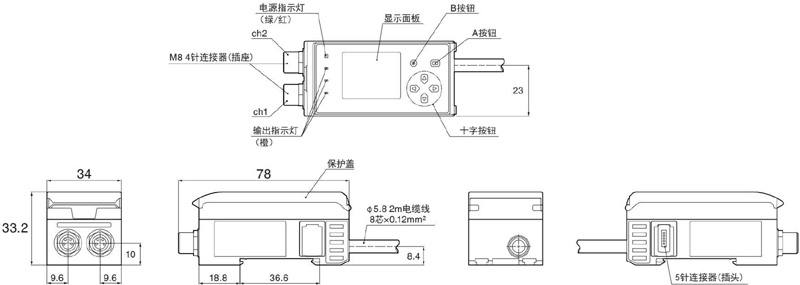

| 连接器单元 SYL-1208-G0M | 控制器单元 CDA-M-F02 | ||
 |  | ||
| 接线图： |  | ||
