sks超声波传感器

产品分类:方形
产品规格:标准件
产品品牌:microsonic
浏览次数:180
上架时间:2023-06-18
产品详情

主要特点:
● 很小的外形尺寸,带两个M3的螺纹安装孔
● 1个推挽/PNP/NPN开关量输出,4-20mA或0-10V模拟量输出
● 可以选择导声管进行导波,用于狭小的空间
●  1种检测范围,可以使用按键来进行Teach-in
● 自动同步和异步工作, 可支持十个传感器近距离同时工作,推挽输出支持SIO和IO-link模式







外形小巧SoundPipe sks1 集成IO-Link
1.jpg导波管sks1收窄了声波范围,实现了小尺寸的测量,可以直接扣在sks的发射面上。1.1版的传感器集成了IO-Link带开关量输出。sks-15/CF/A

自学习按钮两个LED灯常开/常闭功能和模拟量特性曲线的递增/递减
在传感器顶部的自学习按钮,使设置变得方便。显示传感器当前的工作状态。也可以通过按键设置。






一个双重常开/常闭功能

显示两个开关量输出的开关状态。也可以通过按键设置。







开关量输出的ucs传感器有三种工作模式:
漫反射模式(单开关点模式)的自学习:反射板模式的自学习:窗口模式的自学习:

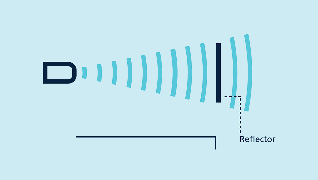

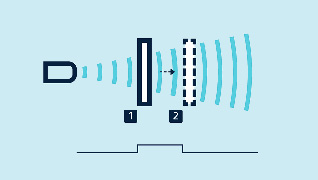

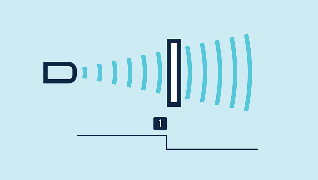

● 将被测目标物放在想要的检测距离(1)处,使之被传感器检测到 ● 可以使用一个固定的反射物当作反射板,使之被传感器检测到● 将被测物体放置于窗口的近点(1)处
● 按下按键大约3秒● 按下按键大约3秒● 使之被传感器检测到大约3秒
● 然后再次按下按键大约1秒● 然后再次按下按键大约10秒● 然后将被测物体移动到窗口的远点(2)处


● 再次按下按键大约1秒

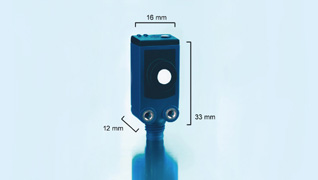

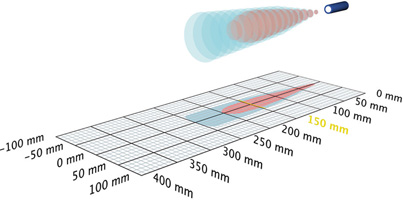

sks-15外形尺寸检测区域




检测范围20-250mm
外形设计胶体
工作模式接近开关/漫反射模式;反射板模式;窗口模式;模拟距离测量;推挽输出还技持IO-Link
特性小型胶体设计;狭窄的声场
测量方法回波传播时间
换能器频率380kHz
盲区20mm
检测范围150mm
最大检测范围250mm
分辨率0.1 mm
重复精度±0.15%
精度sks-15/D、sks-15/E: 0.17%/K温度; sks-15/CF/A、CD、CE、CI、CU: ±1%(内置温度漂移补偿)
工作电压sks-15/CF/A:10-30Vd.c.,反极性保护; sks-15/D、CD、E、CE:20-30Vd.c.,反极性保护; sks-15/CI、CU:15-30Vd.c.,反极性保护
电压脉动±10%
空载电流损耗sks-15/CF/A: ≤30mA; sks-15/D、CD、E、CE、CI、CU:≤25mA
连接类型sks-15/CF/A、CD、CE、CI、CU:4芯M8接插件; sks-15/D、sks-15/E:3芯M8接插件
输入控制输入
1个推挽开关量输出Push-Pull, UB-3V, -UB+3V,Imax =100mA,常开/常闭可切换,短路保护
开关回滞2.0mm



开关频率25Hz



响应时间32ms



上电延时<300ms



1个PNP或NPN开关量输出pnp:Imax=200mA (U-2V),或 npn:Imax=200mA (-UB +2V),常开/常闭可切换,短路保护
开关回滞2mm
开关频率25Hz
响应时间32ms
上电延时<300ms
模拟量输出4-20mA / 0-10V,递增/递减可切换,短路保护
响应时间24ms
上电延时<300ms
材质ABS
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
防护等级EN 60529IP67
工作温度-25°C  -  +70°C
储存温度-40°C  -  +85°C
重量8g
温度补偿sks-15/CF/A、CD、CE、CI、CU: 是; sks-15/D、sks-15/E: 否
控制装置1个按键
设定范围通过按键Teach-in
同步sks-15/CF/A、CI、CU: 是; sks-15/D、CD、E、CE: 否
多通道
指示灯工作:1 x LED, 绿灯; 检测到目标物:1 x LED,黄灯
选型和订货数据
开关量输出模拟量输出订货型号
1 X Push-Pull---sks-15/CF/A


1  x  PNP---sks-15/D (0.17%/K温度)
1  x  PNP---sks-15/CD


1  x  NPN---sks-15/E (0.17%/K温度)
1  x  NPN---sks-15/CE


---4-20mAsks-15/CI


---0-10 Vsks-15/CU








接线图
sks-15/CF/Asks-15/Dsks-15/CD






sks-15/CIsks-15/Esks-15/CE









sks-15/CU
